Для начала хочу сразу сказать, что для комфортной работы связанной с обжатием желательно использовать инструмент типа этого:

А для зачистки кабеля желатьельно использовать:

Если выше описанного выше не имеется, то можно воспользоваться ножем и молотком

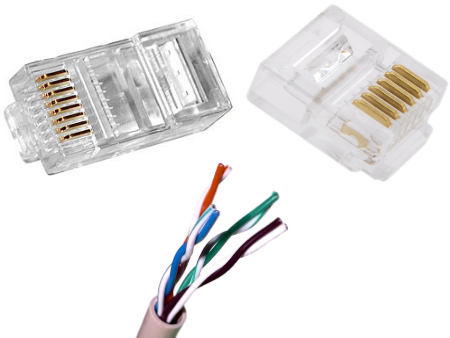

И конечно же понадобятся коннекторы и кабель

Обжим Витой пары

Для обжатия Витой пары (интернет кабеля) понадобятся коннекторы RJ-45

Если вы используете кабель с 8 жилами. 8 жил используются для получения скорости в 1 гигабит по сети. То раскладка следующая:

Слева на право.

1) Бело оранжевый
2) Оранжевый
3) Бело зеленый
4) Синий
5) Бело синий
6) Зеленый
7) Бело коричневый
8) Коричневый

Вот отлично демонстрирующую картинку в интернете нашел

Так же хочу отметить, что данная распиновка является прямой. И она используется в подавляющих случаях. А существует еще кросс распиновка. Она использовалась для соединения именно двух ПК. Сегодня такого уже не встретить. Да и современные роутеры и свичи умеют переворачивать кросс в прямой кабель. Я на всякий случай приведу распиновку. Вдруг кому понадобится

1) Бело зеленый
2) Зеленый
3) Бело оранжевый
4) Синий
5) Бело синий
6) Оранжевый
7) Бело коричневый
8) Коричневый

Если вы используете кабель с 4 жилами. То раскладка следующая:

С лева на право.

1) Бело оранжевый
2) Оранжевый
3) Бело зеленый
4) Пусто
5) Пусто
6) Зеленый
7) Пусто
8) Пусто

В данной раскладке можно использовать любые пары цветов, главное жилы в разных коннекторах были на своих местах.

Обжим телефонного кабеля кабеля

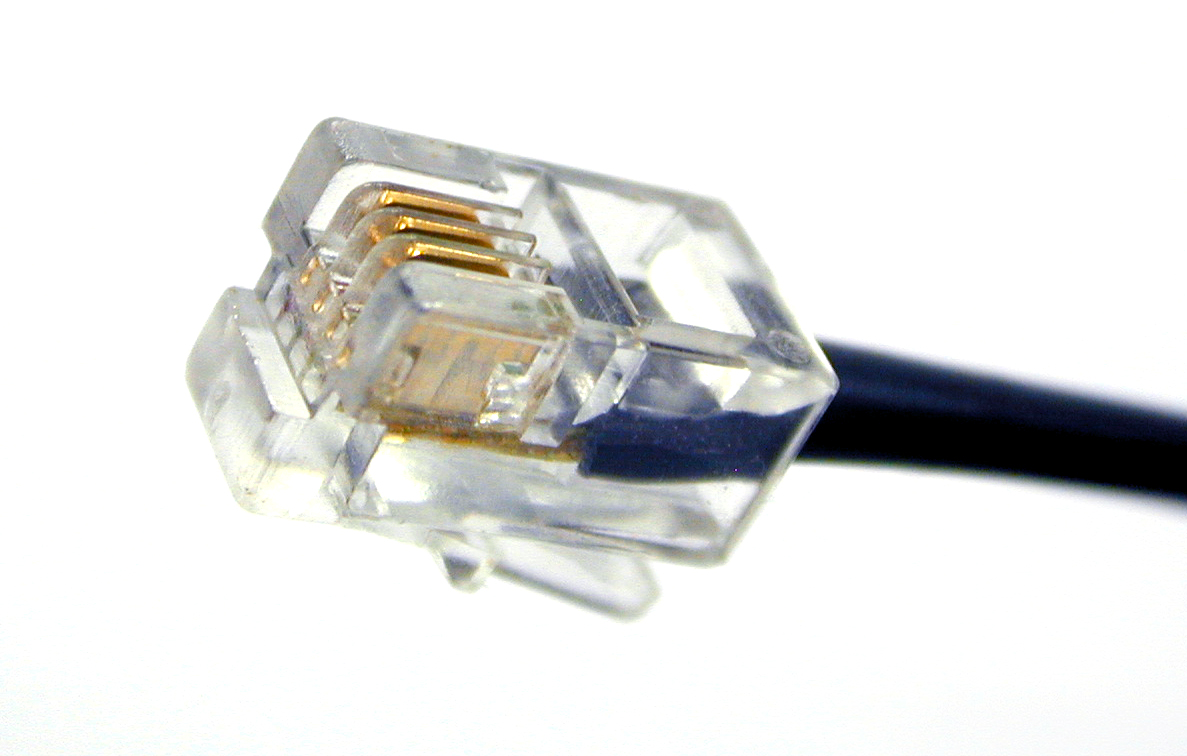

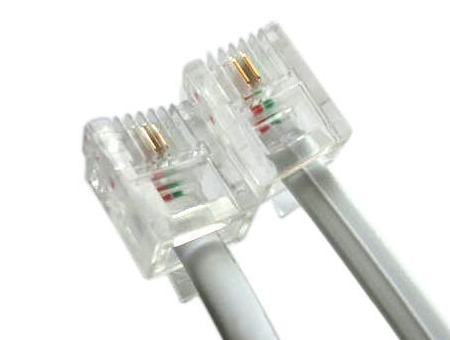

Для обжатия телефонного кабеля понадобятся коннекторы RJ-11 или RJ-12

Для дома как правило достаточно RJ-11 c 2 жилами. Там можно влять любую пару. Главное что бы в коннекторах они стояли в правильных портах.

Например:

1) Бело оранжевый
2) Оранжевый

Для офиса, где есть IP телефоны или цифровые телефоны используют RJ-12 c 4 жилами. Там так же можно влять любую пару.

Например:

1) Бело оранжевый
2) Оранжевый
3) Бело зеленый
4) Зеленый

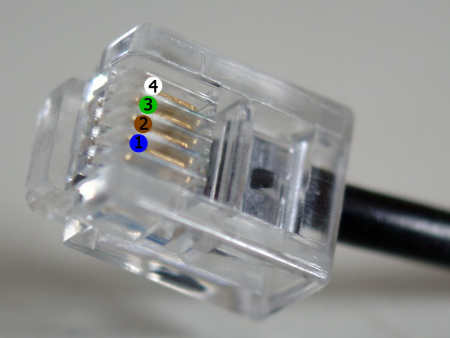

Запомните как распологаются цифры. При подключении розетки они нам помогут с ориентироваться

Теперь давайте разберемся с розетками

Как подключить розетку к роутеру

Как обжать коннектор мы уже разобрались. Теперь нужно с другой стороны кабеля подключить розетку

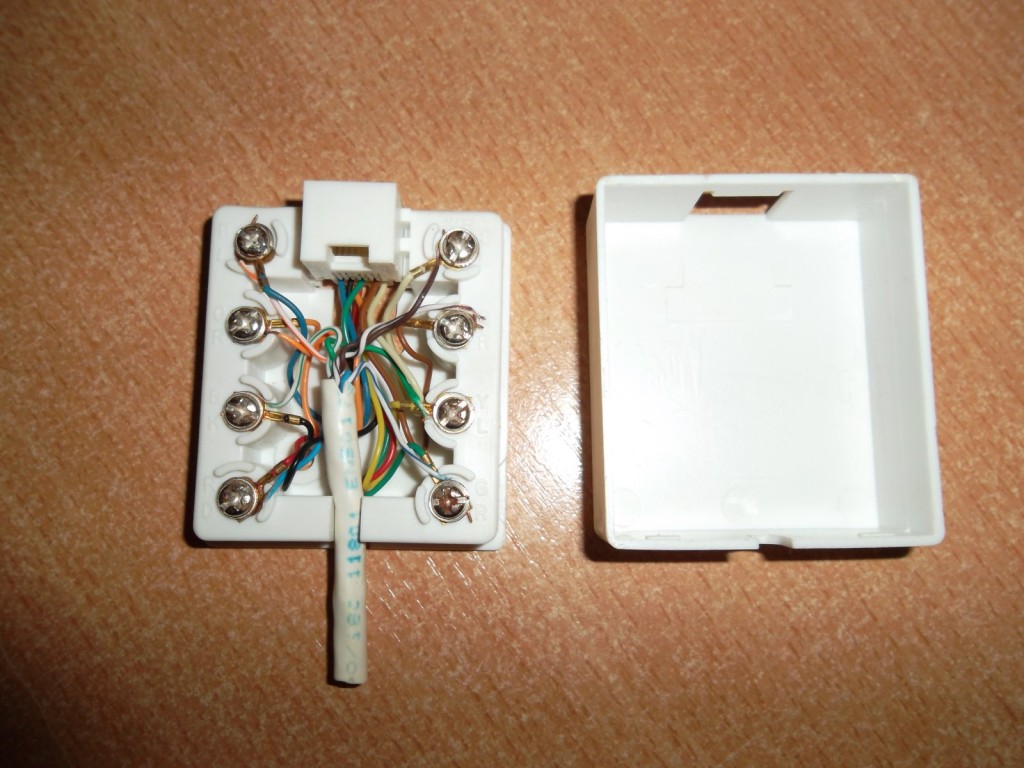

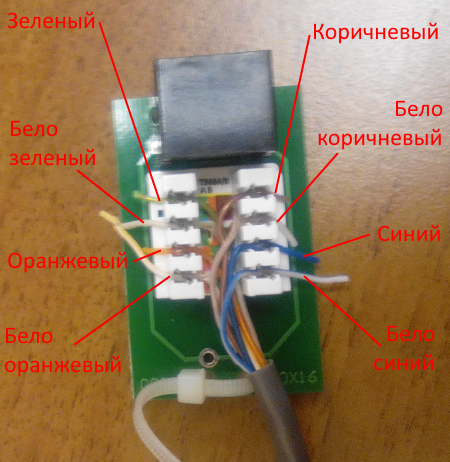

Вот розетка:

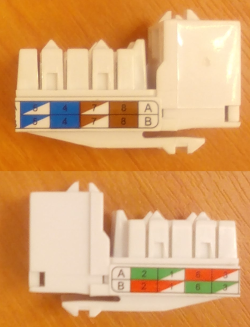

В ней нужно использовать распиновку В, и просто туда воткнуть провода соответствующего цвета

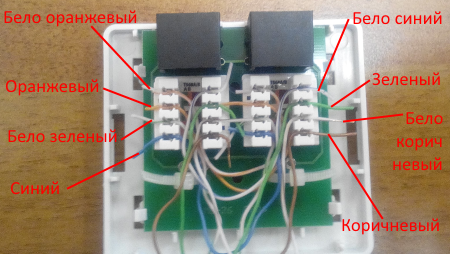

Делаем удлиннитель из двойной розетки RJ-45

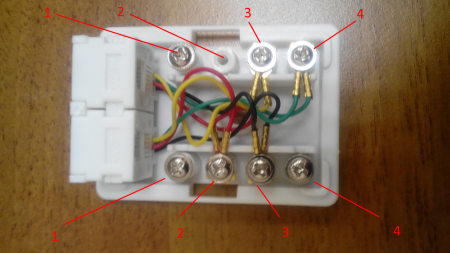

И наконец розетка RJ-12

Обратите внимание, что в данной розетке можно направляющие установить в любом порядке

Здесь все более чем понятно

1) Если нужно подключить домашний телефон с коннектором RJ-11. То 2 жилы (любые) подключаем ко 2 и 3 жиле в розетке
2) Если нужно подключить домашний телефон с коннектором RJ-12. То 4 жилы подключаем ко всем жилам в розетке. Тут надо подключить

C подключением раздвоения или как сделать удлиннитель из такой коробки подробно описывать не буду. Т.к. все и так на схеме понятно

Чтобы подключить стационарный телефонный аппарат к линии, необходима работающая линия от АТС и возможность подключить к ней телефон. К линии телефоны подсоединяются с помощью телефонных розеток.

Существует несколько стандартов таких розеток, они применяются для разных целей: подключения одного или нескольких телефонов, создания выделенных линий. В квартирах чаще всего используют розетку стандарта RJ 11. Как подключить телефонную розетку этого стандарта самостоятельно?

Разновидности оборудования

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

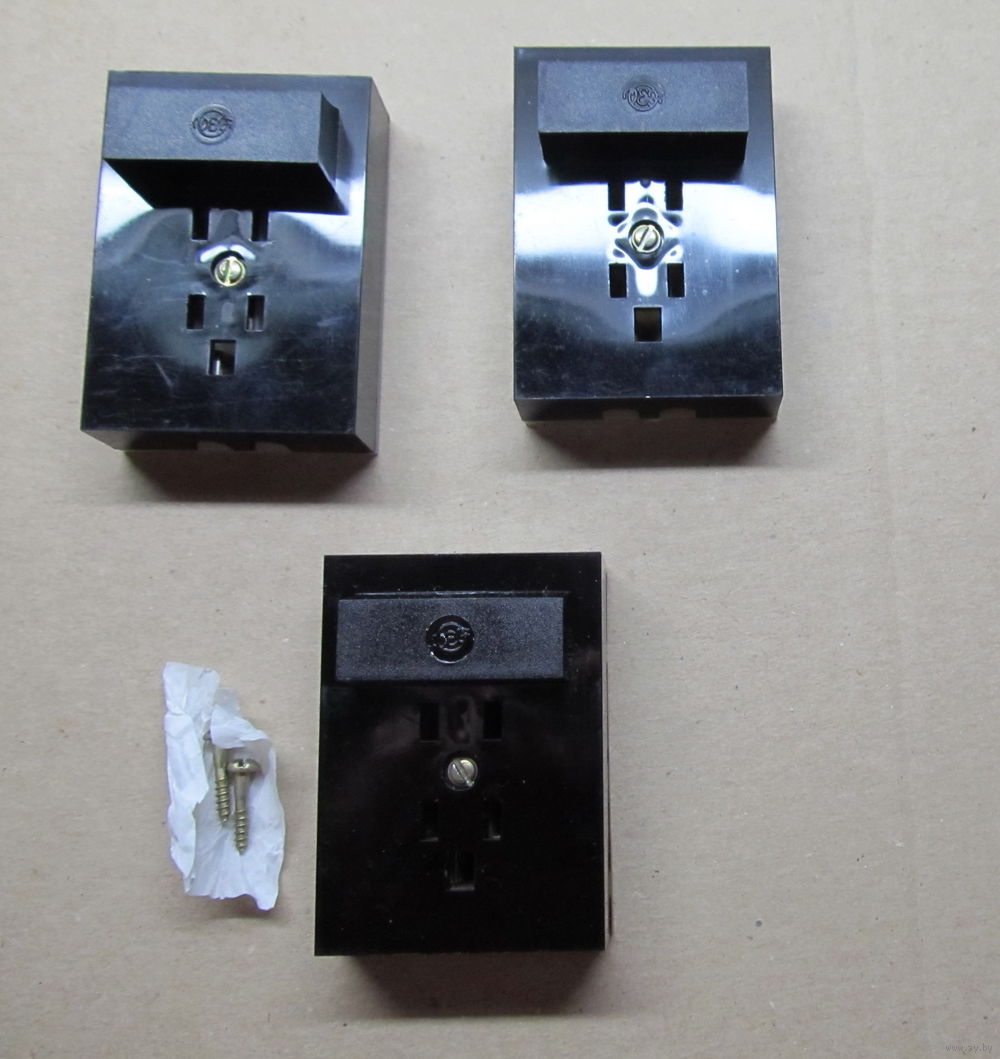

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

• RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
• RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
• RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
• RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
• RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Способы монтажа

Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.

Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.

Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.

Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.

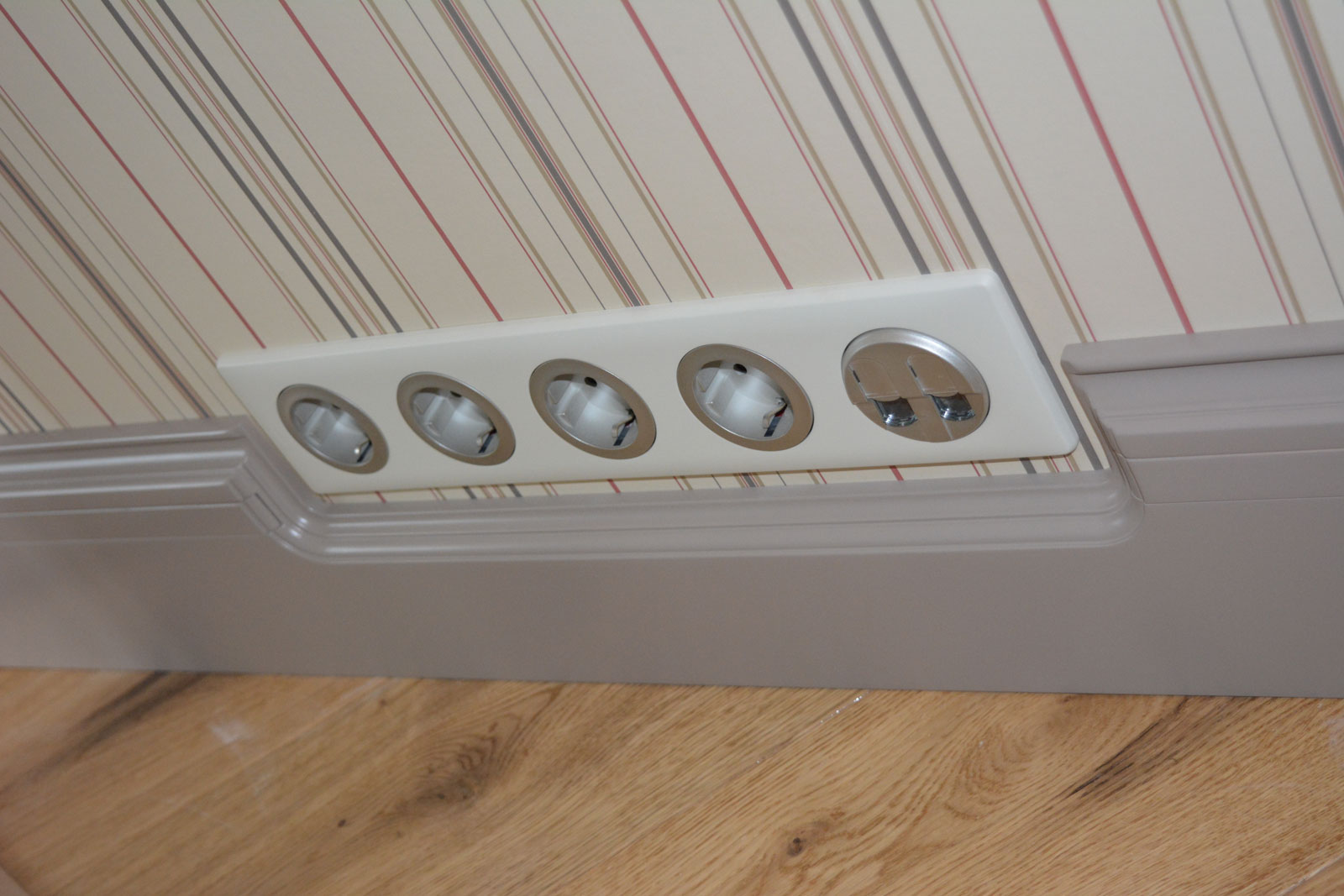

Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.

Совет! Чтобы замаскировать конструкцию, располагайте их за фасадами мебели или за мониторами и телевизорами.

Устройство телефонной розетки

Телефонная розетка состоит из нескольких основных элементов:

• корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
• контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
• клемм — переходников для соединения кабелей.

Контактные гнезда устройства делают утопленными в корпус. Такое их расположение предупреждает случайные замыкания.

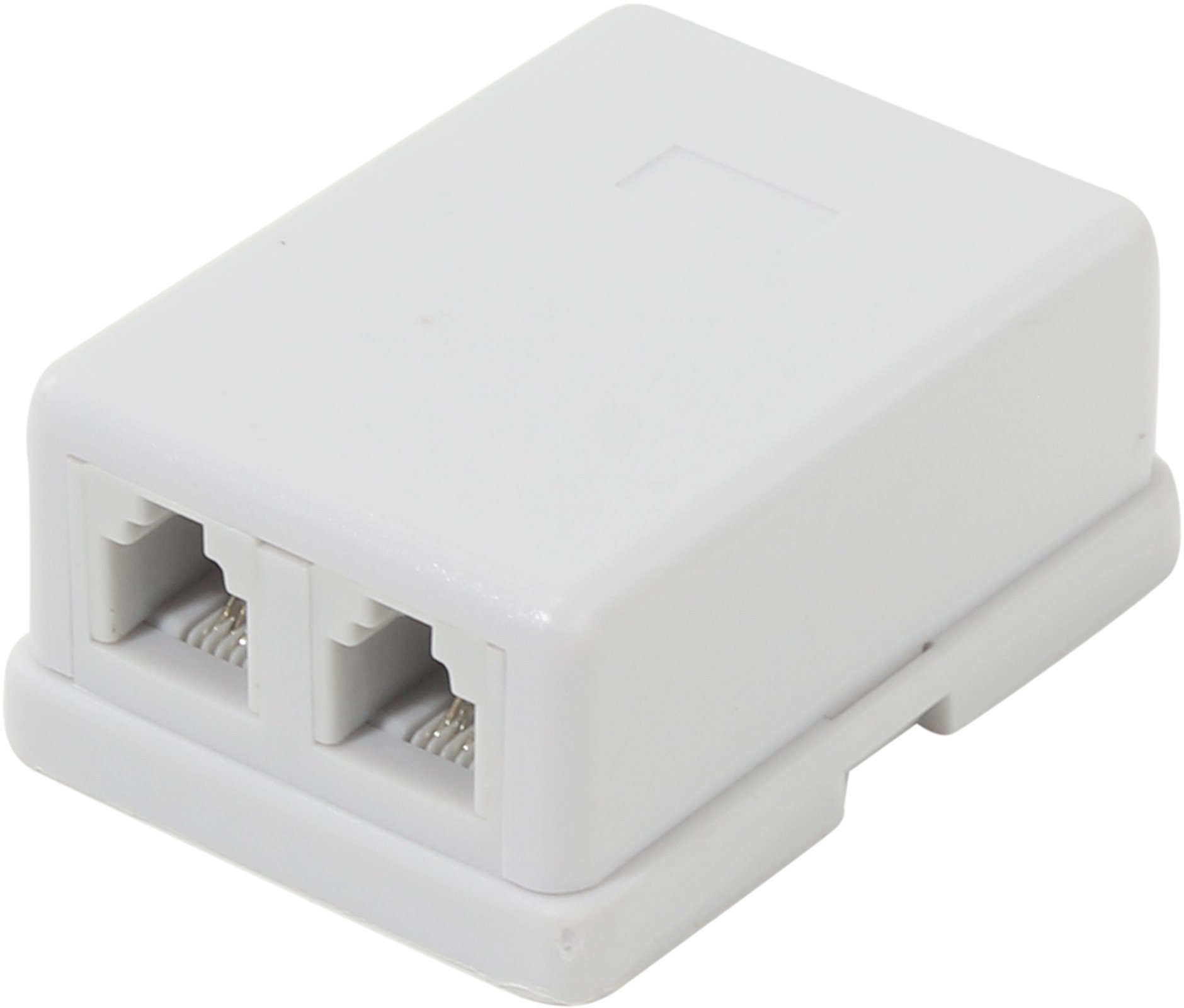

Телефонные розетки могут быть одно- или многоразъемными. Одноразъемные модели позволяют подключить один телефонный аппарат, многоразъемные — несколько. Розетка RJ 11 относится к одноразъемным, с ее помощью можно подключить только один телефон.

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

• двужильные кабели толщиной 0,3-0,5 мм,
• отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
• дрель,
• инструмент для удаления изоляции,
• тестер,
• инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

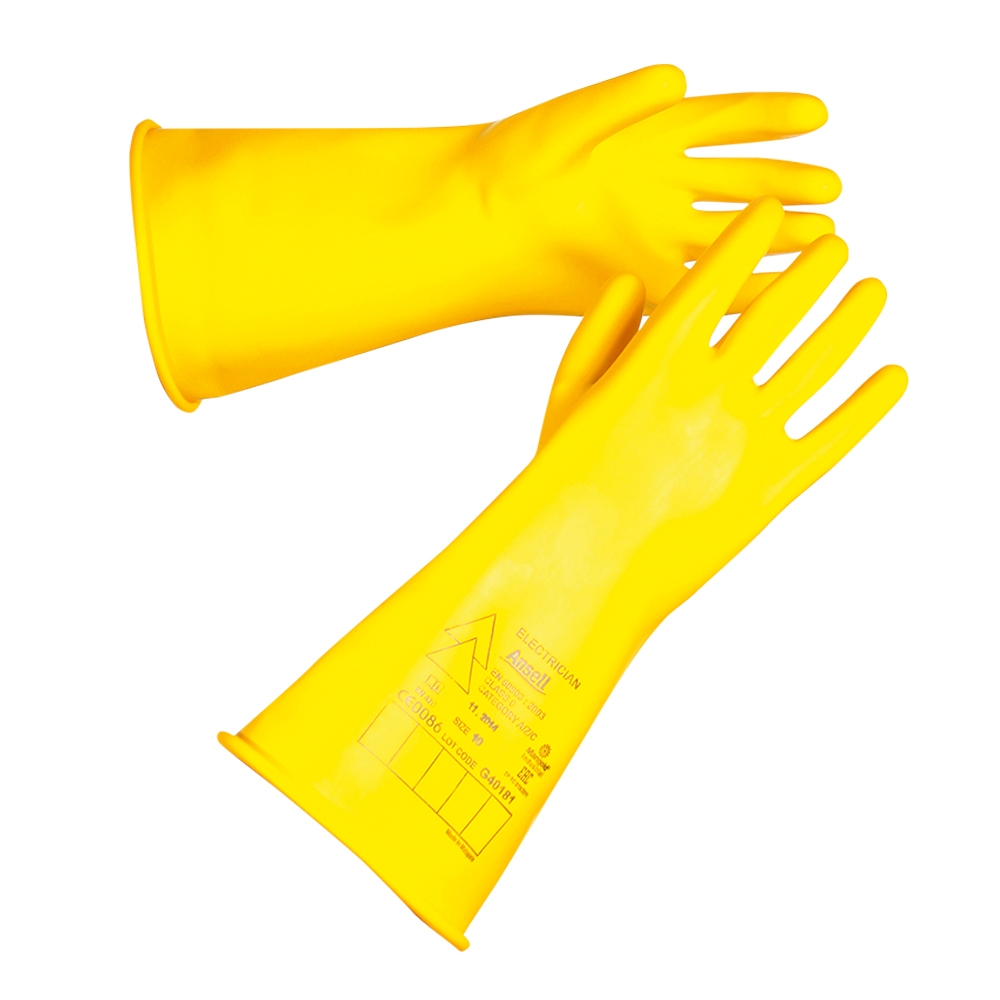

Важно! Работы по подключению розетки нужно проводить в резиновых или латексных перчатках. Напряжение в слаботочной сети достигает 60 В, понижающееся до 12 В, когда трубку снимают. Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током. При таком напряжении это неопасно, но неприятно.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

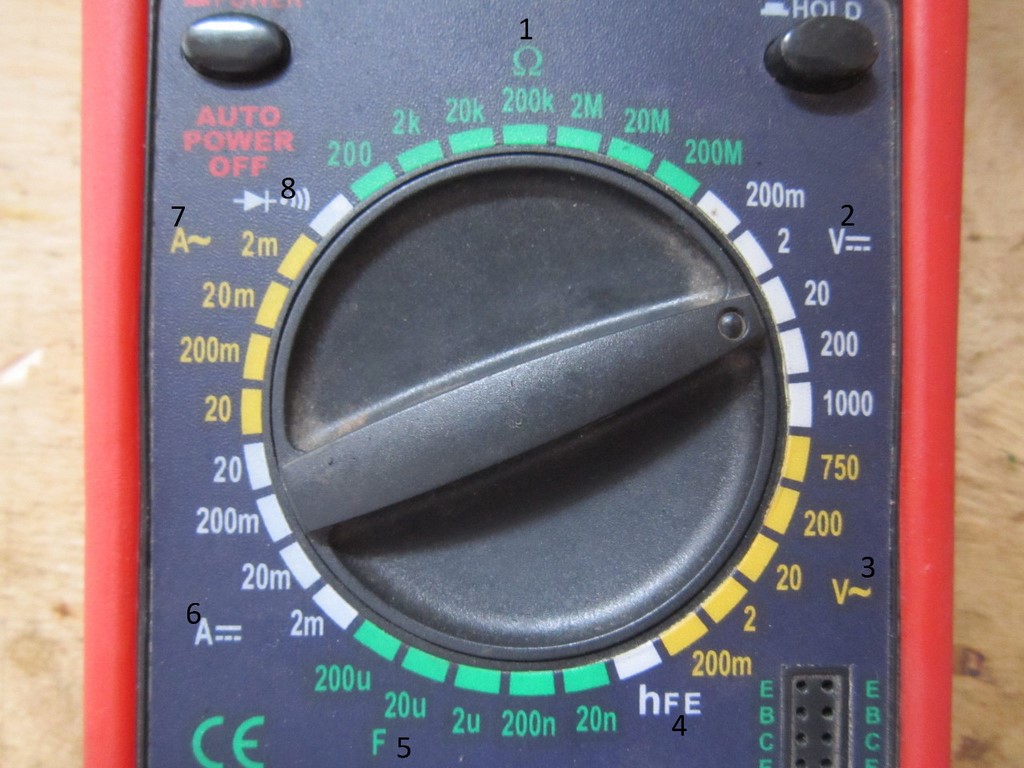

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

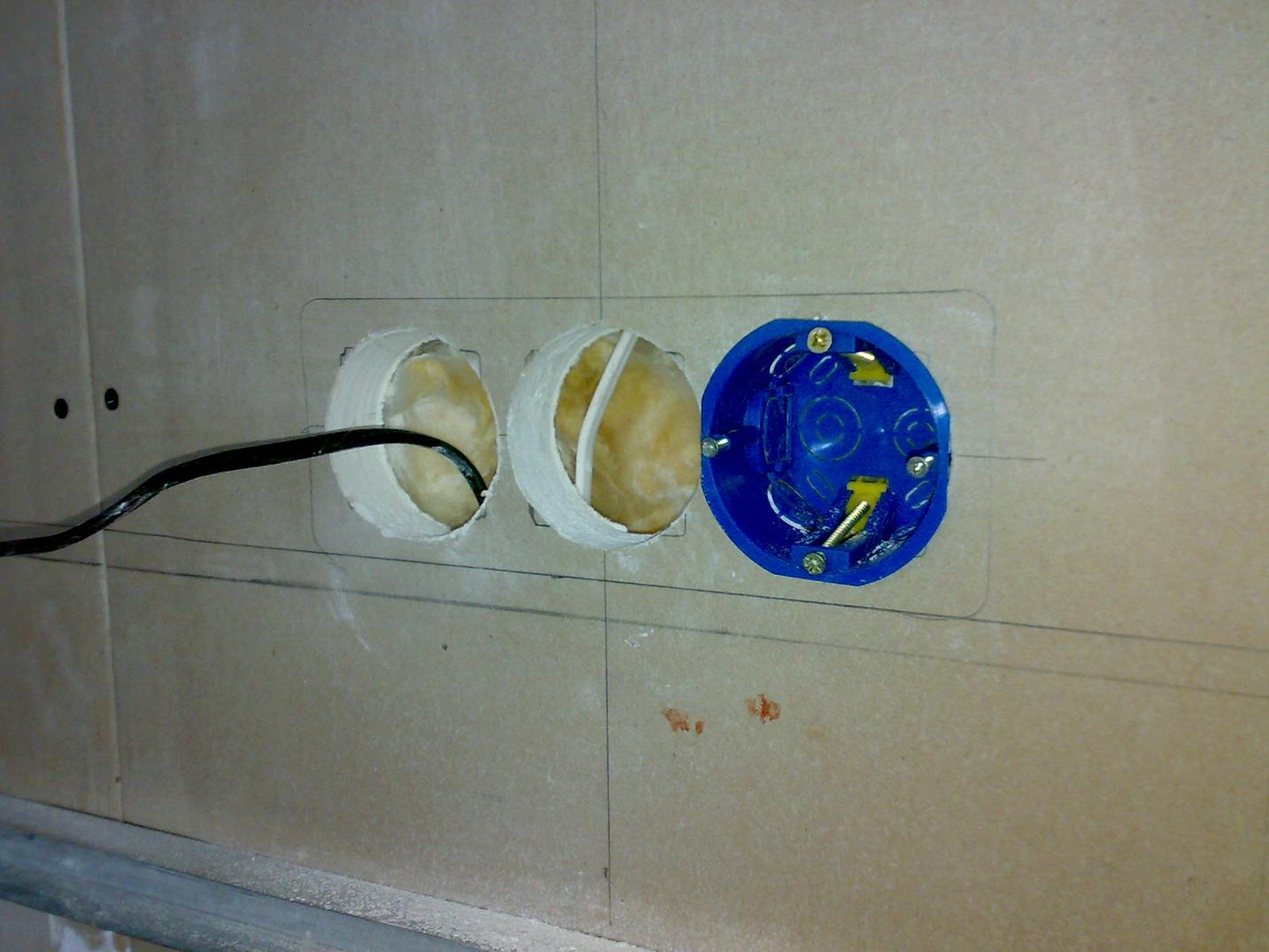

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Схемы подключения

Телефонные розетки подключат по определенным схемам. Провода у них промаркированы цветом или цифрами, существуют разные варианты, но схема подключения телефонной розетки обычно прилагается к прибору.

Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Схема подключения показана на рисунке.

Жилы витой пары также маркируются по разным стандартам, которые приведены в таблицах. Существует старая, новая и немецкая схемы.

Чтобы правильно подключить телефон и получить хорошо работающую линию, нужно учесть некоторые рекомендации.

1. Чаще всего устанавливают внутреннюю (скрытую) розетку. Она хорошо вписывается в любой интерьер, но монтировать ее сложнее, кроме того, при этом можно повредить декоративную отделку стен. Розетки открытого типа легко обслуживать, устанавливать и демонтировать, при их установке не портится отделка, но выглядят они не очень эстетично.
2. Следует отдать предпочтение продукции известных производителей. К таким относят фирмы Легранд (Legrand) и Вико.
3. Если к розетке не прилагается схема маркировки проводов, то можно воспользоваться приведенными выше таблицами. В новой маркировке у положительного провода розетки RJ 11 цвет такой же, как у отрицательного, но с добавлением белого. По старой схеме положительный — зеленый, а отрицательный — красный. В немецком варианте отрицательный — белый, а положительный — коричневый.

Монтаж устройств других типов

Розетку RJ 11 можно заменить моделью RJ 25. Это нежелательно, но если вы случайно купили версию с 6 контактами, то для подключения используйте только 3 и 4. Они промаркированы так же, как два контакта модели RJ 11.

К телефонным аппаратам старого стандарта подойдет универсальная розетка (РТШК-4 + RJ-11). Также можно использовать переходник со старого стандарта на новый.

Заключение

Пользуясь приведенными в статье схемами и рекомендациями, вы сможете самостоятельно установить телефонную розетку нового стандарта и подключить к линии телефон. Подключение устройства с двумя контактами не представляет сложности, главное, при покупке выбирать модели известных производителей, а подключая розетку, проводить работы аккуратно и соблюдать полярность.

Несмотря на то, что мир практически полностью перешёл на сотовую связь, проводная телефония пока ещё занимает огромную долю рынка. Более того, непосредственно с её помощью в малеханьких города и сельской местности организован доступ в Интернет по технологиям ADSL и SHDSL. И пока кризис набирает обороты, перехода на оптоволокно ждать не приходиться. В то же время, очень часто в жилых домах, а так же в различных учреждениях комнатная проводка находится в неудовлетворительном состоянии: телефонный шнур пережимают стульями, передавливают каблуками, его жуют кошки, собаки и даже пьяные люди (это не шутка, а реальный случай из практики). Поэтому, в некий момент, встаёт вопрос о замене провода на новый, для чего обычно вызывают монтёра и платят средства. Всё это можно сделать и без помощи других, главное раздобыть подходящий инструмент и приобрести провод подходящего метража. Но очень часто всё встаёт на моменте, когда необходимо обжать телефонный кабель в коннектор RJ-11. Об этой процедуре мы на данный момент и побеседуем.

Что нам понадобится?

Во-1-х, сам телефонный кабель 2-х или 4-х жильный. Лично я не люблю телефонный кабель ШТЛП (он же CLT) из-за того, что жила там не одна и если необходимо сделать скрутку, то с ним время от времени эх как намучаешься. Поэтому, в своей практике стараюсь использовать кабель для сигнализации КСПВ-2 или КСПВ-4. С его обжимкой заморочек тоже не возникает.
Во-2-х, нам понадобится зачистной инструмент в виде канцелярского или строительного ножа.
В-3-х; обжимной инструмент. Кстати, на многих из их, как на моей например, есть и особенный нож для разделки кабеля.

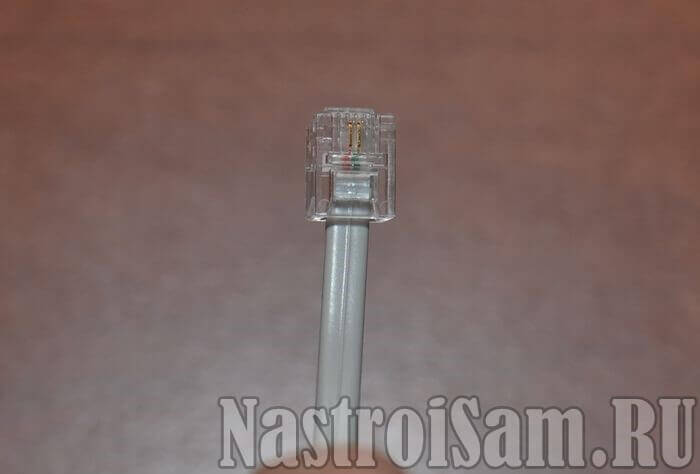

Ну и коннекторы RJ-11, само-собой, в которые мы и будем обжимать телефонный кабель для Интернета или проводного телефона.

Последовательность действий:

Зачищаем конец телефонного провода от внешней оплётки, примерно на пол-сантиметра:

Зачищать сами жилы не надо; их прорежут лезвия коннектора. Раскладка кабеля проста. В обычной телефонии употребляются всего 2 жилы. В разъёме; это два средних контакта:

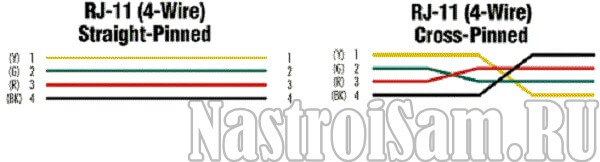

С четырёхжильным проводом ситуация малость сложнее. Тут дело в том, что за рубежом, из-за большущего распространения мини-атс и факсов, очень часто употребляется кросс-оверный вариант раскладки; другими словами провода в парах меняются местами (см. схему справа):

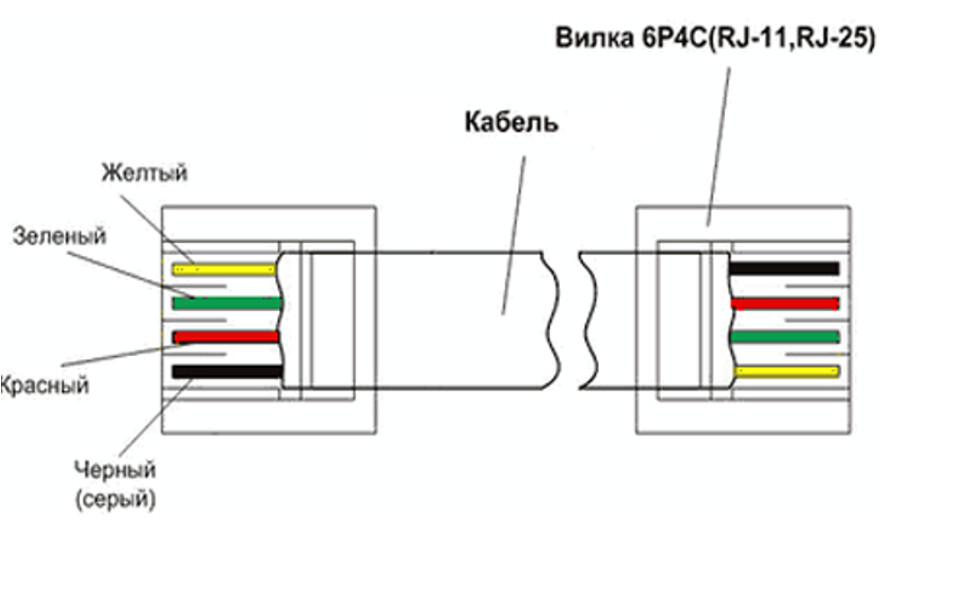

У нас же, в Рф, употребляется ровненькая раскладка, как на схеме слева. Поэтому, кабели, которые приходят к нам из-за границы часто приходится переобжимать.
После того, как разделали и подготовили кабель; необходимо воткнуть жилы до упора в коннектор:

С лицевой стороны разъёма смотрите, чтобы жилы дошли до конца каналов:

На данный момент аккуратно вставляем коннектор в обжимной инструмент и зажимаем его:

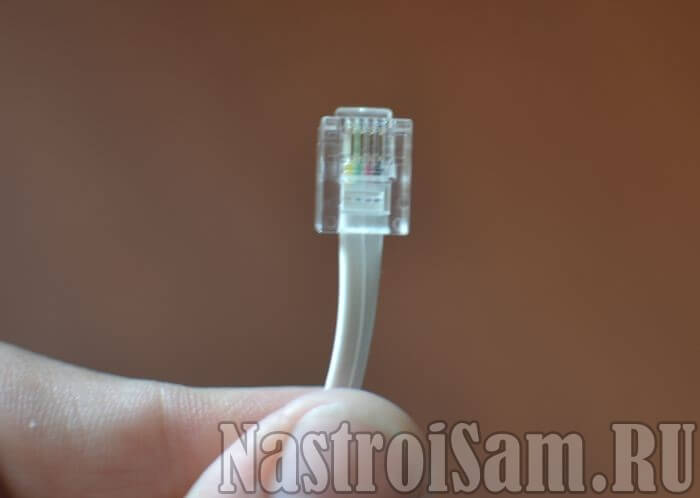

Вынимаем обжатый телефонный провод из обжимки и смотрим чтобы ножи в коннекторе вошли до конца. При необходимости можно его зажать ещё раз.
На данный момент Вы осознаете каким образом можно обжать телефонный кабель для интернета или телефона своими руками,
