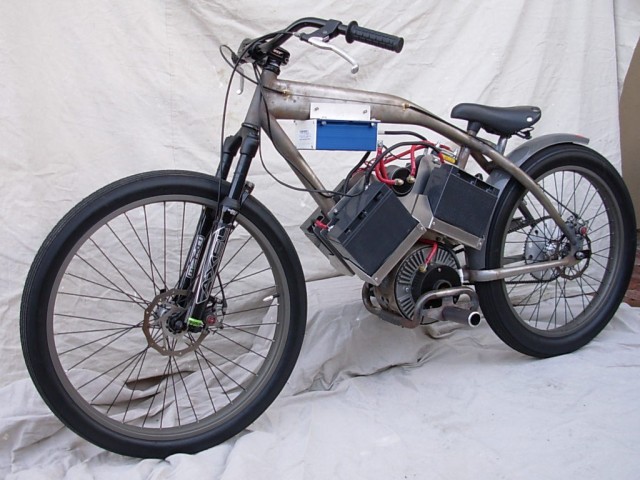

Несколько месяцев назад, мне захотелось построить велосипед с электроприводом. Для переделки я взял обычный велосипед, приобрел все необходимые детали и комплектующие и приступил к работе. Изменив раму велосипеда и практически полностью переделав его - я остался более чем доволен результатом. Вышел отличный электрический велосипед на 48 Вольт, мощностью 15 лошадиных сил....

По роду деятельности мне часто приходиться паять большое количество небольших радиолюбительских плат и микросхем, я испробовал несколько вариантов фирменных паяльников, но все они были довольно грубоваты для мелкой пайки. Самым удачным вариантом оказался самодельный паяльник сделанный из резистора. Он надежен, прост в изготовлении и удобен в работе. С его...

В основном, большая часть дефектов современной радиоэлектронной аппаратуры связана с неисправными электролитическими конденсаторами. При этом поиск неисправных конденсаторов используя измеритель емкости довольно затруднителен, из-за того, что емкость дефектного конденсатора может совсем незначительно отличаться от номинала, а значение ESR может быть большим. В большинстве случаев именно...

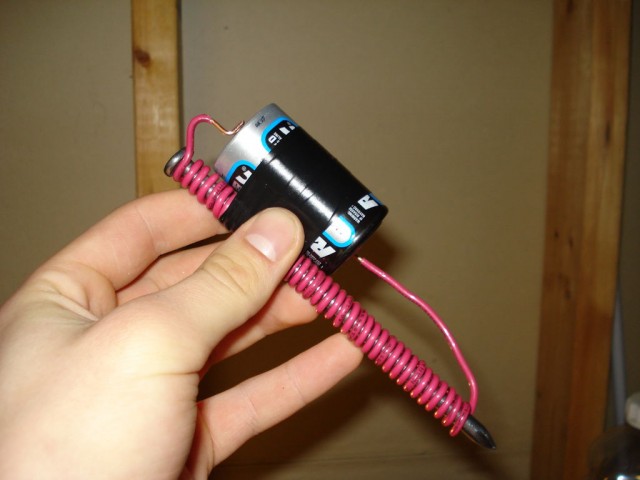

На сегодняшний день, электромагниты используются в огромном количестве устройств и приборов. Электробритвы, магнитофон, дверной звонок - и это малая часть тех приборов, где он установлен. Устройство электромагнита достаточно простое, и в этой статье я постараюсь объяснить его принцип работы и покажу вам как сделать самодельный электромагнит. Электромагнит это такое устройство,...

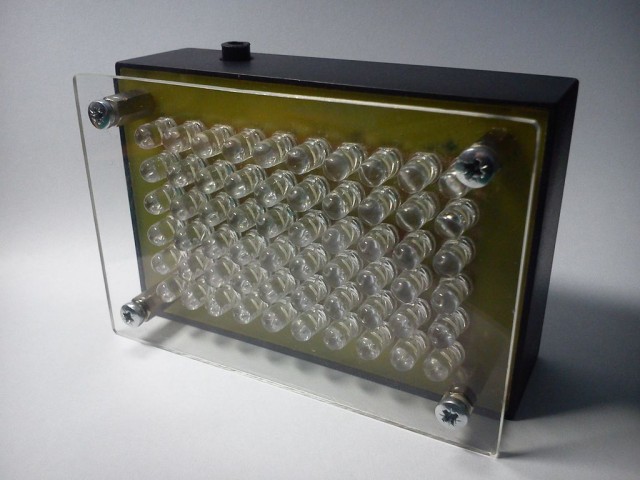

Наверняка многие из нас хотели бы иметь дома стробоскоп, чтобы украсить небольшую вечеринку и придать ей немного драйва. Как правило их делают на импульсных лампах, но к сожалению они довольно дорогие и имеют маленький ресурс. Я решил заменить лампы на светодиоды, и с уверенностью скажу, что такой стробоскоп своими руками для дискотеки сможет...

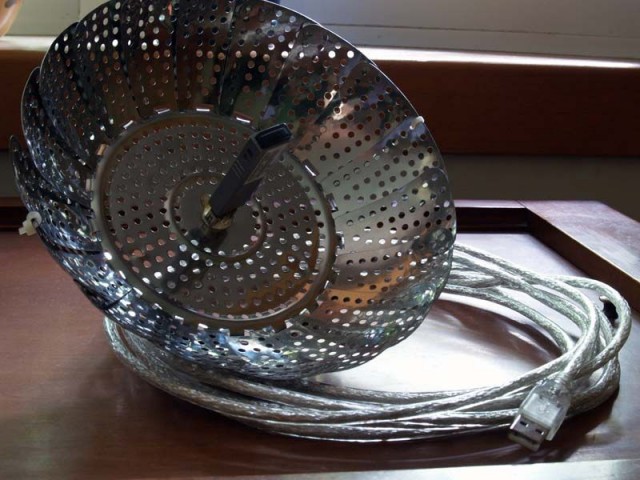

Изготовив эту антенну вы сможете значительно улучшить качество приема и скорость WiFi. Для этого понадобится всего несколько деталей. Её конструкция довольно простая и для того, чтобы ее изготовить, вам не нужно будет разбирать свой компьютер или WiFi адаптер. Еще одним плюсом будет то обстоятельство, что эта антенна...

Наверняка у некоторых из вас дома или в гараже найдется старый ненужный ЭЛТ монитор, которым уже давно никто не пользуется, а выкинуть жалко. Тем более что он тяжелый, его нужно нести до альфатера и т.д. Именно поэтому я предлагаю вам сделать из старого монитора - дом для кошки своими руками. Выглядит...

Недавно ко мне, узнав что я радиолюбитель, на форуме нашего города, в ветке Радио обратились за помощью два человека. Оба по разным причинам, и оба разного возраста, уже взрослые, как выяснилось при встрече, одному было 45 лет, другому 27. Что доказывает, что начать изучение электроники, можно в любом возрасте. Объединяло их одно, оба были так или иначе знакомы с техникой, и хотели бы самостоятельно освоить радиодело, но не знали с чего начать. Мы продолжили общение в В_Контакте , на мой ответ, что в инете море информации на эту тему, занимайся - не хочу, я услышал от обоих примерно одинаковое, - что оба не знают с чего начать. Одним из первых вопросов было: что входит в необходимый минимум знаний радиолюбителя. Перечисление им необходимых умений, заняло довольно приличное время, и я решил написать на эту тему обзор. Думаю, он будет полезен таким же начинающим, как и мои знакомые, всем кто не может определиться, с чего начать свое обучение.

Сразу скажу, что при обучении, нужно равномерно сочетать теорию с практикой. Как бы ни хотелось, побыстрее начать паять и собирать конкретные устройства, нужно помнить о том, что без необходимой теоретической базы в голове, вы в лучшем случае, сможете безошибочно копировать чужие устройства. Тогда как если будете знать теорию, хотя бы в минимальном объеме, то сможете изменить схему, и подогнать её под свои потребности. Есть такая фраза, думаю известная каждому радиолюбителю: “Нет ничего практичнее хорошей теории”.

В первую очередь, необходимо научиться читать принципиальные схемы. Без умения читать схемы невозможно собрать даже самое простое электронное устройство. Также впоследствии, не лишним будет освоить и самостоятельное составление принципиальных схем, в специальной .

Пайка деталей

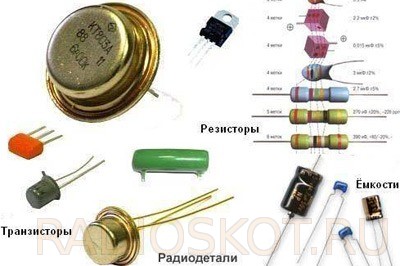

Необходимо уметь опознавать по внешнему виду, любую радиодеталь, и знать, как она обозначается на схеме. Разумеется, для того чтобы собрать, спаять любую схему, нужно иметь паяльник, желательно мощностью не выше 25 ватт, и уметь им хорошо пользоваться. Все полупроводниковые детали не любят перегрева, если вы паяете, к примеру, транзистор на плату, и не удалось припаять вывод за 5 - 7 секунд, прервитесь на 10 секунд, или припаяйте в это время другую деталь, иначе высока вероятность сжечь радиодеталь от перегрева.

Также важно паять аккуратно, особенно расположенные близко выводы радиодеталей, и не навесить “соплей”, случайных замыканий. Всегда если есть сомнение, прозвоните мультиметром в режиме звуковой прозвонки подозрительное место.

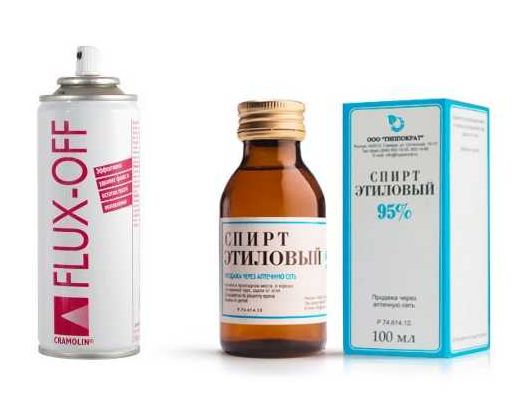

Не менее важно, удалять остатки флюса с платы, особенно если вы паяете цифровую схему, либо флюсом содержащим активные добавки. Смывать нужно специальной жидкостью, либо 97 % этиловым спиртом.

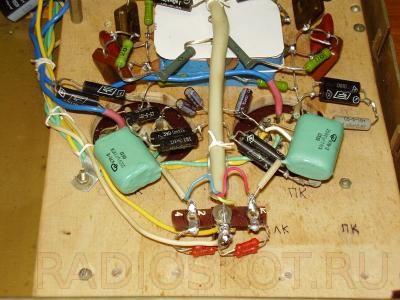

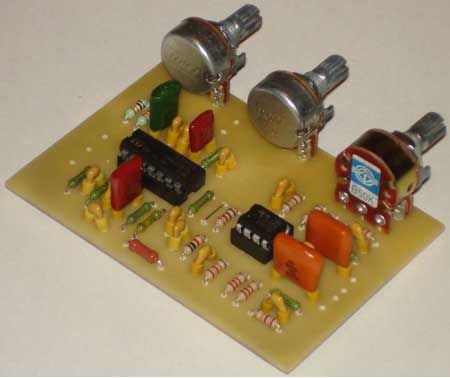

Начинающие часто собирают схемы навесным монтажом, прямо на выводах деталей. Я согласен, если выводы надежно скручены между собой, а после еще и пропаяны, такое устройство прослужит долго. Но таким способом собирать устройства, содержащие больше 5 - 8 деталей, уже не стоит. В таком случае, нужно собирать устройство на печатной плате. Собранное на плате устройство, отличается повышенной надежностью, схему соединений можно легко отследить по дорожкам, и при необходимости вызвонить мультиметром все соединения.

Минусом печатного монтажа, является трудность изменения схемы готового устройства. Поэтому перед разводкой и травлением печатной платы, всегда, сначала нужно собирать устройство на макетной плате. Делать устройства на печатных платах, можно разными способами, здесь главное соблюдать одно важное правило: дорожки медной фольги на текстолите, не должны иметь контакта с другими дорожками, там, где это не предусмотрено по схеме.

Вообще есть разные способы сделать печатную плату, например, разъединив участки фольги - дорожки, бороздкой, прорезаемой резаком в фольге, сделанным из ножовочного полотна. Либо нанеся защитный рисунок защищающий фольгу под ним, (будущие дорожки) от стравливания с помощью перманентного маркера.

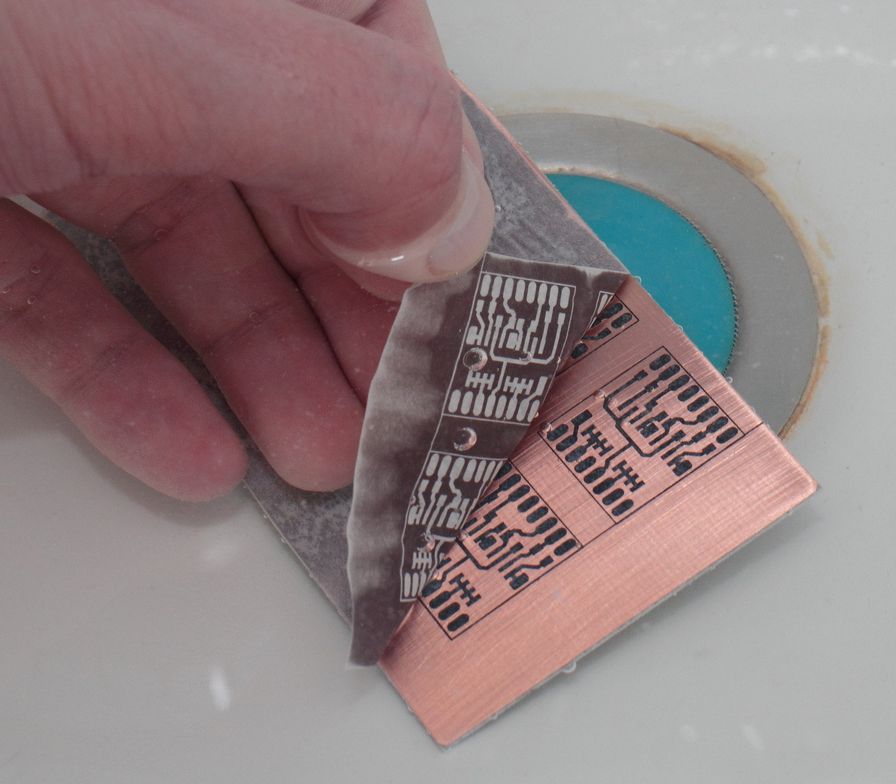

Либо с помощью технологии ЛУТ (лазерно - утюжной технологии), где дорожки от стравливания защищаются припекшимся тонером. В любом случае, каким-бы способом мы не делали печатную плату, нам необходимо, сперва её развести в программе трассировщике. Для начинающих рекомендую , это ручной трассировщик с большими возможностями.

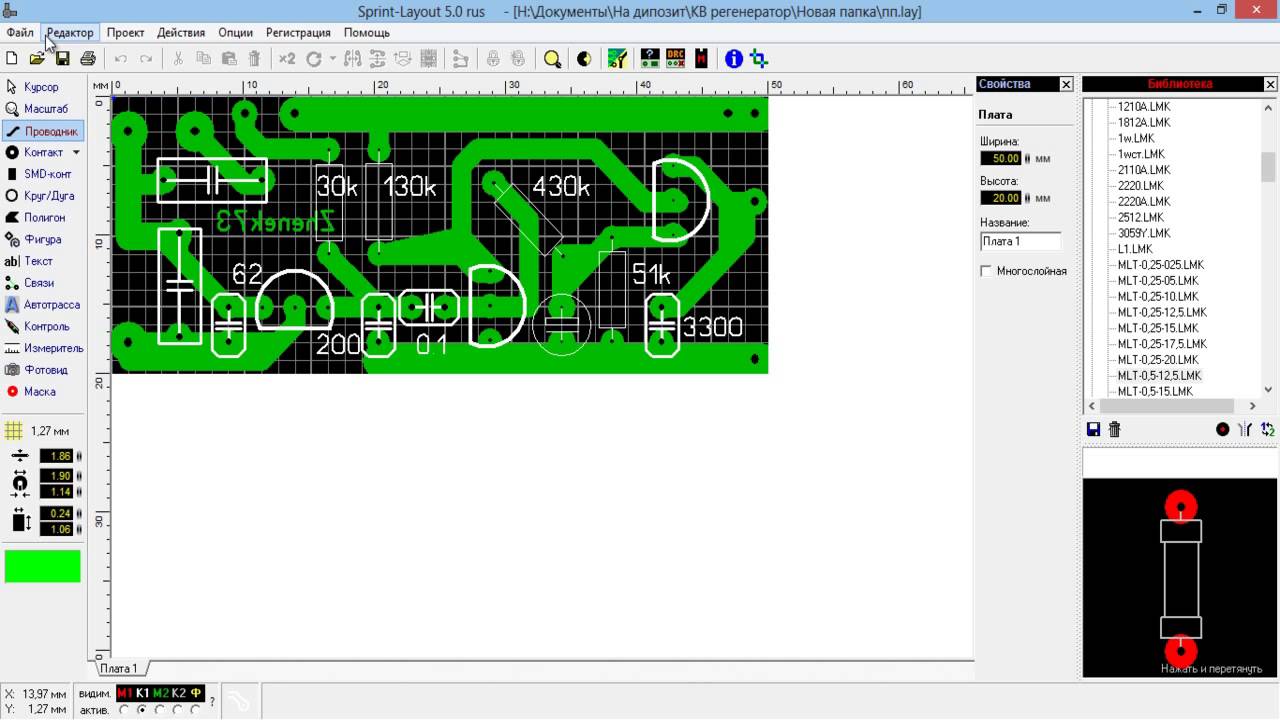

Также при самостоятельной разводке печатных плат, либо если распечатали готовую плату, необходимо умение работать с документацией на радиодеталь, с так называемыми Даташитами (Datasheet ), страничками в PDF формате. В интернете есть Даташиты практически на все импортные радиодетали, исключение составляют некоторые Китайские.

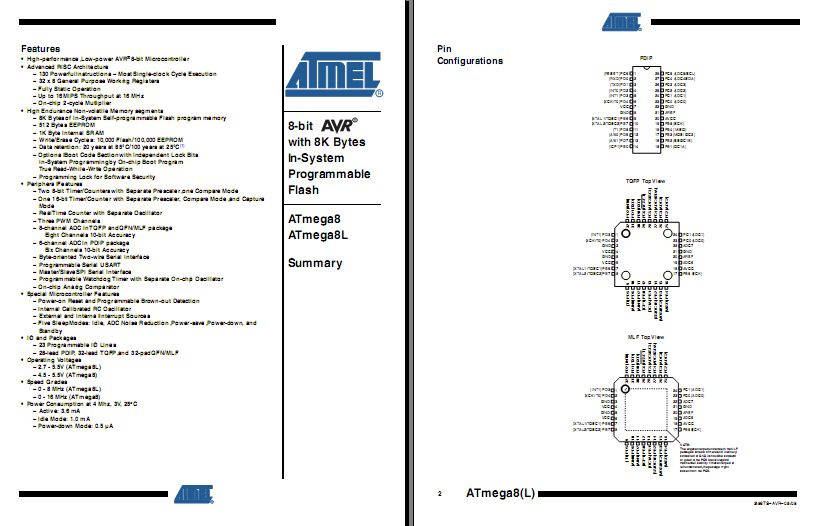

На отечественные радиодетали, можно найти информацию в отсканированных справочниках, специализированных сайтах, размещающих страницы с характеристиками радиодеталей, и информационных страничках различных интернет магазинов типа Чип и Дип . Обязательно умение определять цоколевку радиодетали, также встречается название распиновка, потому что очень многие, даже двух выводные детали имеют полярность. Также необходимы практические навыки работы с мультиметром.

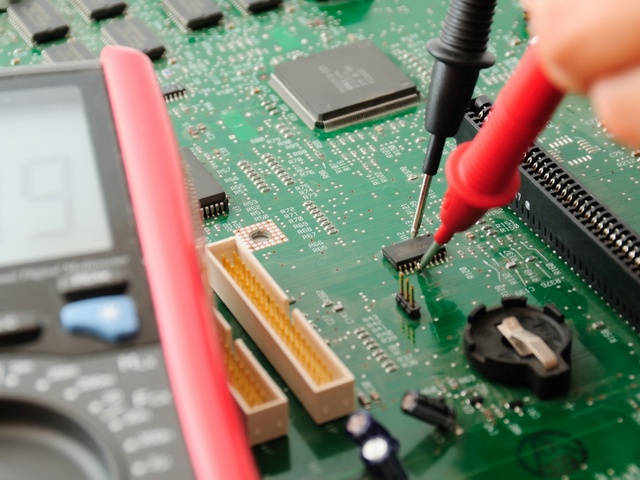

Мультиметр, это универсальный прибор, с помощью только его одного, можно провести диагностику, определить выводы детали, их работоспособность, наличие или отсутствие замыкания на плате. Думаю не лишним, будет напомнить, особенно молодым начинающим радиолюбителям, и о соблюдении мер электробезопасности, при отладке работы устройства.

После сборки устройства, необходимо оформить его в красивый корпус, чтобы не стыдно было показать друзьям, а это значит, необходимы навыки слесарного, если корпус из металла или пластмассы, либо столярного дела, если корпус из дерева. Рано или поздно, любой радиолюбитель приходит к тому, что ему приходится заниматься мелким ремонтом техники, сначала своей, а потом с приобретением опыта, и по знакомым. А это означает, что необходимо умение проводить диагностику неисправности, определение причины поломки, и её последующее устранение.

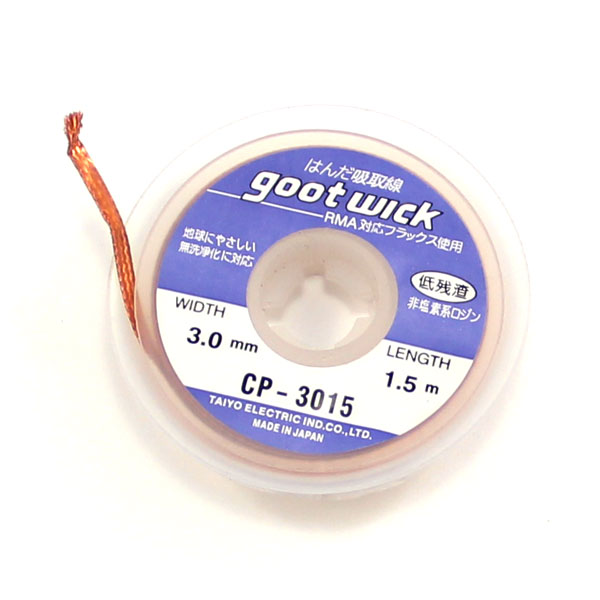

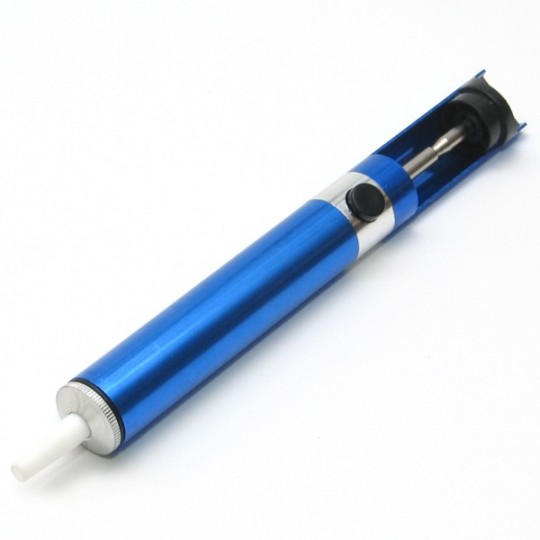

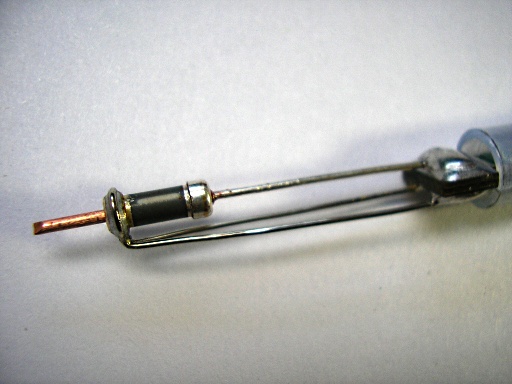

Часто даже опытным радиолюбителям, без наличия инструментов, трудно выпаять многовыводные детали из платы. Хорошо если детали идут под замену, тогда откусываем выводы у самого корпуса, и выпаиваем ножки по одной. Хуже и труднее, когда эта деталь нужна для сборки какого-либо другого устройства, или производится ремонт, и деталь, возможно, потребуется после впаять назад, например, при поиске короткого замыкания на плате. В таком случае нужны инструменты для демонтажа, и умение ими пользоваться, это оплетка и оловоотсос.

Использование паяльного фена не упоминаю, ввиду частого отсутствия у начинающих доступа к нему.

Вывод

Все перечисленное, это только часть того необходимого минимума, что должен знать начинающий радиолюбитель при конструировании устройств, но имея эти навыки, вы уже сможете собрать, с приобретением небольшого опыта, практически любое устройство. Специально для сайта - AKV .

Обсудить статью С ЧЕГО НАЧАТЬ РАДИОЛЮБИТЕЛЮ

Многие электрические приборы можно отремонтировать или изготовить новые своими руками. Для этого дома всегда найдётся то, что можно переделать для выполнения новых функций: старые электронные часы, детское авто, вышедший из употребления компьютер и многое другое. Полезные поделки всегда можно отремонтировать или переделать. Для работы лучше иметь мастерскую с инструментами.

Оснащённая домашняя мастерская мастера

Блок питания

Самодельные электронные устройства нуждаются в питании разного напряжения. В частности, для пайки необходим регулируемый блок питания. Такую возможность может обеспечить микросхема LM-317, являющаяся стабилизатором напряжения.

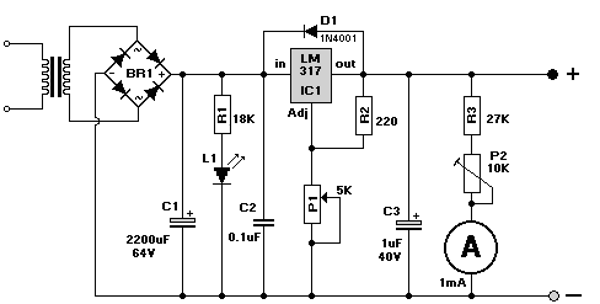

Схема регулируемого блока питания

Устройства на основе этой схемы позволяют изменять выходное напряжение в пределах 1,2-30 В, с помощью переменного резистора Р1. Допускаемый ток составляет 1,5 А, мощность прибора зависит от выбора трансформатора.

Наладка вольтметра производится подстроечным резистором Р2. Для этого следует выставить ток 1 мА при выходном напряжении схемы 30 В.

На микросхеме выделяется тем больше мощности, чем больше разница между входным и выходным сигналами. Для уменьшения нагрева для неё требуется радиатор с кулером.

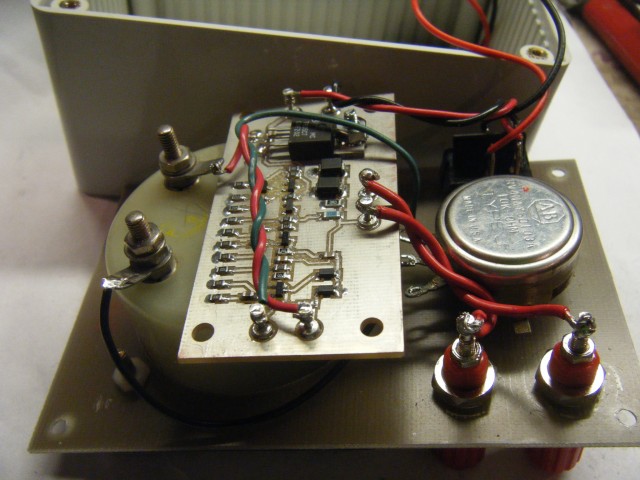

Самодельная плата с микросхемой LM-317 помещается в корпус – блок питания компьютера. На передней панели из текстолита устанавливается вольтметр и зажимы к выходным проводам.

Простой автопробник

Пробник для авто и других целей должен быть всегда под рукой дома, в гараже или в пути. На рисунке ниже изображена схема самоделки, которая позволяет проверять электрические цепи с сопротивлением до 10 кОм и наличие напряжения 6-15 В.

Две цепи индикации подключены последовательно к батарее и параллельно друг к другу. Первая состоит из резистора R1 и светодиода HL1, который светится при проверке напряжения. Одновременно происходит подзарядка батареи.

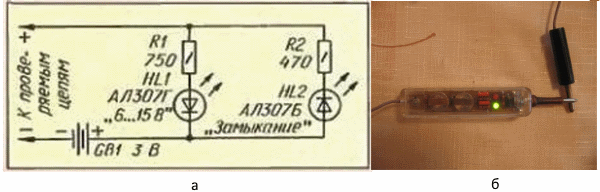

Схема и конструкция: а) схема самоделки, которая позволяет проверять электрические цепи с сопротивлением до 10 кОм и наличие напряжения 6-15 В; б) самодельная конструкция автопробника

Когда проверяется цепь, ток течёт от батареи по цепи HL2, R2. При этом светится светодиод HL2. Его яркость будет тем больше, чем меньше сопротивление цепи.

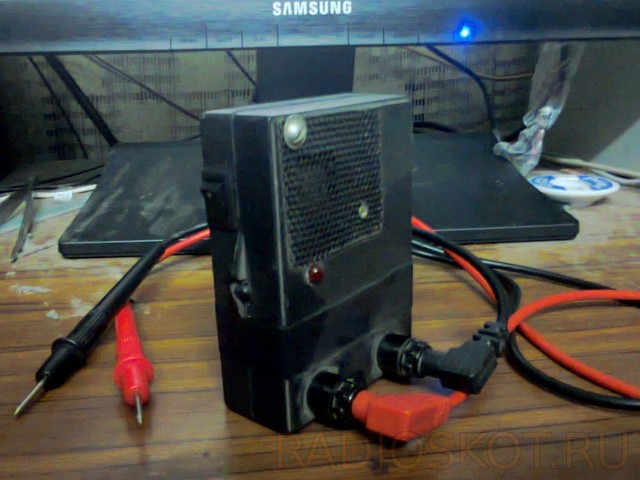

Как и все самоделки, конструктивно пробник можно выполнить разными способами, например, поместить его в прозрачный пластиковый футляр, который легко склеить своими руками.

Такие устройства незаменимы при ремонте в домашних условиях электросети или бытового прибора. Поделки могут быть более сложными и иметь дополнительные функции.

Электрические приборы для термообработки мясных продуктов без применения топлива изготавливаются на небольшое количество порций и могут использоваться дома или на даче. Для приготовления шашлыка, с помощью электрошашлычницы, нет необходимости тратить дорогие часы отдыха, стоя на улице у мангала.

В специализированных магазинах можно выбрать любые устройства, но многое решает цена. Если иметь навыки обращения с электричеством, значительно дешевле будет изготовить электрошашлычницу своими руками.

Конструкции делаются в горизонтальном или вертикальном исполнении. Мощность прибора обычно не превышает 1,5 кВт. Мясо нагревается с помощью спирали с вольфрамовой или нихромовой нитью. Все металлические части изготавливаются из нержавейки.

Типовые устройства представляют собой вертикальные нагреватели в центре и шампура с продуктом вокруг. Крепятся они сверху. Целесообразно шампура изготовить в виде спиралей, с которых мясо не сползает вниз в процессе приготовления.

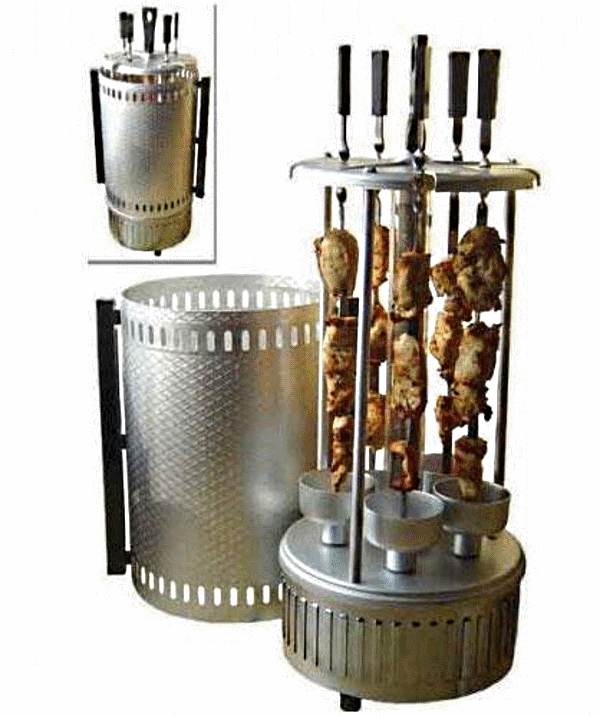

Вид электрошашлычницы вертикального исполнения

Для качественного приготовления шашлычницы своими руками шампура следует располагать как можно ближе к нагревателю, но так, чтобы продукт не касался спирали. При размещении на расстоянии мясо не поджарится, а будет сушиться.

Кусочки продукта, размером не более 40 мм, насаживаются на шампур, который вертикально размещается вокруг нагревателя. Затем производится включение электричества и нагрев спирали.

Основой нагревателя служит жаропрочная керамическая трубка, на которую намотана спираль. Крепление внизу производится с помощью специального патрона.

В круглом основании крепятся специальные чашки для сбора жира и каркас, служащий для удерживания шампуров вертикально.

Чашки изготавливают из нержавейки. Снизу они имеют крестообразные выступы, которыми вставляются в прорези основания. Внутри у них монтируются приспособления для крепления шампуров. Фиксация чашки с двух сторон позволяет им удерживать шампуры вертикально.

Соединение должно быть прочным и в то же время легко разбираться для чистки. Можно изготовить общий съёмный поддон для всех шампуров.

Подводящий провод по сечению подбирается под мощность нагревателя (2,5 или 4 мм 2). Дома или на даче для него должна быть розетка на 16 А.

Таймера для полива растений

Устройства с таймерами применяют для капельного полива участка из ёмкости в определённое время. Их можно подключить к клапанам с любой пропускной способностью.

Часто фирменные приборы не обеспечивают требуемой надёжности. Тогда на помощь приходят старые настенные часы, которые исправны, но дома уже не применяются. На концах минутной и часовой стрелок крепятся маленькие магниты, а на циферблате – 3 геркона.

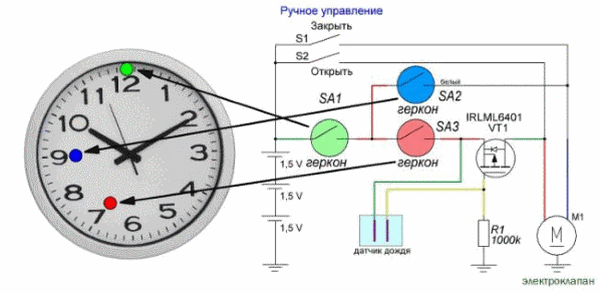

Схема таймера для полива растений, в которой применены настенные часы

Как только часовая стрелка доходит до числа 7, а минутная – до 12, что соответствует времени 7 часов, герконы SA1 и SA3 срабатывают и сигнал открывает электроклапан. Через 2 часа стрелки переместятся на 9 и 12, и ток через контакты герконов SA1 и SA2 подастся на закрывание клапана.

На схеме изображён «датчик дождя», который в сырую погоду закрывает транзистор VT1 и клапан остаётся постоянно в закрытом состоянии. Также предусмотрено ручное управление электроклапаном через кнопки S1 и S2.

Можно настроить часы на любое время включения клапана.

Авто с пультом управления

Самодельные модели на радиоуправлении захватывают не только детей, но и взрослых. Их можно применять для игры дома или устраивать настоящие соревнования во дворе. Для сборки своими руками понадобятся шасси с колёсами, электромотор и корпус.

В продаже существует большой ассортимент, но прежде всего надо определиться, какую машинку лучше сделать. Пульт управления может быть проводным или с радиоуправлением.

При выборе деталей следует обратить внимание на их качество. На пластике не должно быть зазубрин, вкраплений и других механических дефектов. Колёса продаются вместе с шасси и должны легко поворачиваться. Сцепление с поверхностью лучше обеспечивается резиной. Пластмассовые колёса в этом плане значительно хуже.

Новичку лучше взять электродвигатель, который дешевле и проще в обслуживании, чем ДВС. Корпус можно выбрать любой или изготовить по своему эскизу.

Мотор, аккумулятор и радиоблок с антенной устанавливаются на шасси мини-авто. Если приобретается набор с комплектующими, к нему прилагается инструкция по сборке.

После установки деталей, регулируется работа мотора. Корпус на шасси устанавливается после того, как всё заработает.

Сборку мини-копий можно производить дома следующим образом:

• авто собирается тщательно и общими усилиями;
• материалы деталей модели могут отличаться от оригинала;
• мелкие и незначительные детали можно опустить.

Модель может быть изготовлена без зацикливания на определённой марке авто. Многое зависит от финансов и наличия свободного времени. Сборка мини-автомобиля в домашних условиях вместе с ребёнком имеет большое воспитательное значение.

Работа по сборке модели авто производится по плану. Некоторые детали необходимо купить, но можно использовать старые игрушки.

Мотор должен по мощности соответствовать весу устройства. Для питания применяются свежие батарейки или аккумулятор.

Если использовать специальный автоконструктор, поделки могут быть самыми разнообразными. Последовательность сборки:

• первой собирается рама;
• крепится и регулируется мотор;
• устанавливается источник питания;
• закрепляется антенна с радиоблоком ;
• устанавливаются и регулируются колёса.

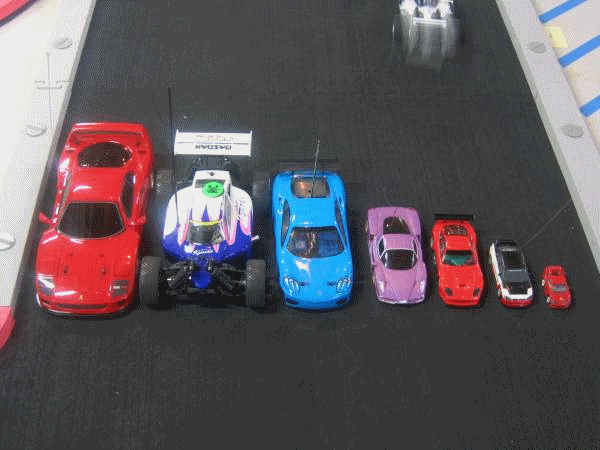

Виды радиоуправляемых автомобильных моделей

Многие хитрости самоделок раскрыты в этом видео.

Электронные самоделки позволяют сделать жизнь комфортней и сэкономить немало средств. Кроме того, можно найти применение старым электроприборам, чтобы они не пылились в кладовке без цели. Полезные поделки своими руками часто оказываются лучше изделий заводского производства.
