Во время ремонта в квартире приходится искать места пролегания заложенных внутри стен электропроводов, чтобы исключить удар током при сверлении. Найти кабель в этой ситуации сможет только детектор скрытой проводки. Надо лишь правильно выбрать модель прибора либо сделать подобный искатель своими руками. В магазинах предлагают различные по функционалу и принципу работы устройства, выбор достаточно обширен. Но при наличии минимальных познаний в электротехнике инструмент можно собрать и самостоятельно.

Предварительный поиск скрытых электропроводов – залог безопасности сверления стен

Виды и принцип работы приборов поиска электропроводки

Проводка под напряжением – это риск для жизни. При ее поиске лучше всего исключить использование «метода научного тыка» с помощью сверла дрели. Риск поражения током в этом случае резко возрастает. Не стоит здесь излишне экономить, приборы для обнаружения проводов стоят немного.

Профессиональные приборы

При поиске скрытой в стенах электропроводки применяют четыре типа детекторов:

1. Электростатические.
2. Электромагнитные.
3. Обнаружители металла.
4. Универсальные (комбинированные).

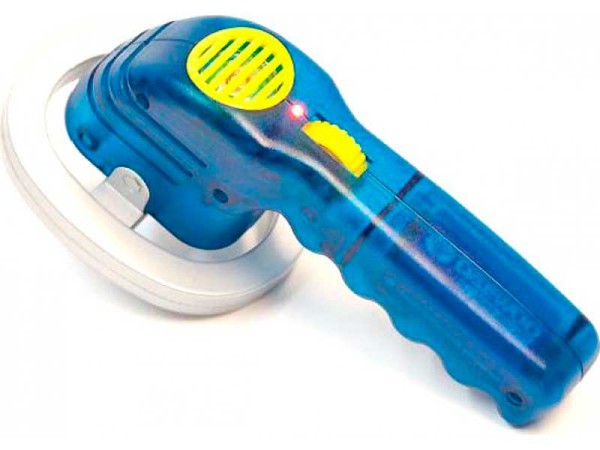

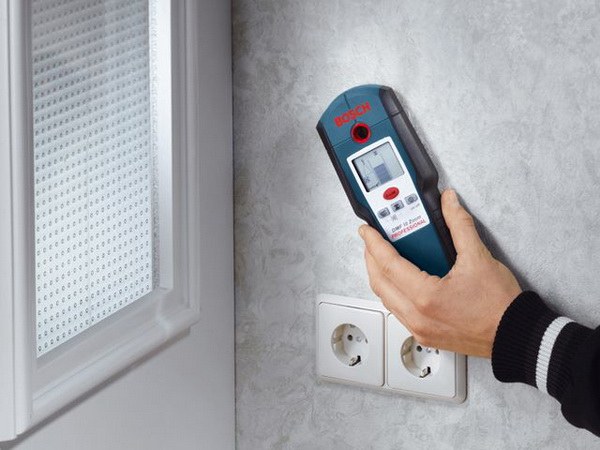

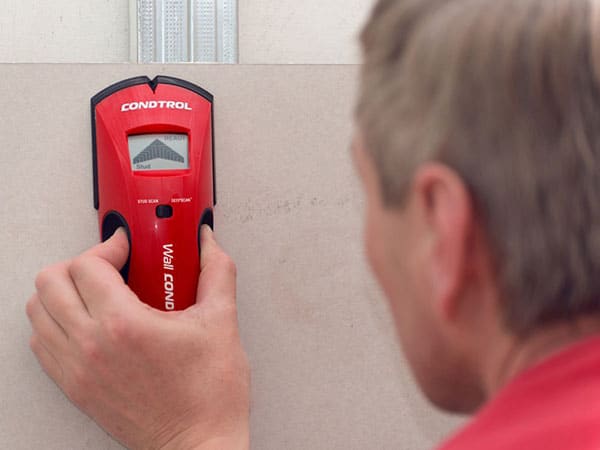

Электромагнитный детектор

Все эти приборы имеют компактные размеры и просты в применении. Первый вариант замурованные в стене провода находит за счет обнаружения их электростатического, а второй – электромагнитного поля. Металлодетекторы отыскивают медь и алюминий, из которых состоят жилы электрического кабеля. В универсальных моделях используется два или несколько принципов поиска.

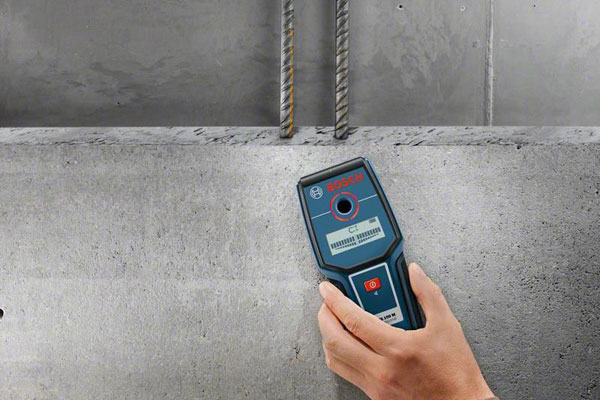

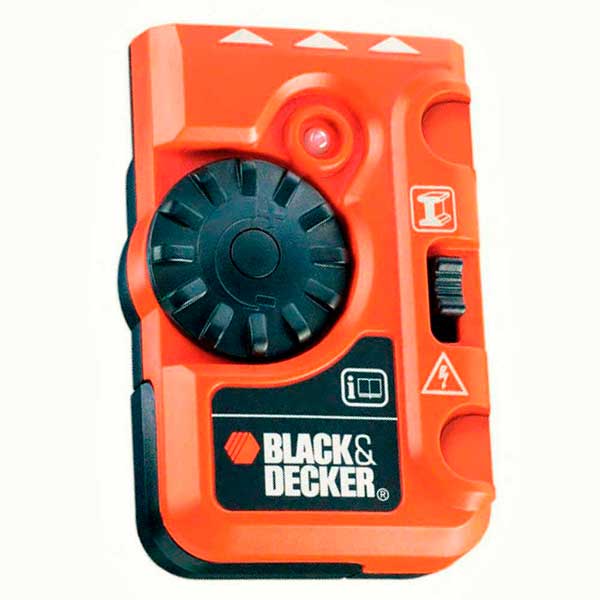

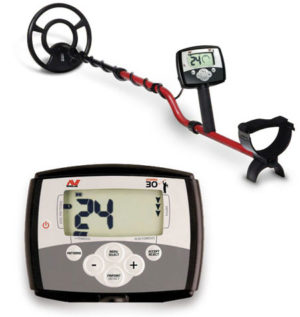

Искатель металла

Совет! Дешевле всего обойдутся электростатические и электромагнитные детекторы. Но обнаружить ими можно только провода под напряжением.

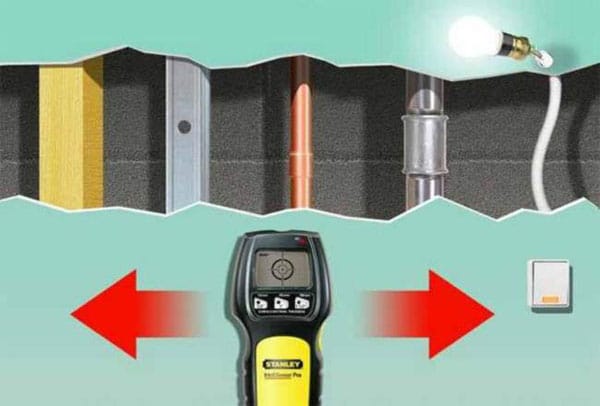

Поиск источника опасности

У устройств первых двух типов детекторов есть пара существенных недостатков:

• Во-первых, они не способны обнаружить обесточенную проводку.
• А во-вторых, если стены мокрые или сделаны из металлоконструкций, то толку от детекторов этого класса будет ноль.

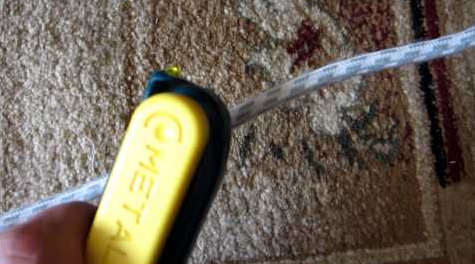

Металлодетектор находит металлические электропровода, арматуру и трубы

Поиск электростатическим детектором более точен, однако только при условии, что в розетку включена нагрузка от 1–1,5 кВт. Найти им идущие к лампочке электропровода проблематично, а слаботочные линии обнаружить не получится совсем.

Металлоискателем скрытая проводка спокойно обнаруживается, даже если она не под напряжением. Но прибор реагирует и на любой металл в стенах. Различий между арматурой, жилой провода и металлической трубой он не видит. Звуковой или цветовой сигнал об обнаружении измеритель подаст во всех случаях одинаковый.

Видео: Обзор и тестирование детекторов

Какой прибор для поиска электропроводки лучше

Классический пример электромагнитного детектора проводки – дистанционная отвертка-индикатор для обнаружения фазы в розетке. Только нужно использовать современный прибор с батарейкой внутри, за счет которой устройство способно улавливать самые слабые поля. По функционалу она может обычной стеклянной либо с дисплеем. Главное, чтобы в ней был предусмотрен режим бесконтактной работы.

Однако на практике способом с отверткой удастся воспользоваться только при обнаружении проводов, которые заложены в стену неглубоко. Под нетолстым слоем штукатурки этот индикатор электропроводку найдет. Однако поиск в толще бетона или кирпичной кладке к положительному результату не приведет. Здесь нужен иной электроприбор.

Совет! Если требуется максимальная точность с определением месторасположения провода до сантиметра в любой стене, то без универсального детектора скрытой проводки не обойтись.

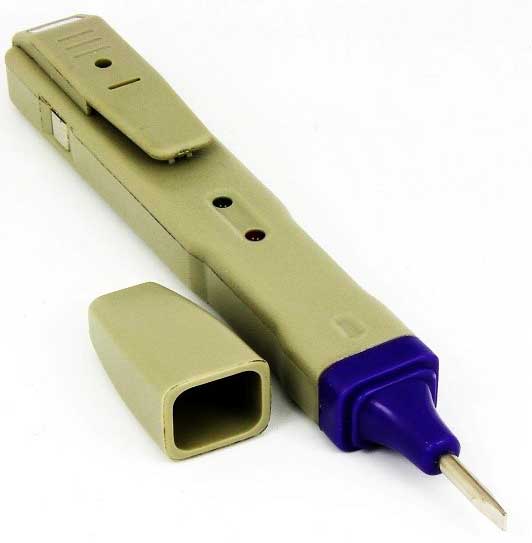

Устройство индикаторной отвертки

Сигнализаторы электромагнитного и электростатического поля способны находить электропроводку только при условии работы в сухих условиях. Если стены внутри или снаружи влажные, то такие устройства ничего не обнаружат. На улице в дождливую погоду толку от них тоже не будет.

Комбинированные приборы способны определять:

• тип металла в жилах;
• глубину залегания скрытой проводки;
• материал стен (пластик, дерево, черный либо цветной металл).

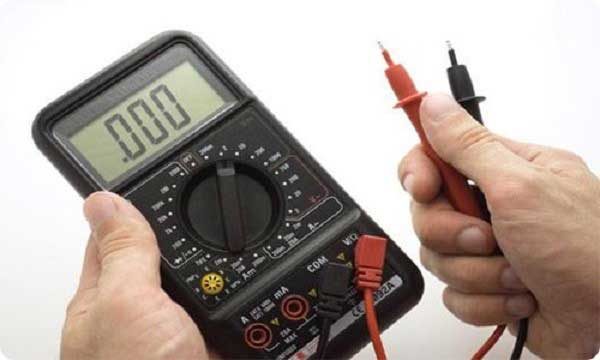

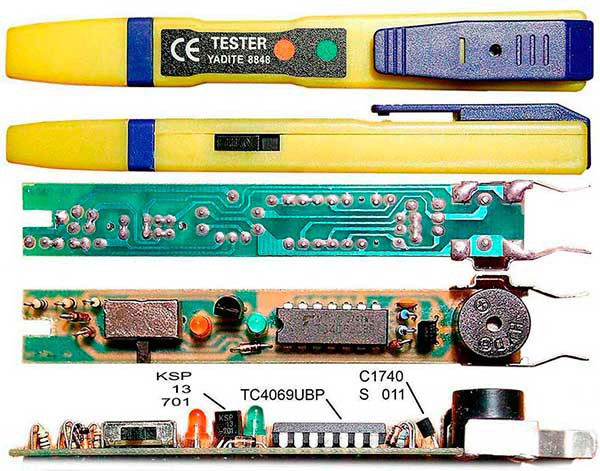

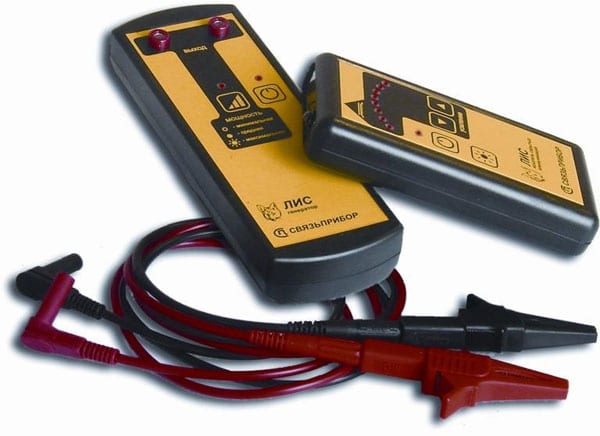

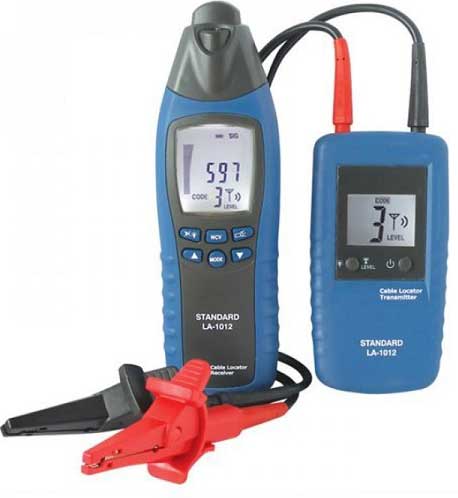

Устройство тестера

Однако универсальные модели часто имеют расширенный функционал, который мастером в домашних условиях практически не используется. Функции есть, но не применяются. А деньги за них платить приходится, производитель все заложил в стоимость прибора.

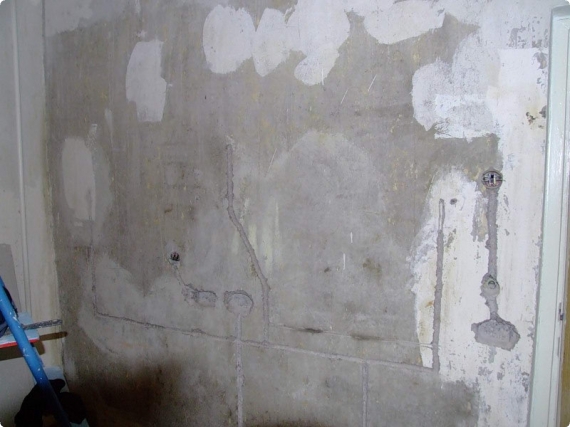

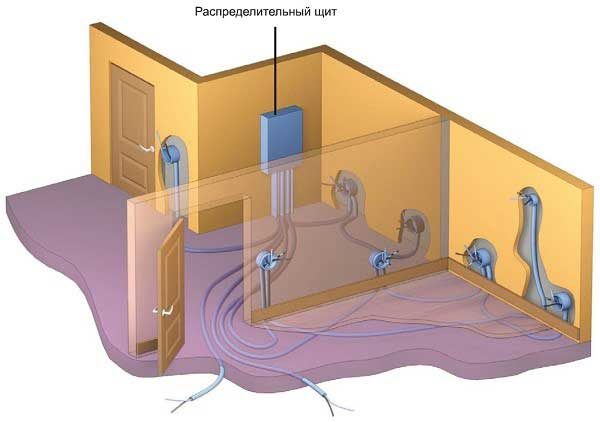

Электропровода в стене могут быть проложены под любым углом

Оптимальный по цене и функционалу детектор проводки лучше всего подбирать, ориентируясь исключительно на собственные нужды. Многое зависит от материала стен, в которых производится поиск. Но для разовых работ в большинстве случаев достаточно индикаторной отвертки или простенького дешевого электростатического прибора. Однако если работать с электропроводами приходится постоянно, то лучше приобрести многофункциональный аппарат.

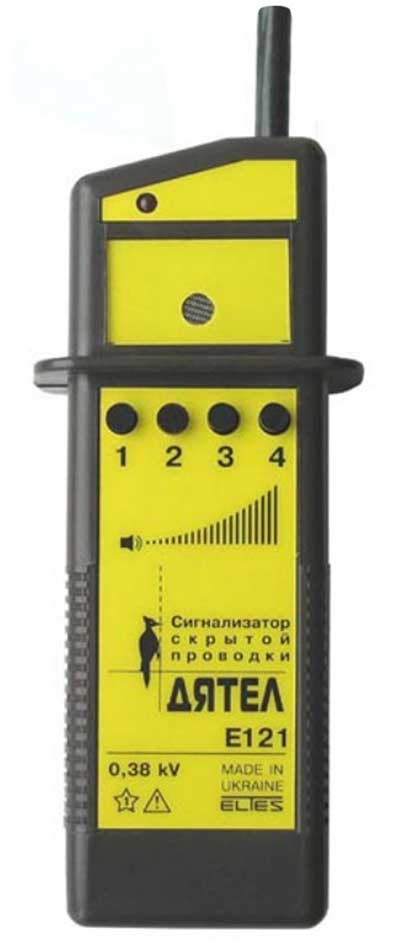

Российский детектор «Дятел»

Как выбрать детектор в магазине

При выборе прибора для обнаружения скрытой проводки надо смотреть на его:

• глубину сканирования;
• тип сигнальной индикации;
• способность различать разные материалы и выявлять пустоты в стенах;
• возможность обнаружения места разрыва провода.

Чем информативней дисплей, тем точнее определяется место залегания проводки

Главное – это глубина обнаружения электропроводки. У дешевых моделей она равна 10–20 мм, чего не всегда бывает достаточно. Для домашних нужд лучше всего брать прибор со средней глубиной сканирования в 50–60 мм. Глубже пяти сантиметров электропровода в стенах частных домов и квартир закладывают крайне редко.

Второй параметр – сигнал об обнаружении провода в толще стены. Он может быть звуковым либо цветовым. Чтобы исключить ошибки, устройство лучше взять с двумя типами подачи информации. И звук должен быть тональным, который издает разные мелодии в зависимости от расстояния между прибором и электропроводкой или металлом.

Принцип работы искателя

Самым удобным в использовании является детектор с жидкокристаллическим дисплеем. На таком экране информация отображается в доступной форме в виде пиктограмм и линеек с полосками. Но и простых светодиодов на корпусе во многих случаях бывает вполне достаточно. Все зависит от предпочтений мастера и запланированной на покупку суммы денег.

Перед приобретением выбранного устройства прямо в магазине его следует протестировать. Работающие электроприборы рядом имеются при любом раскладе. Для оценки правдивости заявленной в техпаспорте глубины залегания идущий к ним провод можно закрыть какой-нибудь пластиковой панелью или деревянной доской.

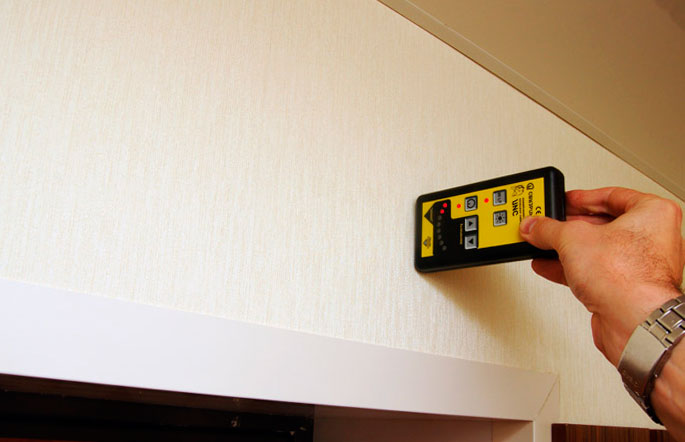

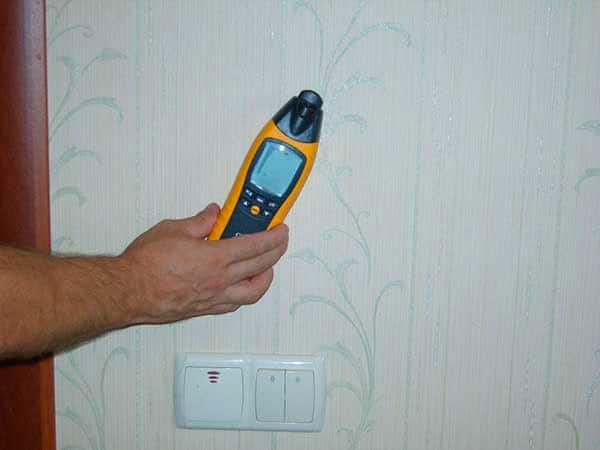

Исследование стены

Самоделки для поиска скрытой проводки

При наличии опыта работы с паяльником и знаний основ электротехники детектор проводки можно смастерить своими руками. Для этого понадобится минимальный набор радиодеталей, стоить которые будут в разы меньше, нежели готовый магазинный прибор.

Видео: Как сделать прибор для обнаружения проводки своими руками

Устройство с многокаскадным умножением напряжения

Своими руками детектор для поиска проводки в стене проще всего собрать в виде трех усиливающих напряжение с антенного входа каскадов. При фиксировании электромагнитного поля сигнал от антенны поступает на первый из них, создавая небольшой ток в цепи. Затем этот ток усиливается следующими каскадами до достаточного для загорания светодиода номинала. Если последний загорается, то электропровод под напряжением находится прямо под щупом сигнализатора.

Для сборки электроприбора понадобятся:

• Три чувствительных транзистора (биполярные триоды ВС547).
• Три резистора (220 Ом, 1 кОм и 1 МОм).
• Светодиод в качестве индикатора.
• Источник питания на 6 В.

Схема детектора на трех транзисторах

Вместе элементы можно быстро соединить методом свободной пайки. Печатная плата здесь не нужна. Надо лишь заизолировать спаянные контакты и уложить все в корпус из пластика, чтобы при удержании рукой он не срабатывал ложно от электростатики человека. Металлической должна быть только небольшая пластина, используемая в качестве антенны. Она соединяется с базой первого транзистора.

Важно! Чем площадь антенны больше, тем чувствительней получается прибор. При высокой чувствительности возрастает риск ложного срабатывания, однако глубина сканирования получается больше.

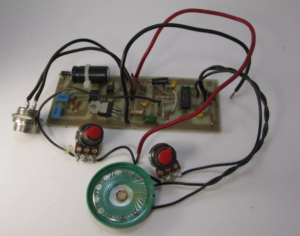

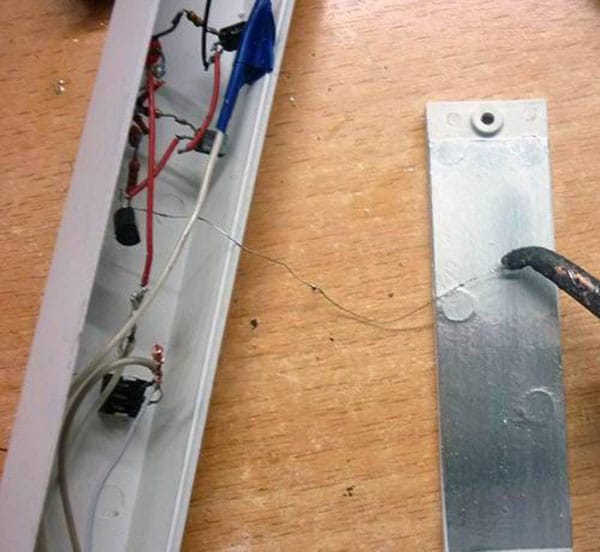

Общий вид самодельного детектора

Размер пластинки из металла должен быть таким, чтобы детектор срабатывал исключительно на проводку, а при соприкосновении с рукой индикаторный светодиод не загорался. Пластину потребуется обрезать до нужного размера, проверяя прибор на проводе под напряжением.

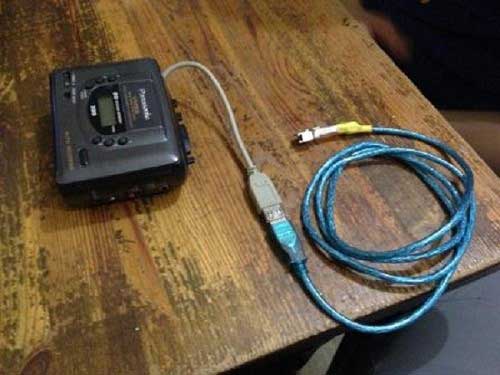

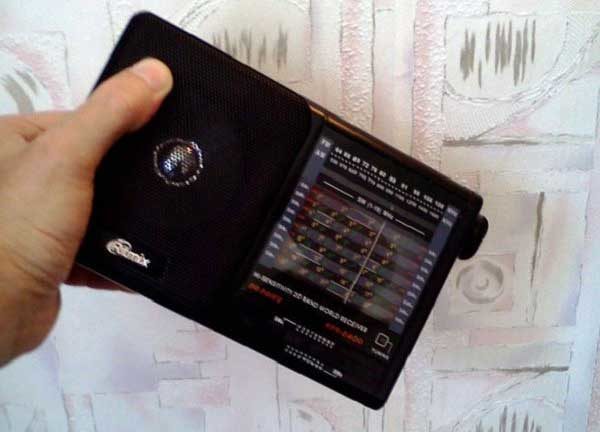

Радиоприемник с реагированием на электромагнитные поля

Второй вариант самодельного прибора для определения скрытой проводки более сложен в исполнении, но точность его поиска выше. Он позволяет обнаруживать не только находящиеся под напряжением электропровода, но и металл в стене. Потратив немного времени и используя приложенную схему, можно своими руками собрать портативный и вполне рабочий металлоискатель.

Для сборки этого устройства поиска потребуются:

• Микросхемы КР-140УД-1208 (D1, D2) и К-561ЛЕ5 (D3).
• Резисторы на 510 Ом (R10, R17), 1 кОм (R1, R19), 2 кОм (R11), 4.7 кОм (R2), 15 кОм (R3), 36 кОм (R9), 47 кОм (R5), 100 кОм (R4, R18), 130 кОм (R7), 160 кОм (R14), 200 кОм (R8, R12), 680 кОм (R15), 910 кОм (R13) и 1 МОм (R6).
• Транзистор KT315 (Т1).
• Конденсаторы 0.022 мкФ (С3), 0.033 мкФ (С5), 0,1 мкФ (С1, С4), 1.0 мкФ (С2), 1.5 мкФ (С6).
• Диод КД522 (VD1).
• Светодиоды №1 для сигнала на наличие металла и №2 на проводку.
• Переключатель SW1.
• Динамик SP.
• Источник питания на 6–9 В.

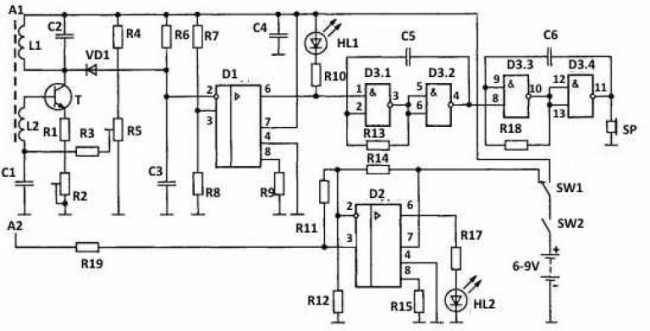

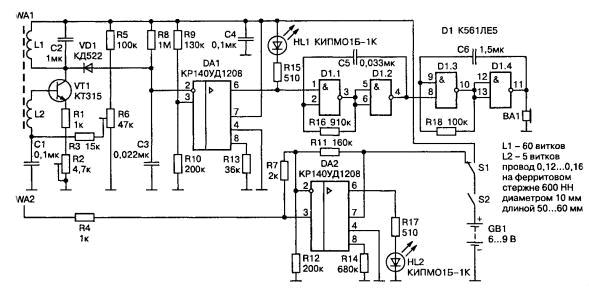

Схема небольшого комбинированного детектора

Антенна А2 выполняется в виде щупа из медной проволоки длиной 5–10 см. А1 состоит из пары катушек на пятисантиметровом стержне из феррита сечением в 10 мм. Обе обмотки делаются из провода D=0.15 мм. Первая имеет 60 витков, а вторая – 5.

Для нахождения металла в стене используется антенна А1. При обнаружении загорается светодиод, а из динамика раздаются щелчки. Для поиска электромагнитного поля запитанной электропроводки применяется А2. В этом случае светодиод начинает мигать в такт с частотой тока в проводе.

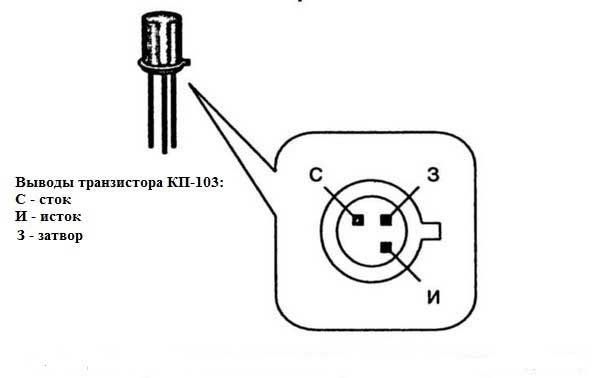

Простейший детектор проводки из полевого транзистора

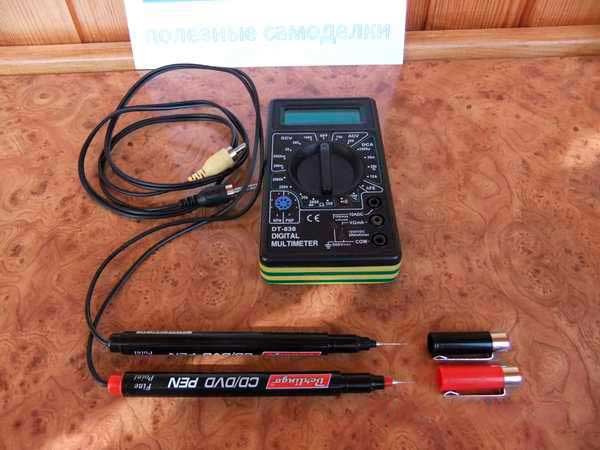

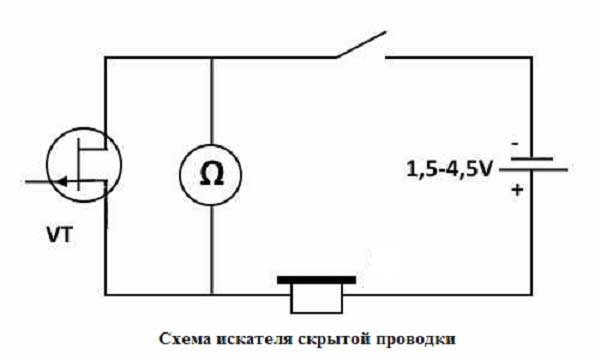

Искатель из мультиметра и полевого транзистора

Если паять не хочется, а скрытую проводку в квартире нужно найти срочно хотя бы приблизительно, то можно воспользоваться полевым транзистором. Но для обнаружения сигнала к нему придется подключить мультиметр в режиме омметра.

При воздействии электрического поля, образуемого электропроводом под напряжением, толщина p-n перехода транзистора увеличивается. Это изменение и фиксируется омметром. При сборке такого прибора главное – не перепутать подключение выводов. К мультиметру подсоединяются выводы «истока-стока», а «затвор» остается свободным. Последний вместе с металлическим корпусом транзистора будет исполнять роль антенны.

Для выполнения поиска получившимся прибором необходимо провести вдоль стены. При приближении к проводке стрелка мультиметра будет колебаться, указывая на повышение сопротивления. Приемную антенну в этой схеме также можно заменить первичной обмоткой трансформатора. Выбор здесь зависит от наличия конкретной элементной базы под рукой.

Видео: Изготовление искателя по схеме своими руками

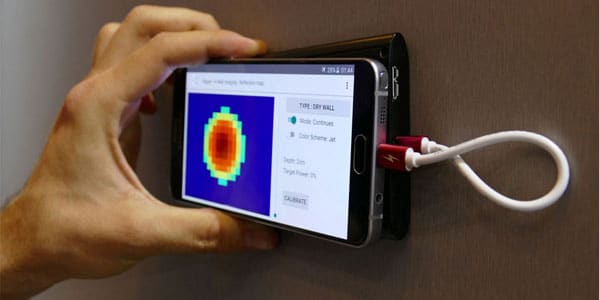

Смартфон в роли детектора проводки

Любители современных гаджетов для поиска замурованных в стену проводов также могут воспользоваться смартфоном на Android. Для этого необходимо закачать соответствующее приложение «Металлоискатель». Антенной в этом случае будет служить встроенный навигационный компас, который с легкостью фиксирует магнитное поле металлического провода на небольшой глубине в стене.

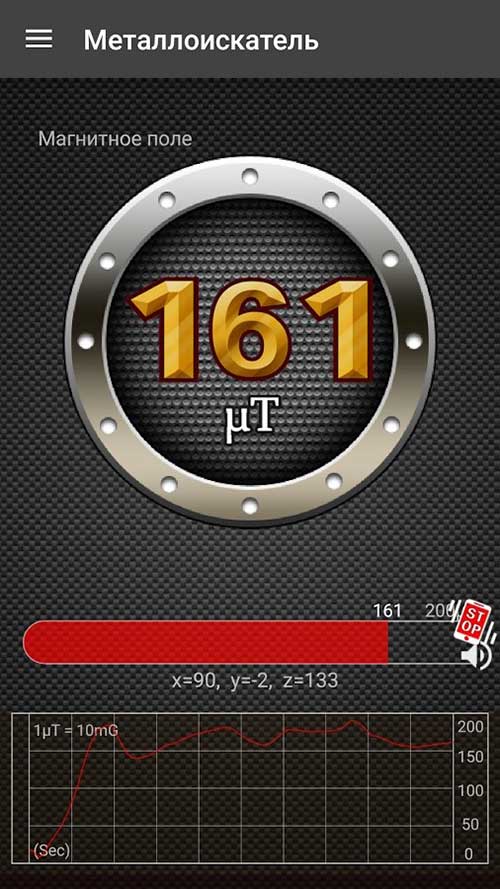

Тестирование с помощью смартфона

Простой индикатор скрытой электропроводки всегда можно собрать своими руками. Но качество обнаружения линий электросети самоделкой будет низкое. При глубоком залегании проводов найти их получится только с помощью профессионального прибора с несколькими рабочими режимами. Модельный ряд подобных приборов сейчас огромен, но перед выбором надо точно определиться с требуемыми параметрами поиска. Лишние функции стоят денег, однако не всегда оказываются востребованными.

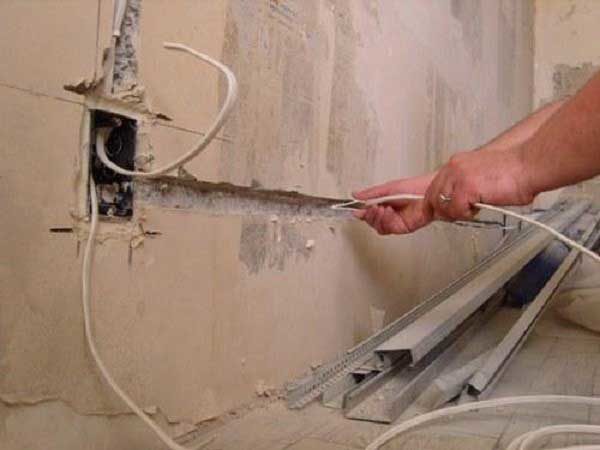

В процессе ремонта приходится убирать перегородки, ломать стены или переносить розетки, выключатели. Это непростая работа. Внутри стен под штукатуркой проложены электрические кабели и при неправильных действиях может произойти несчастный случай. Даже обычная навеска книжных полок опасна без предварительного обнаружения мест прокладки кабеля. Имея схемы прокладки проводов нельзя быть уверенным, что они соответствуют действительности, ведь предыдущий хозяин мог самостоятельно изменить проводку, не отметив это в схеме.

Вот почему нужно обязательно определить место прокладки кабелей. Сейчас в продаже имеется довольно много приборов для обнаружения скрытой электропроводки, но цена порой кусается. Иногда лучше воспользоваться готовыми схемами искателей скрытой проводки, и своими руками все сделать, получив нужное в хозяйстве устройство.

Простейший индикатор

Первый вариант представляет собой самый простой индикатор скрытых проводов. Необходимые материалы для его изготовления своими руками:

Наматываем провод на магнитопровод, концы припаиваем к кабелю, изолируем, разъем вставляем в микрофонный вход и искатель скрытой проводки своими руками сделан за каких-то полчаса. Включаем максимальную громкость, водим катушкой по поверхности поиска. По изменению звука находим место прокладки скрытого кабеля.

Детектор на одном транзисторе

Следующая схема разработана В. Огневым из Перми. В искателе используется особенность полевого транзистора, он очень чувствителен к малейшим помехам. При наводке на его затвор, сопротивление канала меняется. Это приводит к сильному изменению протекающего через телефон тока, что приводит к изменению звука. Телефон должен быть высокоомным с сопротивлением 1600-2200 Ом, батарейка напряжением 1,5 – 4,5 вольта, полярность ее подключения значения не имеет.

При поиске скрытой проводки устройством водят по стене и по мощности звука находят место расположения провода. Вместо телефона можно использовать омметр со встроенным источником питания, тогда батарейка не нужна.

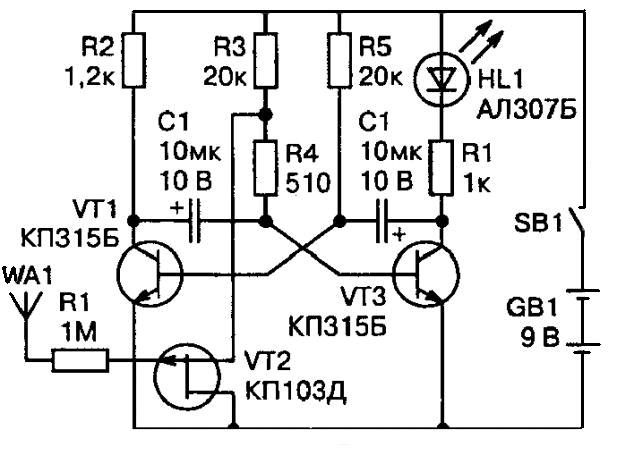

Детектор на трех транзисторах

Прибор для обнаружения проводки изготавливается на основе трех транзисторов, два биполярных КП315Б и один полевой КП103Д. На КП315Б собирается мультивибратор, а на КП103Д электронный ключ. Принципиальная схема детектора скрытых проводов была разработана А. Борисовым.

Принцип действия тот же, что и во втором варианте, только вместо телефона используется мультивибратор со световой индикацией. При включении детектора и при отсутствии наводки на антенном щупе светодиод не горит. При появлении излучения в районе щупа полевой транзистор закрывается, тем самым запускает мультивибратор и светодиод начинает мерцать, сообщая о наличии электропроводки.

Используемые детали в соответствии со схемой, кнопочный выключатель –КМ-1, источник питания – любая батарея или аккумулятор напряжением 6-9 вольт.

В качестве корпуса искателя можно использовать пластмассовую мыльницу или школьный пенал. Частоту мигания светодиода можно отрегулировать изменением характеристик мультивибратора, меняя номиналы сопротивлений R3, R5 или конденсаторов С1, С2.

Детектор электропроводки на двух цифровых микросхемах

Разработанная Г. Жидовкиным схема искателя скрытой проводки очень проста.

Состав: 2 цифровые микросхемы, пьезокерамический излучатель ЗП-3 и 9 В батарейка. Роль антенны играет отрезок медного провода длиной 10-15 см и диаметром 1-2 мм.

Наведенные колебания от электромагнитного поля проводки приводят к изменению выходного сигнала К561ЛА7, поступающего на вход К561ТЛ1 с триггерами Шмитта. В результате раздается характерный треск, сигнализирующий о наличие кабеля.

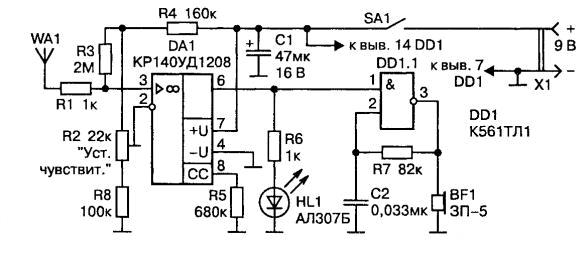

Прибор на основе К561ТЛ1

В отличие от предыдущего варианта, искателя проводки на основе К561ТЛ1, кроме звуковой сигнализации, имеет световую индикацию.

Суть работы заключается в следующем. Когда антенна подносится к токоведущему проводу, происходит наведение в ней электродвижущей силы частотой 50 Гц. Этот сигнал поступает на операционный усилитель, после этого на светодиод и вход микросхемы К561ТЛ1 с пьезокерамическим излучателем на выходе. Это приводит к запуску генератора звуковой частоты и мерцанию светодиода.

Искатель экономичный, максимальный ток с включенным индикатором 6-7 мА.

Антенна изготавливается из одностороннего фольгированного стеклотекстолита размером 55×12 мм. Первоначальная чувствительность устанавливается переменным резистором R2. При правильном монтаже устройство, разработка С. Стахова (г. Казань), в наладке не нуждается.

Универсальный детектор проводки

Можно сделать универсальный индикатор скрытой проводки своими руками, при условии, что есть некоторые навыки в составлении радиосхем.

Искатель содержит два независимых блока: искателя скрытой проводки под напряжением и металлодетектора. Это позволяет обнаруживать электропроводку, когда она проложена в стальных рукавах или отсутствует напряжение в сети. Дополнительно детектор ищет и находит старую обесточенную проводку, арматуру, гвозди и другие металлические предметы.

Основу детектора составляют два операционных усилителя КР140УД1208. Блок искателя скрытой проводки представляет собой практически то же, что и предыдущий прибор только без звукового оповещения.

Блок металлоискателя работает следующим образом.

На транзисторе КТ315 собран высокочастотный генератор, который с помощью переменного сопротивления R6 вводится в режим возбуждения. Выходной сигнал генератора выпрямляется диодом КД522 и переводит собранный на операционном усилителе КР140УД1208ОУ компаратор в состояние, когда генератор звуковых сигналов, собранный на цифровой микросхеме К561ЛЕ5 находится в режиме ожидания, а светодиод гаснет.

Вращением переменного сопротивления R6 изменяется режим работы транзистора КТ315 таким образом, чтобы он находился на пороге генерации. Контроль состояния осуществляется с помощью светового индикатора и генератора звукового сигнала. Они должны отключиться. Для обнаружения скрытой проводки нужно поднести прибор к стене, при сближении антенны (катушек индуктивности L1, L2) с металлом, магнитное поле меняется, происходит срыв генерации, компаратор запускается, светодиод загорается. Пьезоизлучатель начинает издавать звук с частотой 1 КГц.

Малогабаритный металлодетектор

Детектор предназначен для поиска скрытой проводки, арматуры и других металлических предметов.

Основное отличие от предыдущих моделей, не требуется самому наматывать катушки индуктивности. Вместо них используется обмотка реле. В основе работы искателя лежит задача выделения разностной частоты двух генераторов, когда при приближении к металлическому предмету один генератор для поиска (LC) изменяет свою частоту колебаний.

В состав металлоискателя входят LC и RC-генераторы, буферный каскад, смеситель, компаратор и выходной каскад.

Частоты RC и LC-генераторов подбираются примерно одинаковыми, тогда, пройдя через смеситель, на выходе будет уже три частоты. Третья равна разности частот RC и LC-контуров.

Фильтр низкой частоты вычитает разностную частоту и отправляет сигнал на компаратор, где формируется меандр той же частоты.

С выходного элемента меандр через емкость С5 поступает на телефон, у которого сопротивление должно быть примерно 0,1 КОм. Так как емкость и активное сопротивление телефона образуют диффенцирующую RC цепочку, то на подъеме и спаде меандра будет образовываться импульс. В результате человек услышит щелчки с частотой в два раза превышающую разностную.

Обнаружение скрытой проводки будет выявляться по изменению частоты звука. Катушка берется из реле РЭС 9, при этом подвижные элементы удаляются.
Так как реле содержит 2 катушки с различными сердечниками, общие выводы обмоток надо соединить с емкостью С1, а сердечник и корпус переменного сопротивления, — с общей шиной.

В качестве печатной платы используется двусторонний фольгированный гетинакс или стеклотекстолит. Детали искателя следует размещать на одной стороне, вторую сторону вытравливать не надо, ее нужно соединить с общей шиной прибора.

На второй стороне закрепляется батарея, катушка индуктивности из реле.

Плата устанавливается в любой неметаллический корпус, где крепится разъем для телефона. Наладка металлоискателя начинается с подгонки частоты LC-генератора подбором емкости С1. Частота должна находиться в диапазоне 60-90 кГц.

Затем меняем емкость конденсатора С2 до тех пор, пока в телефоне не появится звук. При регулировке сопротивления в разные стороны звук должен изменяться.

В зависимости от настройки, частота будет изменяться, и детектор будет издавать звук, как при поиске радиостанции. Чем ближе металл, тем громче звук. Тональность зависит от вида металла.

Нестандартные способы

Напоследок, стоит описать пару необычных приборов для поиска скрытой проводки, которые могут сделать даже люди, не обладающие знаниями в электронике. Если в доме имеется обычный компас, то это уже готовый индикатор проводки. Перед употреблением проводку следует хорошенько нагрузить, и по отклонению стрелки компаса ищите местонахождение провода.

Второй способ более эффективный, тоже используется сила магнита. На кусок нитки привязывается постоянный магнит, лучше из неодима, и медленно проводится вдоль стены. Там где будет проходить кабель или арматура, магнит отклонится. Происходит это по причине генерации электрическим током магнитного тока. Так элементарные знания физики магнитных явлений помогают .

В статье рассказано о нескольких способов обнаружения скрытой проводки в стене квартиры или другого помещения, проведен обзор полезных приборов для проведения соответствующих работ.

Польза скрытого монтажа проводки

Очень часто, затевая ремонт в квартире или доме, возникает проблема, связанная с электропроводкой.

В очень старых жилищах еще можно встретить внешнее расположение проводов, то есть они просто закреплены на стене.

Отследить в таком случае расположение проводки не составит труда, поскольку ее видно.

Но от практики такой укладки проводов давно отказались в пользу скрытого монтажа, при котором кабели укладываются в специальные штробы, после заделывающиеся.

Обусловлено это банальной безопасностью – невидимый провод невозможно случайно повредить, но только в случае, когда со стеной ничего не делают.

Когда может потребоваться информация о расположении проводки?

Во время ремонта часто требуется сверление стен, и вот здесь скрытая проводка становиться проблемой, особенно если кабели укладывались давно и плана электрификации помещения просто нет.

Чтобы не повредить проводку во время проведения работ, следует знать ее расположение.

В целом такая информация может потребоваться в случае:

• Перепланировки электрификации помещения (изменение расположения розеток, выключателей и т. д.);
• Перепланировки самого помещения (проделывание новых проемов – дверных, оконных);
• Возникновения проблем с проводкой (обрыв или КЗ);
• Улучшения интерьера путем навески различных приборов и мебели на стены.

В случае замены знать расположение проводки и не обязательно, поскольку старая все равно будет извлекаться, поэтому сеть дома обесточивается, а далее провода просто выдергиваются из штробов (они обычно заштукатурены, и выдернуть их несложно), после чего схему будет отлично видно.

Информация о расположении проводки в стенах чаще всего требуется при проведении сверлильных работ.

Обратимся к первоисточнику

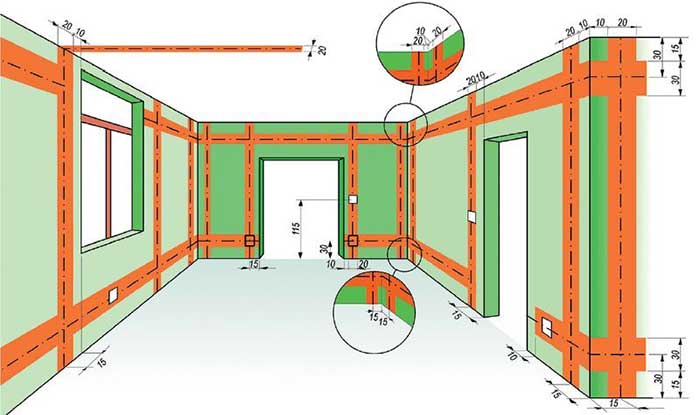

Многие знают, что согласно ПУЭ кабели укладываются только под прямыми углами.

То есть, проводку располагают не по кратчайшему пути, она должна проходить только строго горизонтально или вертикально, а изменение направления делается под углом в 90 град.

Этой информации недостаточно, чтобы определить, где заложен кабель, но в дальнейшем она поможет хотя бы примерно понять, в какой стороне искать провода от розетки или распределительной коробки.

Специальные приборы и их принципы работы

Для выявления скрытой проводки можно воспользоваться специальными электроприборами – искателями, которых на рынке электротоваров вполне достаточно.

Примечательно, что в таких приборах используются разные принципы работы, из-за чего у них есть свои достоинства и недостатки.

Так, можно приобрести искатели:

Выпускаются также и комбинированные устройства, использующие одновременно несколько принципов работы, что повышает точность определения.

К тому же нередко такие приборы обладают дополнительными функциями, значительно расширяющие их сферу применения.

К примеру, искатель дополнительно может помочь в определении места обрыва проводки или заземления, поиске фазного провода и т. д.

Искатели проводки

Ниже представлены несколько типов приборов, которые предлагает сейчас рынок.

Первый прибор имеет название «Поиск» и выглядит он так.

Это устройство использует электростатический принцип обнаружения скрытой проводки.

Обладает 4 режимами чувствительности, способен обнаружить кабель на глубине до 7 см. Для оповещения используется световая и звуковая индикация.

Обладает рядом дополнительных функций, очень прост в обращении – выбираем режим (для поиска проводки используется 4-й) и водим прибором вдоль стены.

Отметим, что определенные факторы могут повлиять на его работу (наличие металлических предметов, высокая влажность стены).

В целом, «Поиск» вполне приемлемый и недорогой вариант для обнаружения проводки, но к профессиональным устройствам он не относится.

Выпускается большое количество аналогов такого прибора – тот же «Дятел», СПО и еще ряд.

Второй прибор – МАГ-2 выглядит следующим образом.

Он является комбинированным и для обнаружения использует электростатический и электромагнитный принципы.

Имеет два режима работы – для обнаружения запитанной сети без нагрузки, и с нагрузкой.

Сигнализация – светозвуковая. Относится к любительским вариантам.

Следующий представитель искателей – китайский, названия у него нет, зато есть обозначающий индекс – LA 1012.

Это более «продвинутый» прибор, оснащенный дисплеями, на которые выводится вся информация.

Использует он электромагнитный принцип поиска, обладает рядом дополнительных функций.

Относится он уже к профессиональным устройствам и стоит не дешево.

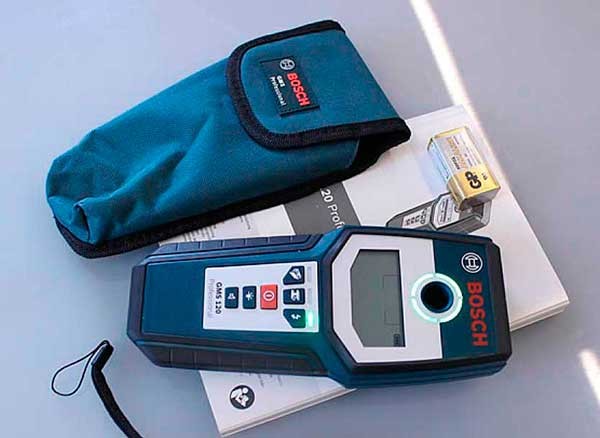

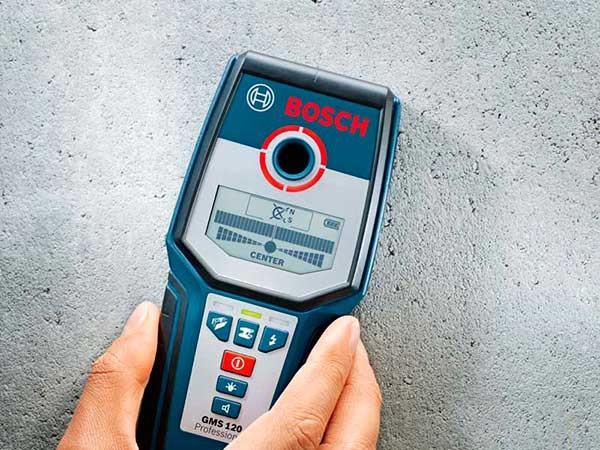

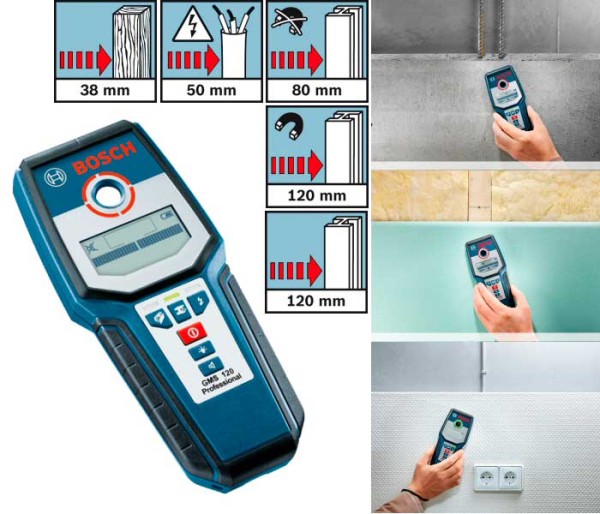

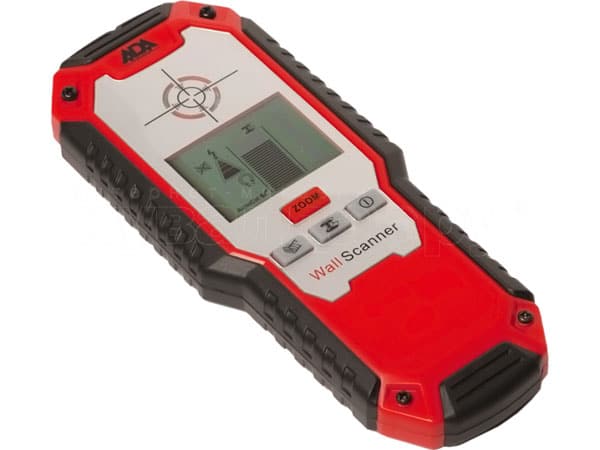

Многофункциональный профессиональный комбинированный прибор.

Является металлоискателем, позволяющим определить не только глубину залегания кабеля, но еще и материал его изготовления.

Оснащен информационным дисплеем для вывода всей информации. Может также для поиска использовать электростатический принцип. Достаточно хорошее и высокоточное устройство.

Что еще может помочь в поиске скрытой проводки

Выше были рассмотрены именно искатели, которые можно приобрести для личного пользования.

Но часто бывает, что найти проводку нужно лишь раз и для этого тратиться на специальный прибор – не целесообразно, но проводку все же обнаружить надо.

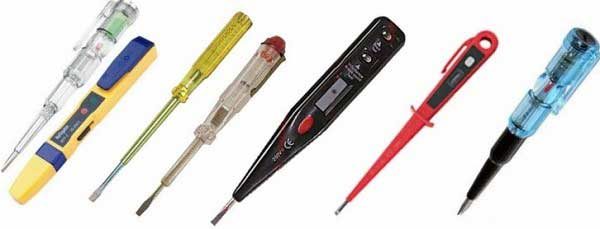

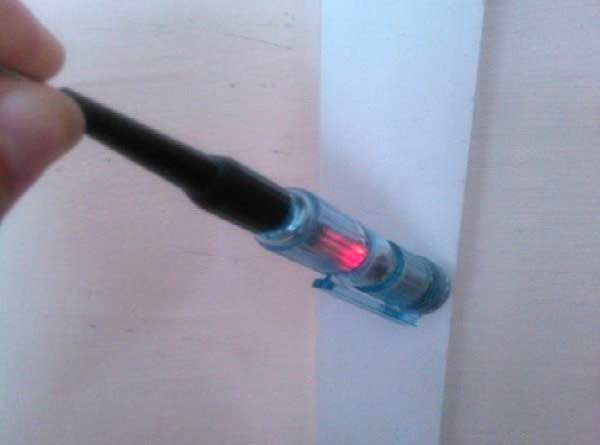

Индикаторные отвертки.

В таком случае на помощь может прийти индикаторная отвертка. Лучше, конечно, купить более современную, к примеру, такой является серия китайских индикаторных отверток MS, имеющая светозвуковую сигнализацию.

Но можно обойтись и обычным пробником со светодиодным индикатором.

Они работают по электростатическому принципу, то есть способны обнаружить электромагнитное поле, излучаемое проводкой под напряжением.

В пользовании они очень просты – достаточно приложить палец к специальному металлическому окошку (индикаторы MS) или коснуться жала отвертки (обычная индикаторная), а далее просто водим отверткой по стене.

В месте, где проложен провод, такие индикаторы начнут сигнализировать.

К недостаткам такого способа определения относится сравнительно небольшая глубина обнаружения (до 2 см), а также сильная погрешность, то есть точно обнаружить, где лежит кабель — не получится.

Удастся лишь определить канал шириной от 10 до 20 см. Но этого часто достаточно, чтобы выполнить монтажные работы, связанные со сверлением стены, нужно только все делать за границами определенного канала.

Мультиметр.

Для поиска также можно приспособить и .

Чтобы получить искатель, необходимо указанные элементы правильно соединить. У такого транзистора имеется три вывода – сток, исток, и затвор.

К первым двум выводам подсоединяем щупы мультиметра, переведенного в режим омметра, причем полярность неважна.

Затвор же будет играть роль антенны (которую можно немного удлинить).

Соорудив такое приспособление, можно приступать к поискам – антенной водим вдоль стены и смотрим показания мультиметра – любые отклонения в показаниях будут указывать на расположение кабеля.

Смартфон.

Помочь с определением скрытой проводки может помочь и смартфон с ОС Mac или Android.

Для них в магазине приложений можно найти программку «Metall Detector» или аналог ее.

Встроенный в смартфон магнитный датчик в сочетании с указанным программным обеспечением позволяет получить металлоискатель, которым можно обнаружить спрятанный в стене кабель.

Но стоит учитывать, что он будет реагировать на все металлические элементы, поэтому применить его можно не везде.

Точность поиска у смартфона – достаточная, чтобы определить канал, в котором проложена проводка.

Альтернативные способы

Визуальный поиск.

Если и этих устройств нет, то можно использовать альтернативные методы. И первый из них – визуальный.

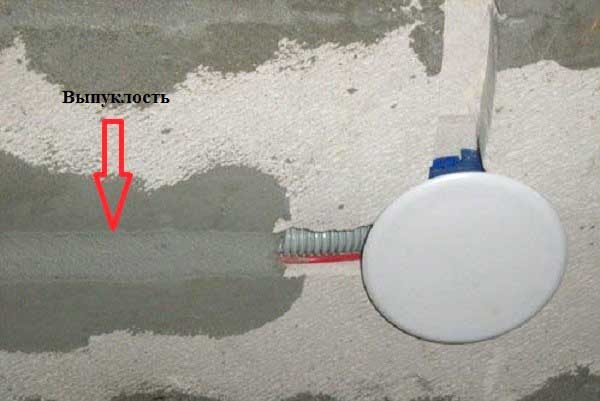

В процессе заделки штробов с кабелями далеко не всегда удается все сделать очень ровно.

Поэтому нередко можно обнаружить расположение проводки по небольшому выступу, но для этого нужно внимательно рассматривать помещение, причем обои придется удалить – стена должна быть «голой».

Радиоприемник.

Помочь в поиске может и обычный радиоприемник, который и переделывать не нужно. Достаточно на нем установить частоту 100 кГц. А затем берем приемник и отправляемся на поиски.

Для обнаружения водим антенной по стене. Сигналом обнаружения кабеля будет повышение шума из динамика.

Точность, конечно, не высокая, но определить канал с проводкой вполне возможно.

Также можно использовать и старый магнитофон или кассетный плеер, но для этого нужно удлинить проводку, идущую на магнитную головку. Именно она будет являться антенной.

То есть, аккуратно извлекаем головку из плеера, удлиняем провода, а затем водим ею по стене.

Популярное у читателей: , плюсы и минусы устройства.

Самодельный искатель

Тем же, кто не хочет использовать подручные средства и имеет хоть небольшой опыт в радиоэлектронике, может собрать искатель самостоятельно, причем для этого потребуется не так уж и много компонентов.

Самый простой прибор состоит из того же полевого транзистора, омметра (стрелочного), динамика из стационарного телефона и источника питания.

Схема устройства такая.

После соединения всех компонентов схемы, все можно «облагородить» — заключить в корпус, установить выключать или повысить количество индикаторов.

Но отметим, что это прибор – самый простой, а значит, и чувствительность у него не высокая, хотя он все же позволит обнаружить канал, в котором заложен кабель.

В целом же, схем, по которым можно собрать искатель скрытой проводки большое количество, с разной сложностью конструкции и принципам работы.

Но мы считаем, что выше указанных способов вполне хватит, чтобы обнаружить скрытую проводку в квартире без поиска непонятных для многих деталей и паяния схемы.

ЭТО МОЖЕТ БЫТЬ ИНТЕРЕСНЫМ:

Сегодня мы поговорим про детекторы скрытой проводки, какие они бывают, как выбрать такой прибор и как правильно им работать.

Назначение детекторов скрытой проводки

Проведение ремонтных работ в помещениях, которые строились давно, и никаких сопроводительных документов к помещению уже не осталось, в частности схемы электропроводки, значительно осложнены.

Ведь при надобности сверления стен существует возможность попадания в проводку.

А это и опасно для жизни, особенно если проводка не обесточена, можно и повредить инструмент или сам провод, что еще хуже, поскольку тянуть проводку придется по новой.

В общем, без знания точного месторасположения проводки делать что-либо со стенами здания – себе дороже.

На помощь могут прийти специальные приборы – детекторы скрытой проводки, они же индикаторы, которые являются одним из главных .

Основной задачей такого приспособления является обнаружения проводов, скрытых от глаз, чтобы в дальнейшем избежать попадания в нее и повреждения.

Сами приборы довольно компактны и являются переносными. Для определения спрятанного провода достаточно провести прибором по стене, в месте, где уложена проводка – он просигнализирует. Все просто и удобно.

Помимо основной функции некоторые модели детекторов могут выполнять ряд дополнительных, способных существенно облегчить жизнь.

Полезным этот прибор будет в первую очередь электрикам, ведь им часто приходиться проводить ремонтные работы с проводкой в зданиях. Также он пригодится тем, кто занимается монтажом чего-либо на стены в помещениях.

Виды детекторов, их особенности

Сейчас производятся детекторы скрытой проводки, конструкция которых влияет на способ определения проводки, а также влияет на условия для обнаружения.

Один из видов данного прибора – электростатические индикаторы.

Для обнаружения проводки в них используются датчики, чувствительные к электростатическому полю.

Они являются одними из самых дешевых, хотя точность обнаружения у них очень хорошая – до 1 см от оси провода, то есть он способен практически точно обнаружить провод.

Глубина залегания провода, который способен обнаружить электростатический детектор достигает 60 мм, что тоже вполне неплохо.

Однако он может обнаружить провода только те, на которые подается напряжение, что является одним из его недостатков.

К тому же данный прибор не будет работать в случае, если стена влажная, или она покрыта металлом. Но в целом, для нахождения проводки в квартире он вполне подойдет.

Второй вид детекторов – электромагнитные.

В них датчики реагируют на электромагнитное поле.

Они тоже достаточно точный и обнаруживает проводку даже на большой глубине залегания.

Ему не «страшны» сырые стены и их металлическое покрытие. Но они тоже могут обнаруживать проводку только ту, что запитана.

При этом для его работы нужно, чтобы провода были нагружены, поэтому для обнаружения проводки следует к ней подключить потребитель мощностью не менее 1 кВт.

И третий вид.

Ничто иное, как обычные металлоискатели, но только очень компактные.

Конструктивно он отличается от двух предыдущих.

В первых двух используются датчики, реагирующие на поле, которое создает вокруг себя электрический ток, проходящий по проводке.

Металлоискатель же состоит из катушки, которая создает вокруг себя электромагнитное поле.

Если в это поле попадет какой-либо металлический предмет – это произведет к изменению поля прибора, на что он и среагирует.

Детекторы-металлоискатели способны обнаружить металл, скрытый в стене. Причем некоторые высокотехнологичные приборы способны определить какой металл он обнаружил – черный или цветной, выявить изменения среды внутри стены (пустоты) даже указать скрытые деревянные или пластиковые элементы.

Одним из его основных недостатков является то, что на напряжение в проводке он не отреагирует, то есть, он покажет, что внутри есть металл, но является ли он проводкой и проходит ли по нему напряжение — нет.

Каждый из этих видов имеет свои недостатки, и чтобы их устранить, производители все чаще производят комбинированные приборы, включающие все способы обнаружения.

Они и являются сейчас самыми распространенными.

Основные и второстепенные функции

Основными функциями данных приборов считаются:

• Выявление напряжения в проводке бесконтактным способом;
• Обнаружение электромагнитного поля в проводах под напряжением;
• Проверка целостности проводки;
• Идентификация полярности сетей с постоянным током.

И это не все первостепенные функции, которыми может обладать индикатор.

Количество же их зависит от конструктивных особенностей самого прибора.

Также современный комбинированный детектор скрытой проводки способен:

• Выявить деревянные и пластиковые вставки в стенах;
• Выявить пустоты;
• Обнаружить все металлические элементы в стене, причем даже мелкие;
• Определить глубину залегания всех обнаруженных элементов.

Все это дает возможность составить полную карту стены перед проведением ремонтных или других работ.

Положительных качеств у такого прибора вполне достаточно, однако не все модели ими оснащаются, поэтому при выборе нужно учитывать некоторые нюансы:

• Сразу следует определиться с функционалом прибора. Если требуется только обнаружить проводку – достаточно приобрести простой детектор, возможно даже относящийся к определенному типу, а не являющийся комбинированным;
• В процессе выбора нужно провести полную проверку работоспособности прибора. Для этого вначале нужно проверить его на открытой запитанной проводке, затем уже – проверить на стене;
• Нужно в техдокументации к прибору посмотреть его характеристики и в процессе проверки узнать, совпадают ли они с заявленными;
• Если прибор простой и не оснащен дисплеем, следует обратить внимание на сигнализацию при обнаружении проводки – она должна хорошо просматриваться, а звуковые сигналы – отчетливо слышны;
• Поинтересоваться сертификатами качества, к оригинальному прибору хорошего производителя всегда будет идти сопровождающая документация.

Основные характеристики детекторов

Что касается характеристик данных приборов, которые следует учитывать при выборе, то главной из них является глубина обнаружения.

Но перед этим нужно поинтересоваться, на что он вообще будет реагировать.

К примеру, комбинированный прибор способен обнаружить черный металл (сталь, чугун) на глубине до 120 мм, медь – на глубине до 80 мм, дерево – до 38 мм, проводку, на которую подается напряжение – до 50 мм.

А вот другой прибор — на обнаружение дерева не рассчитан, зато металлы и проводку обнаруживать можно.

При этом черный металл он обнаружит на глубине до 50 мм, медь – до 25 мм, а проводку под напряжением – до 50 мм.

В целом, остальные характеристики, вроде температурного диапазона, в котором можно использовать детектор, способ питания его можно отнести к второстепенным, ведь они особой роли на использование не влияют.

Расскажем немного об инструкции по пользованию данными приборами.

Здесь следует учитывать, что каждый вид прибора имеет разные условия использования.

Так, электростатический детектор может обнаруживать только проводку под напряжением, поэтому вначале нужно проверить имеется ли оно в сети.

Затем нужно проверить сигнализацию этого прибора. Для этого нужно поднести его к не скрытому проводу.

Самые простейшие приборы обычно оснащены только звуковой сигнализацией с меняющейся тональностью. При максимальном приближении к проводу нужно запомнить тон звука, после чего можно приступать к поиску скрытой проводки.

Сразу с собой лучше взять карандаш или ручку, чтобы сделать пометки пролегания провода.

С электромагнитным детектором работать несколько проще. Какие-либо проверки самого прибора не нужны, а вот подготовительные работы понадобятся.

Сводятся они к подключению к сети потребителя мощностью от 1 кВт.

Самыми легкими в использовании являются комбинированные приборы.

Обычно у них на панели детектора расположены клавиши управления прибором, позволяющим выбрать материал, который будет искаться в стене, то есть достаточно, нажать требуемую клавишу, и прибор будет реагировать на выбранный материал.

К примеру, тот же на передней панели имеет клавиши выбора материала – дерево, металл, проводка под напряжением.

При этом на его дисплее будет выводиться более подробная информация при обнаружении чего-либо в стене.

И еще, перед началом работ по исследованию стены, все же нужно проверить заряд батареи, от которой питается прибор. Чем больше батарея будет разряжена, тем хуже будет определять прибор.

Самодельные приборы

Напоследок бы хотелось упомянуть о том, что некоторые радиолюбители делают детектор для обнаружения скрытой проводки своими руками, причем некоторые схемы данных приборов не особо и сложны.

Простейший прибор для обнаружения скрытой проводки состоит всего из полевого транзистора и , работающего в режиме омметра.

Подключенным к мультиметру транзистором водят по поверхности стены, в месте наибольшего отклонения показателей мультиметра и будет располагаться проводка.

Следует указать, что выявить таким способом можно только сеть, находящуюся под напряжением.

Помимо этого, существует еще достаточно много схем индикатора скрытой проводки, которые можно собрать самому, имея хоть небольшие знания в радиоэлектронике.

Так что необязательно приобретать прибор, особенно если он нужен всего для единоразового использования.

ЭТО МОЖЕТ БЫТЬ ИНТЕРЕСНЫМ:

Для того чтобы найти провод под штукатуркой (либо обоями) совсем не обязательно вызывать мастера, иногда достаточно приложить немного усилий и вся скрытая электропроводка будет Вам известна. Далее мы рассмотрим лучшие приборы для обнаружения скрытой проводки в стене, а также несколько методов, которые позволят решить проблему без использования специальных устройств!

Основные причины поиска

Существует множество причин для того, чтобы самому искать скрытую электропроводку в бетонной стене.

Чаще всего проблема возникает в таких случаях:

• Перепланировка квартиры. К примеру, Вы решили вырезать дверной проем в другом месте, но не знаете, где именно проходят токоведущие жилы.
• Обрыв цепи. Одна из наиболее болезненных причин, т.к. в этом случае Вам потребуется не только найти электропроводку в стене, но и место обрыва нулевого либо фазного провода.
• Необходимость просверлить перегородку. Вдруг придется подключить настенное бра либо .
• Интерес к существующим коммуникациям. Если Вы только купили новое жилье и не имеете представления о том, какой кабель и как именно проходит по стенам и потолку, где установлена распределительная коробка и т.д.

В этих все случаях можно вызвать мастера, который даст Вам точное представление о линии электросети, а можно попробовать самостоятельно осуществить поиск проводки в стене. Отдаете предпочтение второму варианту? Тогда смотрите дальше, как определить расположение провода под плиткой, гипсокартоном и другими видами отделки.

Приборы в помощь!

Итак, если Вам необходимо просто найти электропроводку в квартире, то достаточно . Простая самоделка изготавливается из подручных средств и позволит обнаружить проводник под напряжением вплоть до 10 см под декоративной отделкой. В интернете можно найти множество схем, по которым можно сделать простой детектор, одну из них мы Вам предоставили в статье, на которую сослались.

Пример с самодельным детектором металла

Если вопрос денег для Вас не особо важен, тогда лучше выбрать специальный прибор для обнаружения скрытой проводки в стене, который позволит не только с высокой точностью определить где находиться кабель, но и точное место неисправности, если существует перегоревший либо пробитый участок. Лучшим в соотношении цены и качества является устройство, которое называется «Дятел» либо сигнализатор E-121. С помощью данного детектора можно не только отследить точное расположение электропроводки в стене, но и найти место обрыва электрического проводника. Глубина работы составляет 7 см, чего вполне достаточно для любительского использования и обнаружения оборванной жилы даже под гипсокартонной стенкой.

Устройство «Дятел» в деле

Еще один, не менее подходящий прибор для обнаружения скрытой проводки в стене – сигнализатор «MS». Китайские тестеры имеют свои характеристики и особенности работы, поэтому к ним нужно приловчиться. Проблема в том, что изделия одинаково реагируют как на металлические части (к примеру, гвоздь), так и на токоведущую жилу. Чтобы правильно эксплуатировать тестер необходимо научиться отличать сигналы друг от друга. Именно поэтому профессиональные электрики обходят их стороной, хотя для домашнего использования вариант довольно неплохой. Еще один важный недостаток приборов – если кабель защищен фольгированным экраном, обнаружить его не удастся. У таких сигнализаторов множество негативных отзывов в интернете, только по той причине, что ими сложно пользоваться, в остальном это хороший вариант для определения эл.проводки.

Как пользоваться пробником?

Также для обнаружения скрытой проводки в стене используют такие приборы, как: ПОСП-1, GVT-92, Bosch DMF 10 zoom, GVD-504A, VP-440. Все они хорошо себя зарекомендовали для поиска разрыва проводника, а также обнаружения электропроводки под штукатуркой.

Видео инструкция по эксплуатации детектора

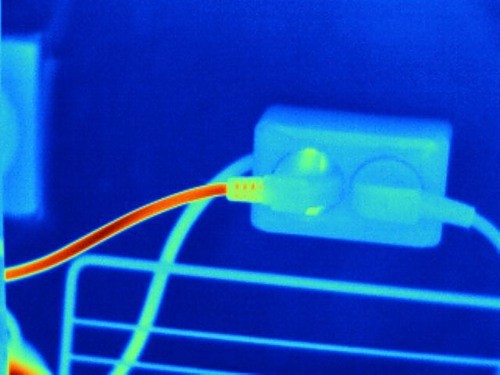

Отдельное внимание хотелось бы уделить тепловизорам. Данные устройства позволяют отследить не только где находиться перебитая жила, но и найти , и качество самой электропроводки в панельном доме. Конечно, их стоимость запредельно высока, но существует услуга вызова мастера, за которую вы отдадите около 2500 рублей. В этом случае Вам будет предоставлен полный отчет о том, что собой представляет существующая линия электросети в комнатах и есть ли где-нибудь сгоревший проводник.

Помимо этого можно узнать, где находится провод в стене с помощью индикаторной отвертки. Такой способ поиска проводки подойдет только в том случае, если жилы находятся под напряжением неглубоко в бетоне.

Включаем логику

Любой электрик знает, что осуществляется строго в вертикальном и горизонтальном положении. Другими словами проводники проходят параллельно и перпендикулярно полу.

Исходя из этого, можно для себя отметить следующие наблюдения:

• Над розетками и выключателями линия проходит строго вверх, гвоздь вбивать здесь категорически запрещается.
• Обычно линию тянут на расстоянии 15 см от потолка (либо пола), тут тоже не стоит вести различного рода работы.
• На основании всех установленных электрических точек можно визуально представить картину и зарисовать, где находится провод в стене.

Обращаем Ваше внимание на то, что такие визуальные представления это крайне небезопасный вариант. Все Ваши наброски на бумаге должны будут подтвердиться хотя бы металлоискателем, сделанным своими руками, но лучше использовать специальные приборы и индикаторы.

Дедовские методы

Конечно же, раньше для обнаружения проводки в стене обходились без приборов, при этом безопасно находили всю линию электросети под обоями, плиткой и штукатуркой. Как это делали наши деды и прадеды?

Предоставляем к Вашему вниманию три наиболее простых варианта, который позволят самому найти проводку:

0 ) Не нравится(0 )
