И так вы решились на ремонт и надумали поменять проводку в квартире со старой алюминиевой на более надёжную медную. Перед вами сразу возникнет вопрос, а какое сечение провода выбрать, чтобы провод выдержал всю имеющуюся в квартире электроаппаратуру? Которой в современной квартире довольно много и потребляет она большое количество электроэнергии. Для начала, вам необходимо определится с количеством, нужных вам для комфортного подключения потребителей электроэнергии, розеток.

Медный кабель считается более надежным для разводки, но он дороже минимум в два раза, чем алюминиевый.

И когда вы в этом вопросе разобрались и всё основательно посчитали, можно браться за провода и их сечение, к которым будете их подключать. Лучше всего подойдёт для таких целей медный провод, с цельным или (на самый крайний случай) многожильным сердечником с хорошей виниловой изоляцией, типа ВВГ. Благо на рынке предостаточный выбор такой продукции и времени на его поиск вы много не потратите. В основном, для подключения внутренних розеток подходит провод с диаметром сечения 2,5 квадратных миллиметра, если будете использовать розетки с заземлением, то провод стоит купить трёх жильный такого же сечения. Для проводки комнатного освещения подойдёт провод меньшего диаметра — 1.5 квадратных миллиметра вполне достаточно.

Какое сечение и куда прокладывать

• Провод для комнатного освещения, от разделительной коробки, прокладывать нужно отдельно от провода, к которому будут подключаться розетки, так как розетки будут потреблять больше электроэнергии и, соответственно, будут нагреваться. К ним подключаются приборы большей мощности.
• Для стационарных электроприборов большой мощности провод нужно прокладывать отдельный и большего сечения. К таким приборам относятся электроплита, стиральная машина, электрическая духовка. Провод для них нужно выбрать сечением от 4 до 5 квадратных миллиметров. Также перед покупкой нужной проводки рассчитайте нужный метраж, чтобы проводов хватило, и ненужно было впоследствии их стыковать.

Опытные электрики советуют сразу брать на 10% больше кабеля, чем по расчетам. Сэкономите нервы и время.

Лучшая работа по прокладке кабеля может быть нарушена, если вы не будете осторожны при подключении торцевого разъема. Всегда аккуратно складывайте фольгу и плетеный экран, прежде чем присоединять разъем. Единственная нить косы, выступающая в область разъема, может испортить сигнал. Дважды проверьте свою работу, прежде чем обжимать или сжимать разъем.

Твердые соединения на концах коаксиального кабеля обеспечивают четкий путь для последующего сигнала. Свободные соединения ослабляют сигнал. Концевые разъемы, которые навинчиваются поверх внешней оболочки кабеля, могут со временем ослабляться и даже падать. Вместо этого используйте соединители типа обжимного кольца и специальный обжимной инструмент или, еще лучше, соединители в стиле сжатия. Коннекторы типа сжатия надежно закрепляют кабель, не разрушая внутреннюю оболочку из пенопласта, как это иногда бывает при использовании обжимных соединителей.

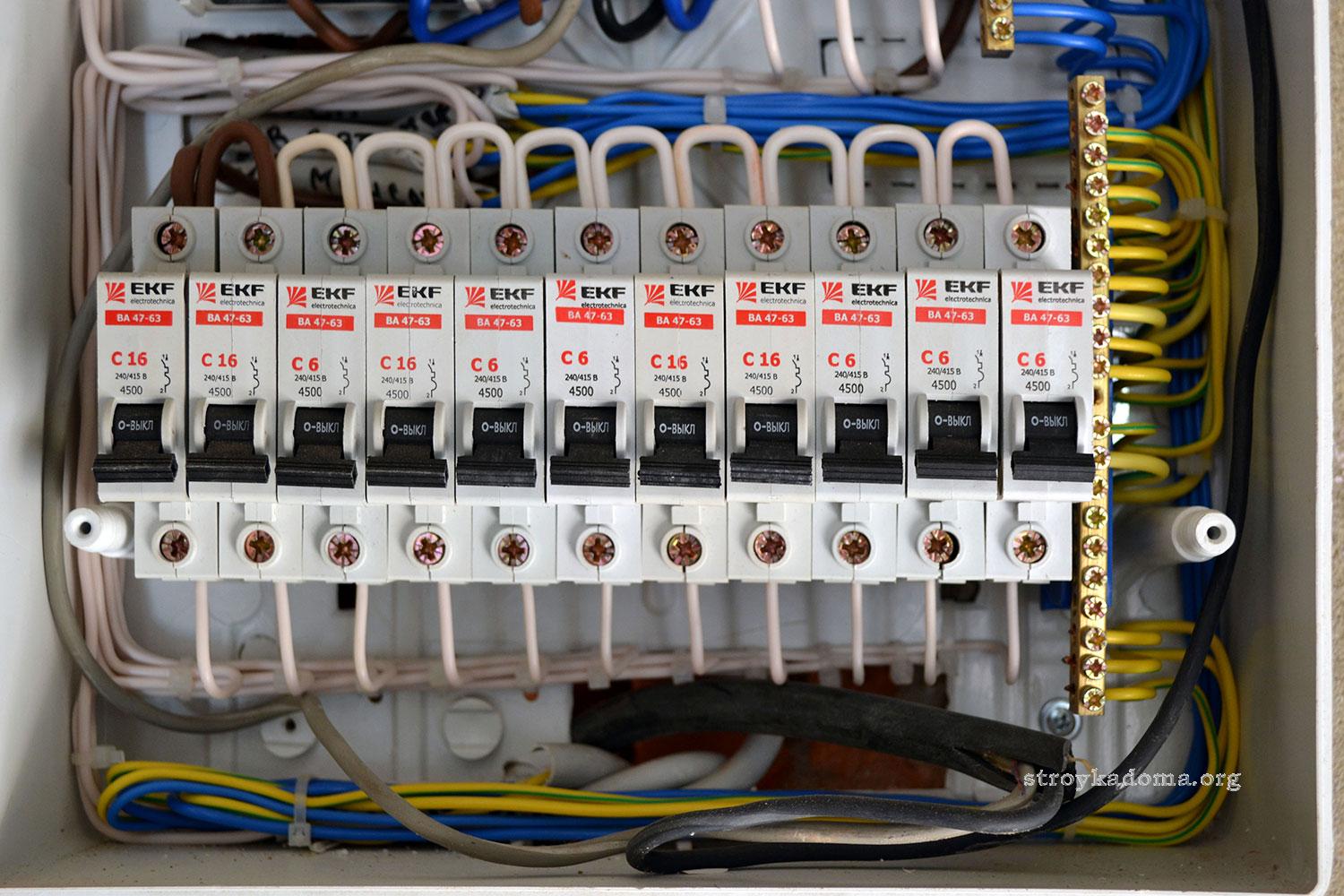

Теперь можно переходить к распределительным коробкам и отсечным автоматам. Распределительных коробок нужно столько сколько у вас в квартире помещений, для каждого по одной. Правильным будет, если вы от отсечного автомата проведёте провод отдельно в каждую распределительную коробку.

Мощность для распределительной коробки

Стоит посчитать, какую мощность вы будете подключать к распределительной коробке в каждой комнате, для того, чтобы узнать их общую мощность и определиться с сечением провода. От этих данных зависит провод какого сечения нужно прокладывать от распределительного щитка в распределительную коробку.
Если мощность приборов не больше 3 кВт достаточно провода диаметром в 2,5 миллиметра квадратного. Для кухни, где в основном сосредоточены мощные приборы, от щитка до розетки нужно проложить провод сечением в 6 миллиметров квадратных.

На фото представлен правильный вариант монтажа проводки в распределительной коробке.

Теперь стоит подвести итоги. Если вы не уверены, что сможете самостоятельно справится с этим важным делом, то стоит обратиться к специалистам, которые произведут необходимые работы на профессиональном уровне, и вы не будете иметь проблем в процессе эксплуатации электропроводки.

Таблица мощности, тока и сечения проводов и кабелей

Монтаж освещения начинается с расчетов и чертежей. Определите, где будут стоять точки освещения, светильники и выключатели. После того как схема составлена, начинается монтаж проводов для светильников.

Наиболее типовым сечением жилы провода освещения является 1,5 мм², что составляет максимальную нагрузку в 4 кВт. Вряд ли освещение в квартире достигнет такого показателя, ведь это равняется 40 лампочкам по 100 Вт, включенным одновременно. Не стоит зарекаться: возможно, вы установите юпитеры для профессиональной видеосъемки на дому.

Если не хочется отдавать лишние деньги за кабель, можно рассчитать, какого именно сечения провод понадобится в каждом отдельном случае. Это просто. Допустим, есть зона освещения, которая состоит из 3 точечных светильников, каждый из которых с лампочкой на 60 Вт. К распределительной коробке подходит провод с сечением жилы 1,5 мм². Для 180 Вт это многовато.

Берем суммарную мощность светильников - это как раз 180 Вт (60 + 60 + 60) - и делим ее на 220. Если получилось число меньше 10, то от коробки к светильникам можно смело ставить провод с сечением ТПЖ 0,75 мм². Когда меньше 15 - сечение ТПЖ 1 мм², а если больше 17, тогда подойдет ТПЖ 1,5 или 2,5 мм². В данном случае получилось 0,8 - меньше единицы.

Если есть провод сечением 0,35 мм², то подойдет и он. Разница в цене кабелей сечением 0,75 и 1,5 мм² как минимум в 1,5 раза, не говоря уже о 0,35 мм². После того как определена толщина провода на различных участках осветительной сети, необходимо решить, какой именно провод нужен - двух- или трехжильный. Если в квартире нет заземления и оно не будет устанавливаться в дальнейшем, то трехжильный провод отпадает сам собой. Остается двухжильный с фазовым и нулевым проводниками.

Большинство светильников не имеет контакта для заземляющего провода, так что расстраиваться не стоит. Трехжильный провод пригодится в случае, если в квартире есть заземление и будут устанавливаться люминесцентные светильники с электронным балластом.

Помните, что на освещение желательно ставить отдельные коробки. В этом случае будет меньше путаницы и это аккуратнее выглядит. Применять многожильный или одножильный провод - личное дело каждого. В отдельных случаях, например при прокладке освещения в тесном пространстве навесного гипсокартонного потолка, лучше использовать гибкий провод, такой как ПУГНП.

Установка выключателей

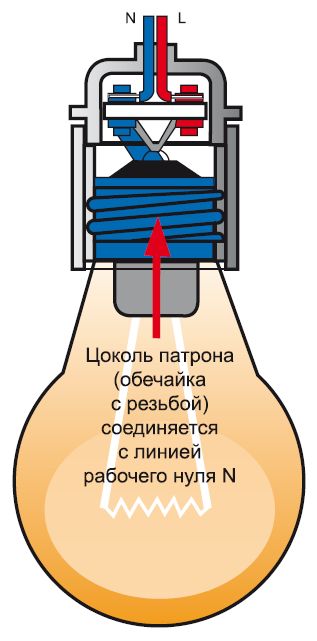

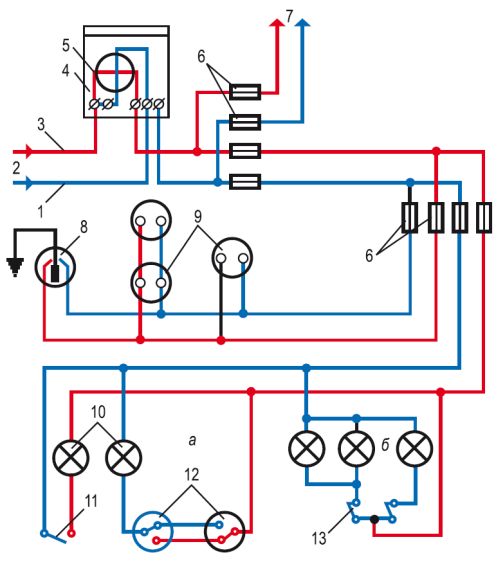

Одно из основных правил в установке любого типа выключателя, освещения или автоматического - он всегда ставится на фазовый провод. Казалось бы, какая разница - ведь, если установить выключатель на нулевой проводник, все равно цепь окажется разомкнутой и свет погаснет.

Разница есть. Допустим, выключатель установлен на нулевой проводник. Лампочка в светильнике перегорела, и ее понадобилось заменить. Первый ваш шаг - щелкнуть выключателем, разъединяя цепь, и спокойно вывинчивать неисправную лампочку в полной уверенности, что тока в цепи нет (лампочка-то не горит). Однако при разорванной цепи на ноле напряжение в фазовом проводе никуда не делось. Случайно прикоснувшись к фазовому контакту в патроне, человек моментально становится свежеиспеченным нолем, то есть его бьет током. Если произошел контакт ТПЖ с корпусом светильника в результате поломки, то прикосновение к такому прибору может стать последним.

Для аналогии можно привести пример с водопроводной трубой: перекрыв кран, горе-водопроводчик начинает сверлить трубу до крана, а не после. В результате этого из трубы ударит фонтан воды, хотя из крана не выльется ни капли.

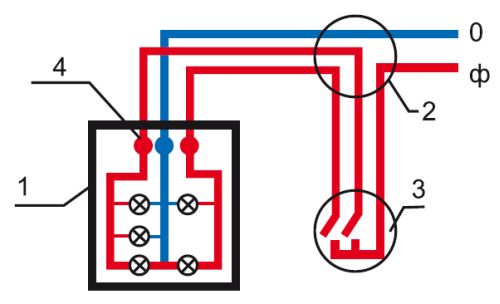

К выключателю всегда подходит один провод, который замыкается и размыкается внутри выключателя. Со стороны кажется, что провода два. Объяснить это просто - фазовый проводник образует петлю, которая опускается или поднимается к выключателю. На вершине петля режется и концы разъединенного провода соединяются с контактами выключателя. Теперь, щелкнув клавишей, можно соединить и разъединить цепь. Жил становится 3, если выключатель двухклавишный. По одному проводнику подходит ток, а по двум - выходит. Одной клавишей разрывается одна линия, в то время как вторая работает. Соответственно, у трехклавишного выключателя будет 4 жилы - 1 на вход и 3 на выход.

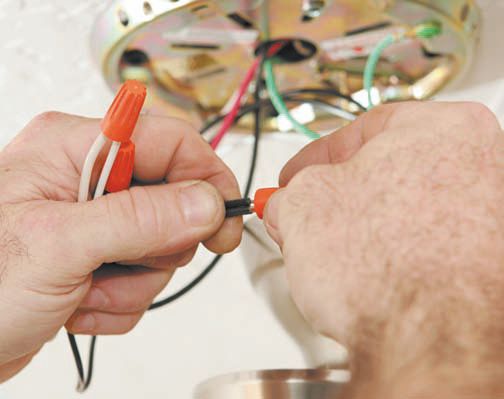

Для примера можно показать, как происходит монтаж проводов в люстре с несколькими лампочками . Допустим, в светильнике 5 лампочек. Требуется установить двухклавишный выключатель, чтобы при нажатии одной клавиши загорались 3 лампочки, при нажатии второй - 2. Практически в каждой люстре в чаше есть колодка, через которую соединяются провода. В эту колодку с одной стороны вставляется фазовый провод, с другого конца - кабель, который разветвляется на 3 - по числу подключаемых патронов. Точно так же подключается и второй фазовый проводник, только он разветвляется на 2 провода. Нулевой провод 1, и он, присоединяясь ко второму контакту патрона, объединяется в выходящий проводник. Чтобы не вылущивать отдельные жилы из внешней оболочки, для подведения и отвода тока к выключателю используется обычный двужильный провод, к двухклавишному - трехжильный и т. д.

Если устанавливать в качестве выключателя диммер, то первое, на что стоит обратить внимание, - это на какую мощность он рассчитан. Если на диммере есть надпись 300 Вт, значит, он рассчитан на люстру из 5 лампочек по 60 Вт каждая. Есть устройства для домашнего использования с мощностью и 1000 Вт. При помощи такого светорегулятора можно менять уровень освещения в нескольких комнатах сразу. Устанавливается диммер точно так же, как и обычный выключатель. Единственное отличие - на контактах светорегулятора есть обозначение, какой именно провод подключать к тому или иному контакту. От этого зависит корректность его работы. Контакт для входящего провода обозначается латинской буквой «L».

Проходной выключатель

Проходной выключатель отличается от обычного количеством контактов. Если у обычного одноклавишного их 2, то у проходного 3 контакта. К одному подключается входящий провод, к другому - идущий к источнику света, третий идет к другому такому же выключателю.

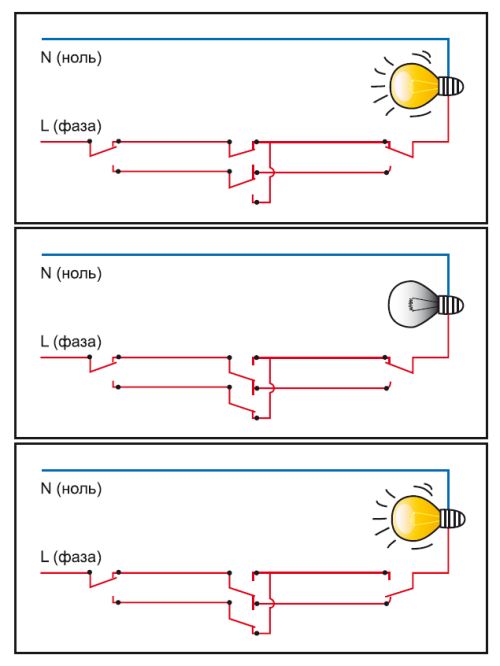

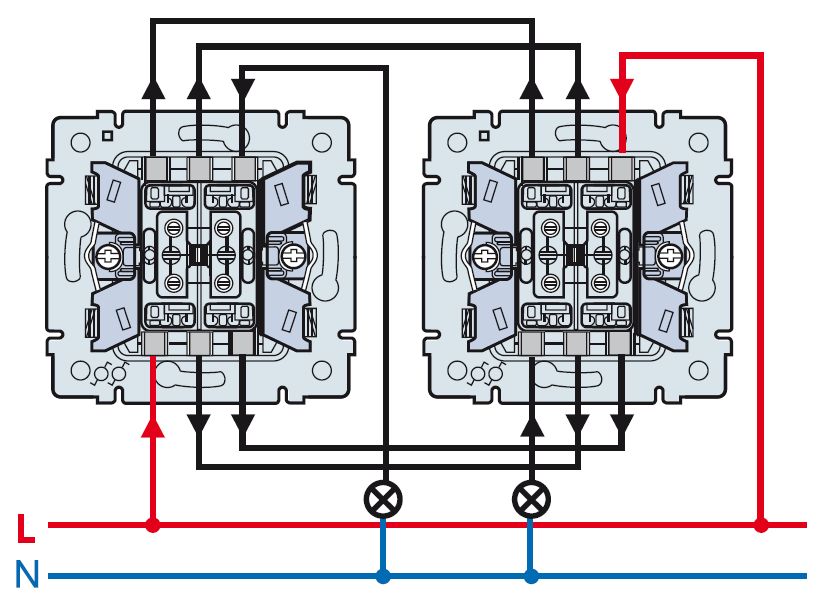

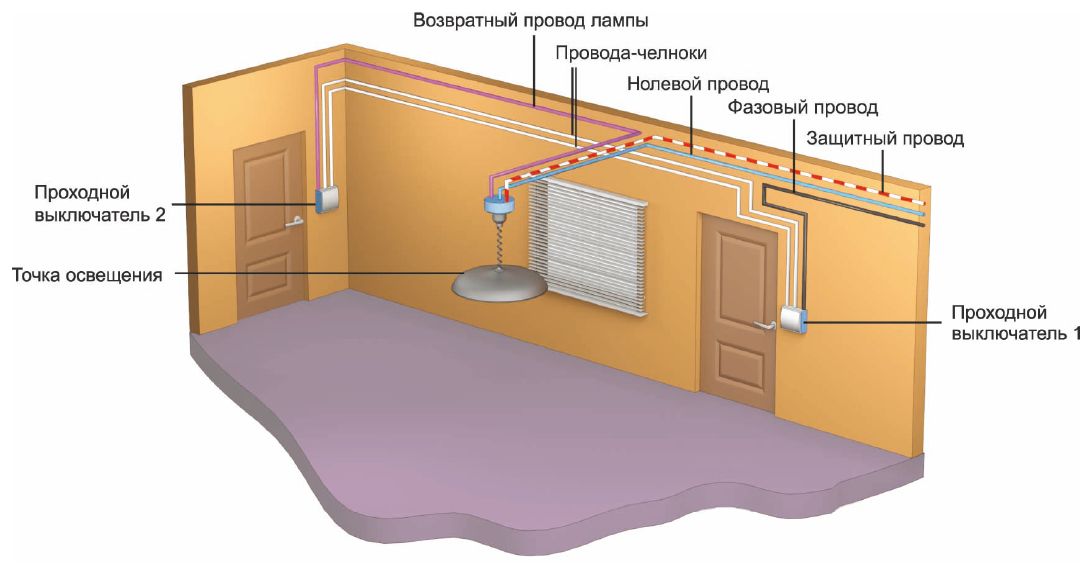

У двухклавишного выключателя 4 контакта. На рисунках хорошо видно, как управлять источником освещения при помощи проходных выключателей из 3 разных мест. На колодке специальными обозначениями показано, какой контакт чему соответствует. Важно не перепутать порядок подключения при монтаже.

Монтаж светильников

После того как проводка смонтирована, а выключатели установлены, можно крепить светильник к поверхности. Для этого существует несколько способов. Встраиваемые точечные светильники крепятся проще всего - в гипсокартоне прорезается круглое отверстие при помощи коронки с изменяющимся диаметром режущего полотна, после чего светильник просто вставляется внутрь. При этом надо придерживать пальцами пружинные лапки, прижав их к корпусу светильника.

После того как светильник войдет на достаточную глубину, лапки прижмут его к месту. Конечно, перед этим нужно присоединить провода к контактам. Точечные светильники бывают разных размеров. В быту чаще всего используются лампы с маркировкой R39, R50, R63 и R80. Эти цифры и буквы обозначают размер лампочек, который соответствует диаметру внутреннего отверстия в миллиметрах.

Точечные светильники можно монтировать не только в потолке, но и в любых пустотелых конструкциях - перегородках, облицовке и объемных фигурах. Точечный светильник очень легко вынуть из отверстия в потолке. Его ремонт, замена или смена лампочки не составят никакого труда.

Главная проблема при смене светильника (допустим, не понравился цвет) - следить, чтобы провода не нырнули в отверстие. Достать их оттуда, не разбирая конструкцию, будет затруднительно. Фазовый провод крепится к самому дальнему контакту в патроне, то есть не на тот, который контактирует с резьбой, а на тот, который соприкасается с кончиком цоколя. Это безопаснее всего.

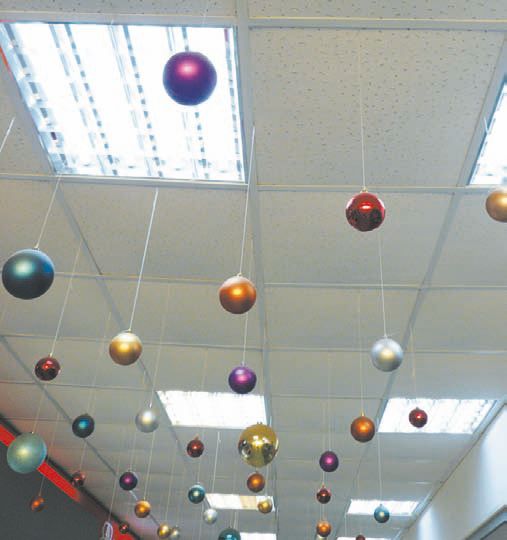

Монтаж встраиваемого светильника на потолок «Армстронг» и вовсе не составляет никакого труда. Благодаря тому, что ячейки каркаса имеют такие же размеры, как и сам светильник, его остается только вставить и подключить провода к контактам.

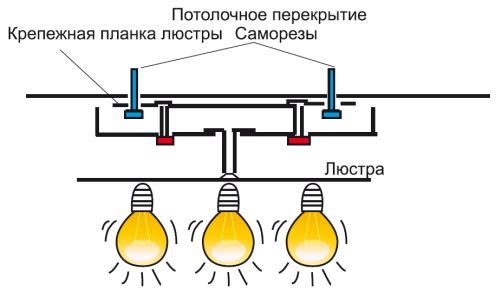

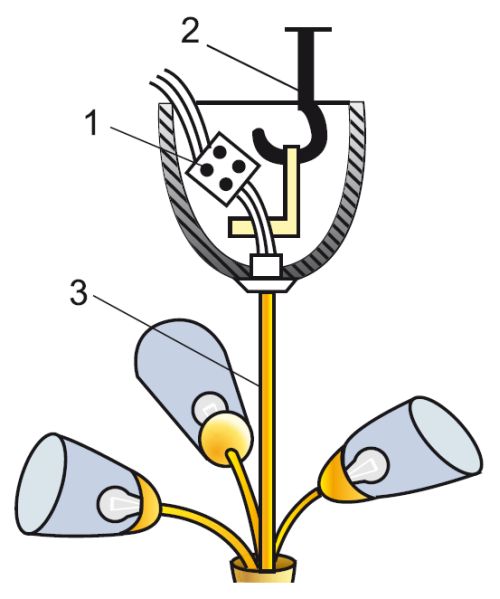

Обычная люстра крепится 2 способами : вешается на крючок или прикручивается дюбель-гвоздями либо шурупами. Для этого на пластине, которая находится внутри декоративной чаши, закрывающей место соединения, есть отверстия. Если люстра вешается на крюк, используются специальные дюбеля, у которых вместо обычного шурупа крючок. Когда люстра достаточно массивна, то вместо дюбель- гвоздей используют металлический анкер диаметром 8–10 мм, который выдерживает нагрузку до 80 кг. Перед тем как вкручивать крюк, его необходимо обернуть двумя слоями изоленты.

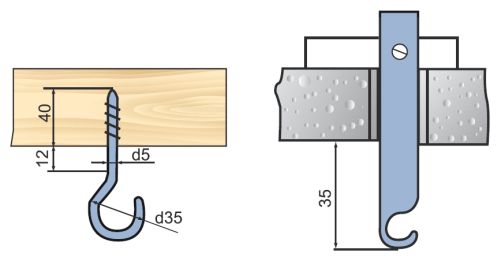

Есть вариант, когда потолок пробивается до канала, идущего в плите, и крючок вешается на кусок стального прутка. Он краями заходит в отверстие канала. Затем проем заделывается штукатуркой или гипсовым клеем.

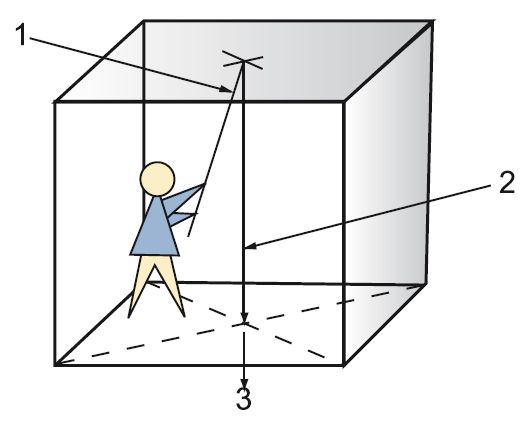

Чтобы люстра размещалась в центре потолка, используется нехитрый метод - из одного угла в другой чертятся линии. В точке их пересечения будет центр, в который можно установить светильник.

Настенные светильники крепятся при помощи дюбель-гвоздей или шурупов. Когда требуется повесить бра на стену, в конструкцию гипсокартонного каркаса необходимо включить дополнительный брус или профиль. Если такового нет, бра не должно быть тяжелым (не более 1 кг), и оно крепится при помощи дюбелей-бабочек.

Галогенные лампы с подключением через трансформатор

Для экономии и безопасности эксплуатации электроэнергии применяются схемы освещения, где используется не 220 В, а намного меньшие показатели номинального напряжения. Примером служат галогенные лампы на 6, 12 и 24 В. Низковольтные галогенные лампы светят ничуть не ярче, чем обычные, а энергии потребляют на порядок меньше. К тому же невысокое напряжение гарантирует безопасность человека.

Обычно такие лампы устанавливают в ванных комнатах по соображениям безопасности. Единственное «но» при работе галогенных ламп - они требуют установки понижающего трансформатора.

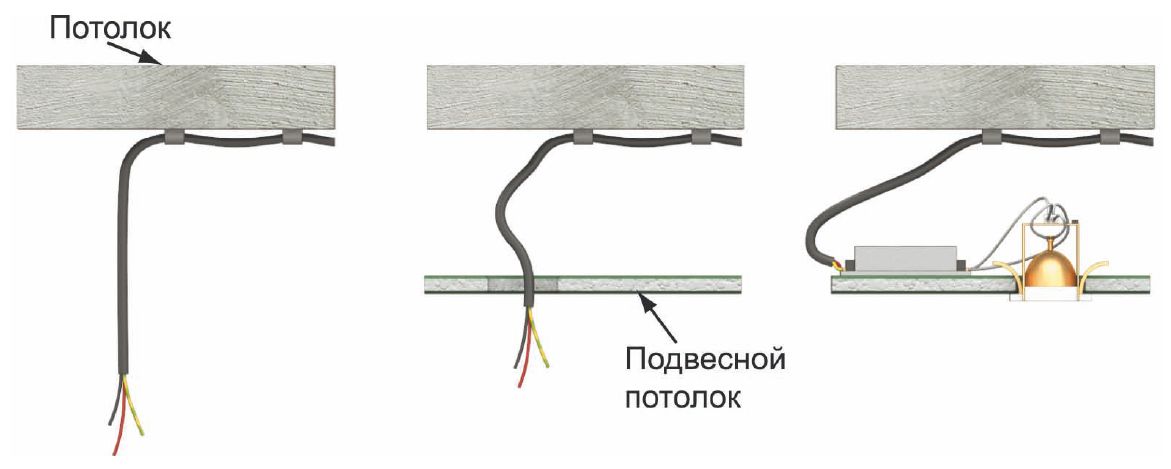

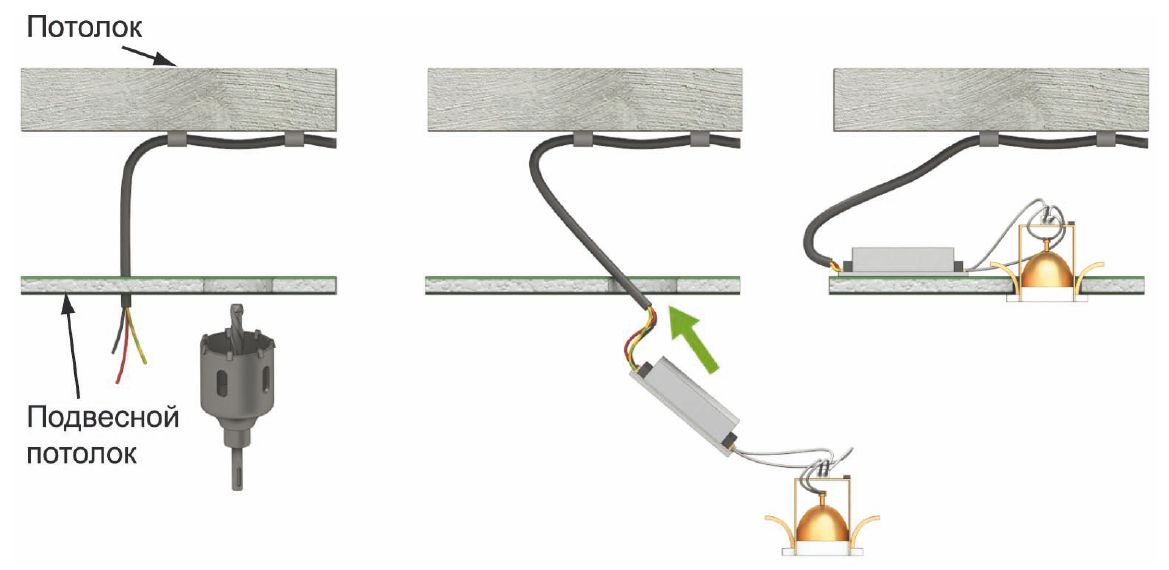

Галогенные лампы такого вольтажа устанавливаются во встроенные светильники в подвесных потолках. Современные электронные трансформаторы имеют небольшие размеры, которые позволяют с легкостью монтировать их прямо на каркас потолка. Выбирать трансформатор для лампы необходимо таким образом.

Сначала рисуется схема освещения, в которой указаны количество ламп и их мощность, затем последняя величина суммируется и к полученному числу прибавляется 10–15 % (на всякий случай).

Для примера можно предложить такую схему: помещение освещают 6 ламп по 12 В каждая. Умножаем 12 х 16 =196 Вт, округляем до 200 Вт - это и будет показатель мощности требуемого трансформатора. При установке и эксплуатации такого прибора нужно помнить, что при работе он может сильно нагреваться (до +90 °C). Не стоит приобретать трансформатор с завышенной мощностью. Лучше всего, когда он работает на полную нагрузку. Например, если есть трансформатор на 300 Вт, а к нему планируется подключить лампочки с суммарной мощностью в 250 Вт, то лучше добавить еще пару по 24 В.

Потолок, за которым расположен такой прибор, надо снабдить специальными лючками, чтобы в случае поломки или регулировки до него можно было легко добраться. Если зон освещения несколько, то вместо одного мощного трансформатора лучше приобрести несколько штук послабее - выйдет дешевле, да и устанавливать их легче. На группу освещения, работающую от трансформаторов, лучше выделить отдельный автомат, не допускающий перегрузки. Она весьма опасна для таких приборов.

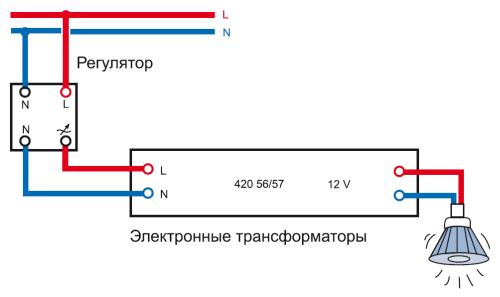

Примечание. Для низковольтных галогенных ламп не стоит устанавливать диммер. Он начинает работать некорректно, и срок службы сокращается.
