Электрика в деревянном доме своими руками, схемы которой будут описаны ниже, требует особого внимания при прокладке, ведь жилище из деревянных брусьев или бревен характеризуется повышенной пожароопасностью. Любая искра, перегрев проводки или ее замыкание могут стать фатальными, так что следует обязательно позаботиться о соблюдении всех мер безопасности.

По статистическим данным, большинство пожаров в деревянных домах возникает вследствие неправильной прокладки электрической проводки либо от неправильного выбора параметров провода, устройств защитного отключения и автоматов. Чтобы избежать подобных проблем и обезопасить свое имущество, следует планировать схему проводки в точном соответствии с требованиями действующих нормативов, придерживаясь при этом советов специалистов.

Главные составляющие электропроводки в деревянном доме

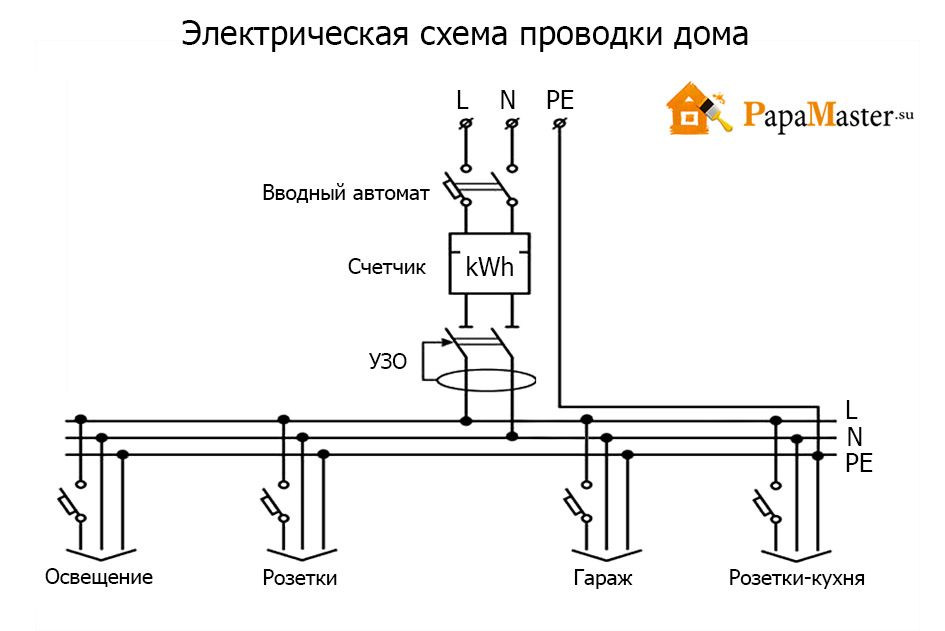

Из чего состоит электрическая система частного дома или отдельной квартиры? Основные ее составляющие — это электрические приборы, выполняющие роль потребителей электрики, и система, обеспечивающая подачу необходимого напряжения к бытовым устройствам. Последняя категория состоит не только из проводов, в нее входят распределительные коробки, розетки и выключатели, автоматы, устройство защитного отключения (УЗО), счетчик и другие вспомогательные приборы.

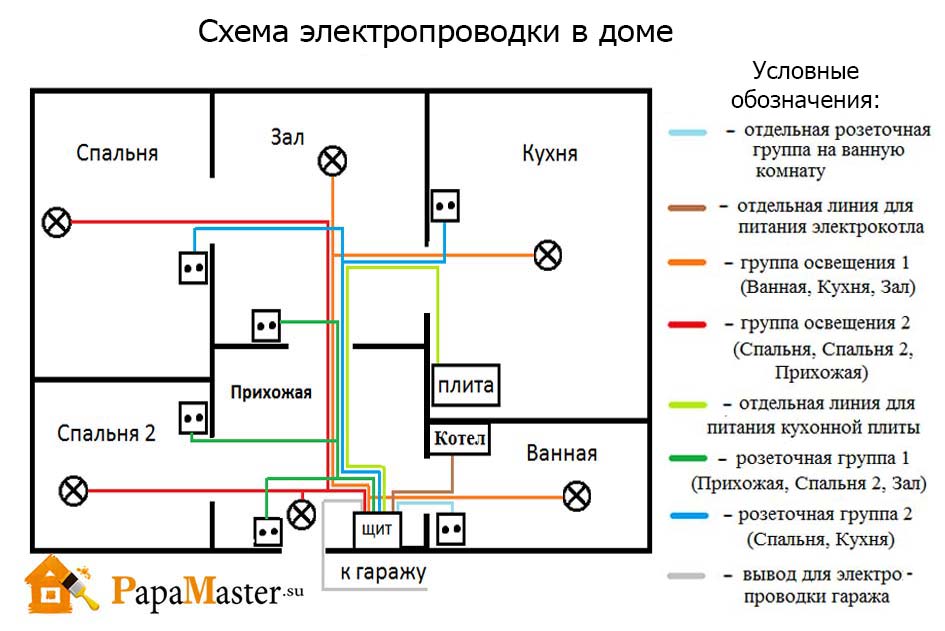

Для того чтобы уменьшить нагрузку на сеть, и обезопасить ее от короткого замыкания, бытовые электрические устройства делят на условные группы, в зависимости от мощности, и подключают к отдельным линиям. Каждая такая линия, в свою очередь, подсоединяется к выделенному автомату. Самая простая схема электропроводки учитывает следующие группы приборов:

• розеточная группа для ванной комнаты;
• линия питания электрического котла;
• освещение ванной комнаты, кухни и гостиной;
• освещение спален, прихожей и коридоров;
• питание для электрической плиты на кухне;
• группа розеток в прихожей, спальне и гостиной;
• кухонные розетки;
• электрическое питание для гаража и вспомогательных помещений.

Для частного дома или дачи также актуальным становится выделение одного автомата на уличное освещение. С его помощью можно оставить подсветку на улице в рабочем состоянии даже при необходимости отключения остальной части дома.

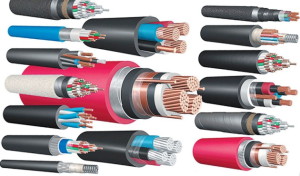

Выбор электрического кабеля

От выбора электрического кабеля зависит не только максимально возможная нагрузка на сеть, но и безопасность вашего дома.

Еще несколько лет назад для устройства проводки в домах часто использовался кабель марки ПУНП. Данная аббревиатура расшифровывается как Провод Универсальный Плоский. Одна из его разновидностей — АПУНП, имеет алюминиевые жилы, тогда как остальная продукция данной марки в качестве токопроводящего элемента использует медь. ПУНП стоит относительно недорого, поэтому находил широкое применение при проводке электричества в домах и квартирах. В чем же причина того, что сейчас специалисты по электротехнике содрогаются при одном лишь упоминании об электропроводах марки ПУНП?

Проблема кроется в том, что ПУНП производится в соответствии с ТУ 16.К13-020-93, в то время как качественная продукция, попадающая на наш рынок, отвечает более строгим требованиям ГОСТ 22483-77. Согласно с текстом ТУ 16.К13-020-93, допускается производить провода, у которых площадь сечения составляет на 30% меньше от номинального значения. Толщина защитных оболочек, нанесенных на медные или алюминиевые проводники, по ТУ может составлять 0,3 мм, тогда как ГОСТ не допускает обмотки тоньше 0,4-0,5 мм. Даже такая небольшая разница разительно сказывается на защитных и эксплуатационных свойствах проводки. Что это означает на практике?

После решения сделать разводку своими руками, вы проводите расчеты суммарной мощности всех приборов, установленных в доме, и определяете, что оптимальное сечение медного провода должно составлять 2,5 мм ² . Купив кабель в магазине и открыв упаковку, вы обнаружите, что толщина кабеля не соответствует заявленной — вместо положенных 1,8 мм, каждая отдельная жила имеет всего 1,5 мм. На деле это дает довольно значительное отличие в площади сечения — 1,76 мм ² против заявленных производителем 2,5 мм ² . Установив такую проводку, можно уже вскоре ощутить проблемы с внезапным срабатыванием автоматов и УЗО, перегревом провода и короткими замыканиями. Все перечисленное грозит не только поломкой дорогостоящего оборудования, но и пожаром.

Единственный выход из ситуации — отказаться от использования ПУНП в пользу более современных и безопасных аналогов — ВВГнг или NYM.

Способы укладки кабеля

После составления подробной схемы разводки кабелей наступает черед следующего этапа работ — укладки кабеля. Монтаж проводки можно проводить двумя способами — открытым и скрытым.

Специалисты настоятельно не рекомендуют использовать для деревянных домов скрытый способ разводки электропроводки, так как при этом практически полностью теряется возможность оперативного вмешательства в электрическую систему. Второй негативный фактор — высокая стоимость работ, ведь разводка электропроводки в таком случае учитывается еще на стадии проекта. Если скрытый монтаж проводов осуществляется при помощи штробления стен и последующей их заделки, то следы от многочисленных штроб будут выглядеть не эстетично на фоне обстановки из дерева.

Установку проводки внутри стен лучше всего использовать в случаях, когда планируется последующая полная обшивка стен, которая скроет места прокладки кабелей. Вся электрика в доме из дерева укладывается только в металлорукаве или трубе, применение пластиковых гофрированных труб не допускается в связи с повышенной пожароопасностью. В местах стыковки кабелей устанавливаются металлические распределительные коробки, проходы сквозь стены также выполняются в металле.

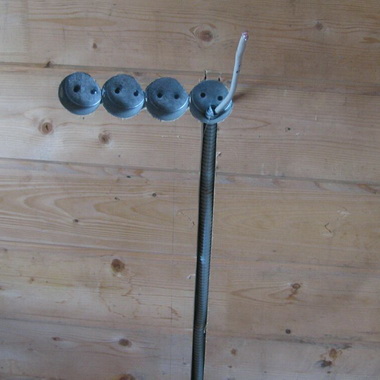

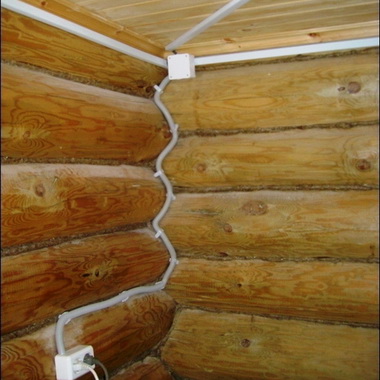

Открытый монтаж — наиболее подходящий вариант проводки в доме. Ее легко можно создать своими руками, а в случае необходимости — произвести ремонт, замену отдельных компонентов или модернизацию. Открытая проводка в деревянном доме — это залог безопасности, ведь в непредвиденных случаях к ней гораздо легче добраться, а риск возгорания такой системы в несколько раз ниже, чем у скрытых проводов.

Укладку проводов своими руками начинают с выбора способа укладки. Наибольшей популярностью пользуются такие методы открытого монтажа:

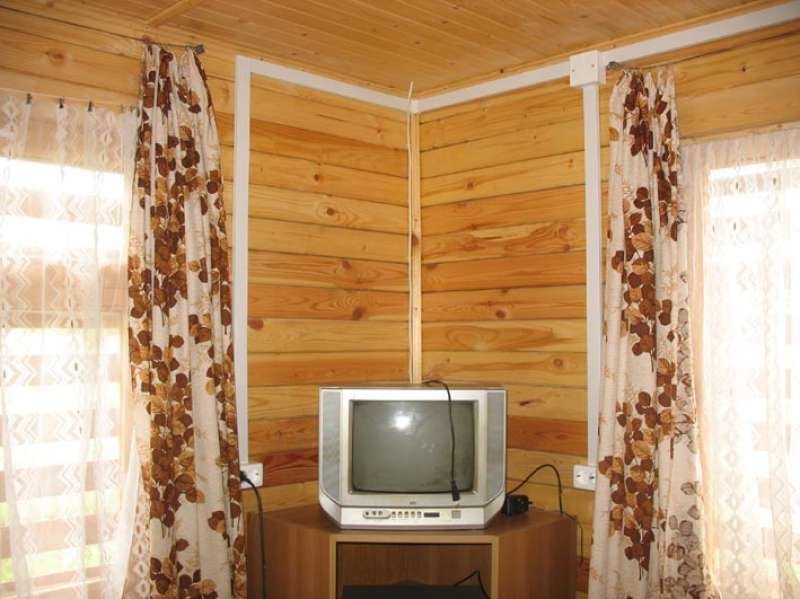

• в самозатухающих пластиковых кабель-каналах;

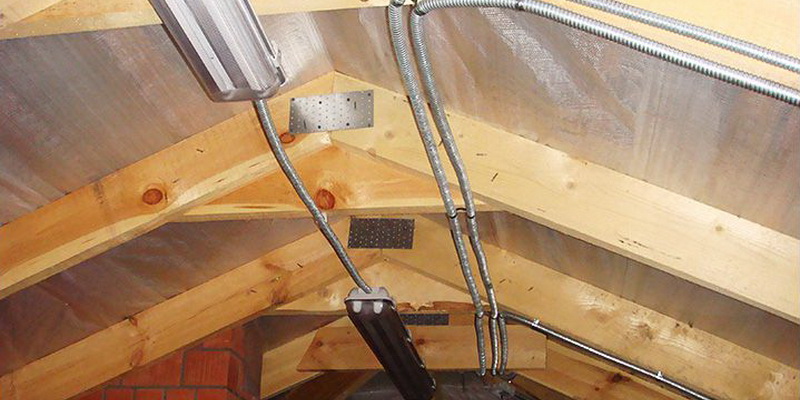

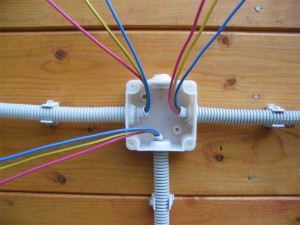

• в гофрированных трубах;

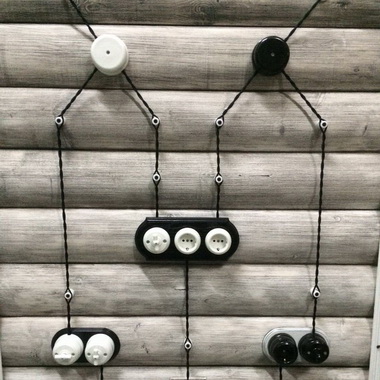

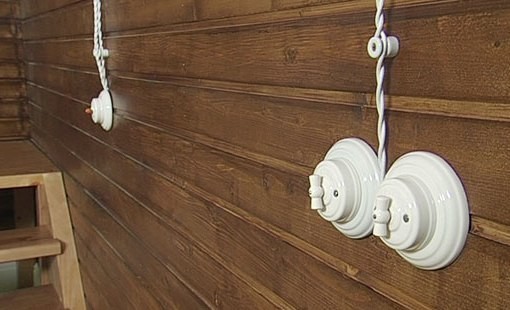

• на изоляторах (в стиле ретро);
• на скобах.

Из перечисленных выше методов, наиболее безопасной, простой и удобной является прокладка кабелей в пластиковых коробах — кабель-каналах. Полимерный материал, из которого они изготовлены, не поддерживает горение, так что даже в случае короткого замыкания стены вашего дома будут оставаться в полной безопасности. Такие конструкции производятся в различных расцветках, что позволяет подобрать их в точном соответствии с интерьером и вкусом хозяев жилья. Проложив короб по периметру комнаты под потолком, добиваются практически полной его незаметности — выбрав изделие красивого цвета и фактуры «под дерево», им с успехом можно заменить багет.

Меры предосторожности

Для того чтобы электропроводка в деревянном доме не доставляла хлопот в будущем, после монтажа следует тщательно ее проверить. Всю работу могут качественно сделать только приглашенные специалисты из городской электролаборатории. При помощи специального оборудования они проводят весь комплекс замеров: определение сопротивления изоляции, проводника заземления и петли «фаза-ноль», делают полную нагрузку автоматов, проверяют устройство защитного отключения.

На основании полученных данных, вам на руки выдается протокол для подтверждения правильности проведенных работ перед организацией, которая занимается энергоснабжением.

Распечатанная цветная схема разводки электропроводки наклеивается на внутреннюю поверхность дверцы распределительного щитка. Обязательно укажите на ней, какие автоматы подключены к конкретным группам приборов — в случае острой необходимости такая информация может быть очень полезной.

Электрификация частного сектора непосредственно требует серьезного подхода. Некоторое обустройство, в том числе и прокладка электропроводки в доме выполняется своими силами. Пренебрежение профессиональными работниками должно быть обоснованным, иначе никакого эффекта, кроме как отсутствие безопасности при пользовании электричеством, вы не добьетесь. Для того чтобы избежать подобных проблем, поговорим о том, как выполняется разводка электропроводки в частном доме.

Для идеально положительного исхода требуется руководствоваться правилами монтажа и некоторыми требованиями ПУЭ. Для счастливых обладателей собственно дома, советы, которые мы приведем ниже будут полезными.

Совет! Обязательно перед тем, как сделать разводку электропроводки в доме, необходимо создать схему, на которую вы будете ориентироваться в процессе работы.

Как ни крути, но применение инструментов для разводки электропроводки необходимо, так как голыми руками нельзя добиться точности и безошибочного исполнения. Поэтому предлагаем вам перечень инструментов, которыми прежде всего следует обзавестись:

• отвертка-индикатор;
• тестер или мультиметр;
• молоток и перфоратор;
• плоскогубцы, пассатижи;
• плоские и фигурные отвертки;
• изоляционный материал жидкая изоляция или изолента);
• штроборез.

Не каждый домашний умелец знает, как правильно прокладывается электропроводка в доме своими руками. Мы поможем сформулировать основы для начинающего мастера и оснастить дом светом и теплом.

1

Устройство электрокоммуникаций можно осуществлять как открытым, так и закрытым способом. Открытый тип прокладывают на поверхности стены, прикрывая кабели пластиковыми трубками или плинтусами. Уровень высоты для этого типа не регламентируется и выбирается произвольно. При выполнении запрещено совмещение кабелей различной мощности в одном плинтусе. Причем данные декоративные элементы необходимо выбирать из несгорающего материала, который, к тому же, обладает изоляционными свойствами. В подвальных и чердачных помещениях кабели укрепляют при помощи специальных скоб.

Электропроводка скрытого типа располагается в специально предназначенных для этой цели пустотах, внутри конструкций подвесных потолков или перегородок. Прокладывание силового кабеля рекомендуется делать одновременно с устройством полов. Если готовых ниш нет, то производится , а в полученные борозды и укладывается провод. При устройстве электросистемы для осветительных приборов под слоем штукатурки необходимо применять кабели, имеющие защитную изоляцию.

2

Делая монтаж электропроводки в частном доме, необходимо помнить, что скрытые штукатуркой коммуникации должны пролегать идеально ровно по горизонтали или вертикали. Прокладывая кабели во всевозможных пустотах, можно выискивать кратчайшие пути, экономя при этом провод. Монтируя электричество в подвесных конструкциях потолков, необходимо применять материалы, которые не поддерживают горение. Выполняя монтаж в помещениях с высокой влажностью, не применяйте провода, имеющие защитную оболочку из металла.

Прежде чем начинать работы, необходимо тщательно продумать, как провести электропроводку в доме, соблюдая все правила безопасности. Ведь неправильно выполненные работы могут иметь неприятные последствия. В местах разветвления кабеля необходимо устанавливать специальные распределительные коробки, которые будут скрывать места соединений и предохранять их от нежелательного замыкания. Выполняя , необходимо устанавливать розетки и выключатели особого вида.

Высота установки электрокабеля регулируется самостоятельно, но должна быть не менее 40 см от пола, для безопасности жильцов дома от поражения электричеством в случае непредвиденного затопления. Следуя регламентам техники безопасности, розетки следует устанавливать на значительном расстоянии от раковин и радиаторов отопления. Расстояние между этими объектами должно быть не менее 50 см.

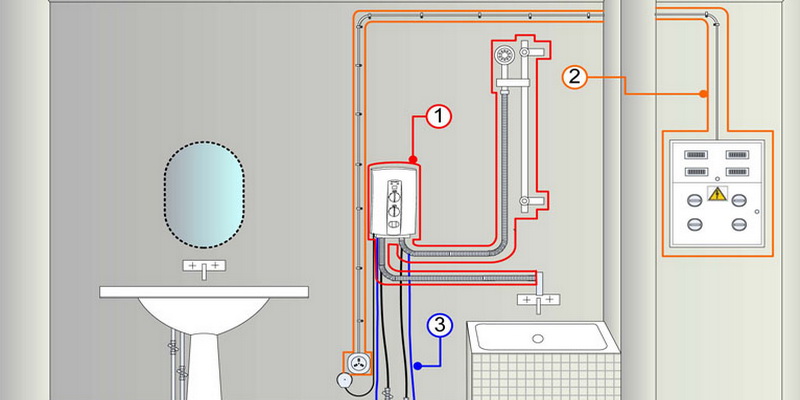

Установка же розеток в помещениях, предрасположенных к высокой влажности (бани, сауны), допускается на расстоянии, превышающем 2,6 м от источника воды.

При установке электродвигателей и различного другого силового оборудования необходимо выбирать модели, доступ к внутренней части которых возможен только при помощи специальных инструментов. Подключение приборов и электроплит требует применения кабеля, имеющего соответствующее сечение и обязательно покрытого металлической оболочкой. Такой провод можно прокладывать под полом, выбирая наиболее короткий путь от автоматов к прибору.

До того, как проложить проводку в доме, необходимо составить на бумаге подробный план, отмечая на нем каждый выключатель и места расположения отопительных и силовых приборов. При помощи схемы можно точно рассчитать необходимое количество кабелей определенного сечения, что позволит серьезно сэкономить средства. Далее мы расскажем, как выполнить электропроводку в доме, и даже самый далекий от электричества человек сможет это сделать самостоятельно.

3 Проводка в доме своими руками – приступаем к работам

Монтаж электрокоммуникаций не представляет ничего сложного, главное – это соблюдение необходимой последовательности, и обязательно все получится. Так что теперь самое время приступить непосредственно к обсуждению процесса, как сделать электропроводку в доме.

Как сделать проводку в доме своими руками - пошаговая схема

Шаг 1: Разметка

Прежде чем начинать монтаж, независимо от выбранного типа, необходимо сделать разметку, начертив непосредственно на стене места, где будут располагаться распределительные коробки, выключатели и, конечно же, розетки. Также необходимо отметить трассу прохождения проводов, где они будут монтироваться. Разметка делается при помощи мелка или маркера и длинной линейки. В качестве упрощенного варианта, чтобы разметить места прохождения кабеля, можно использовать капроновый шнур, окрашенный яркой краской.

Шаг 2: Подготовка посадочных мест

С помощью перфоратора в местах, где будут располагаться распределительные коробки, необходимо высверлить отверстия, диаметр которых не должен превышать 70 мм. А там, где предполагается вход провода, пробиваются дополнительные углубления для облегчения монтажных работ. При работе с перфоратором желательно место сверления периодически смачивать водой. Это поможет сохранить сверло, да и пыли будет значительно меньше .

В местах проведения электроосвещения сквозь стену в другое помещение необходимо сделать отверстия небольшого диаметра. Если создаваемая частного дома по плану будет монтироваться в стену, в ней необходимо выштробить борозды, точно соответствующие схеме. Для этого подойдет болгарка или специально предназначенный строительный штроборез. Работая с болгаркой или перфоратором, для сохранения своего здоровья необходимо соблюдать определенные меры безопасности.

Шаг 3: Монтаж электропроводки

Укладывая провода, необходимо двигаться от распределительного щита в направлении монтажных коробок, постепенно переходя на осветительные приборы. Фиксацию кабеля на стене нужно делать при помощи крепежей, которые устанавливаются на расстоянии около 30 см. Места входа провода в распределительную коробку, а также все изгибы закрепляются дополнительно. Для фиксации можно использовать всевозможные остатки и обрезки провода, которые прибивают к стене, захватывая при этом монтируемый кабель. Также можно закреплять коммуникации, уложенные в углубления, при помощи раствора с добавлением алебастра.

Шаг 4: Установка монтажных коробок

В доме делается до проведения оштукатуривания помещения. Распределительные коробки устанавливают при помощи алебастрового раствора, небольшое количество которого закладывается в углубление. Прежде чем установить этот элемент, в него заводят провода, затем с применением определенной силы вдавливают в растворную массу, но так, чтобы края коробки выступали над поверхностью стены. Все подобные элементы должны находиться на одной горизонтали для ровного распределения выключателей.

Шаг 5: Соединение проводов

Прежде всего, с проводов снимается слой изоляции на расстоянии до 5 см от концов, тщательно при этом их зачищаем. Затем, внимательно следя за тем, чтобы ничего не перепутать, скручиваем их при помощи пассатижей, откусывая лишние концы кусачками, при этом оставляя скрутку не более 3 см. Соединив в нужном порядке провода, их изолируют обычной изолентой и закрывают крышки коробок. Выполнив таким образом монтаж, можно делать подключение электропроводки в доме к сети центральных электропередач.

Определившись с отоплением, водоснабжением и канализационной системой, предстоит ещё один очень важный этап. Речь идет о подводе электричества к частному дому и монтаже электропроводки. Как и при проектировании других систем, придется собрать необходимые документы для подключения электричества к земельному участку, и лишь после одобрении в соответствующей инстанции можно приступать, собственно, к электрификации участка.

Ввод электричества в частный дом: какие бывают виды и способы прокладки электропроводки

Продумав тип своего дома в плане его электробезопасности, а также выявив характеристики отдельных помещений включая подсобные строения и различные пристройки, куда также планируется проводка электросетей, можно приступить к созданию чертежа. Последний должен быть с четкой схемой проведения электропроводки в частном доме: от источника питания ко всем постройкам, а внутри них - уже к отдельным электроточкам.

Существует несколько видов электропроводов и способов их прокладки.

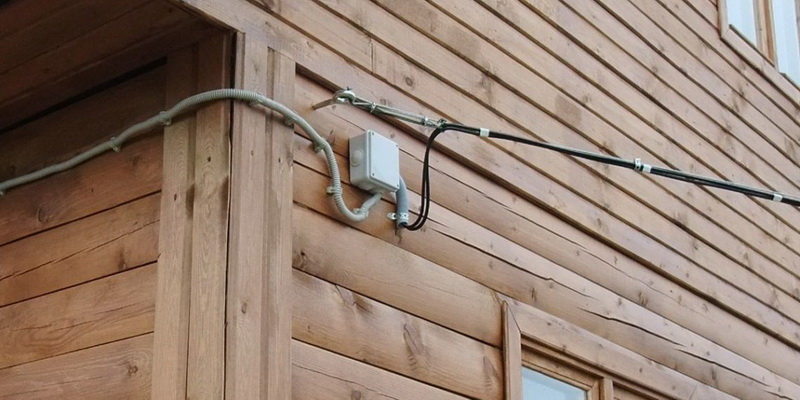

Открытая электропроводка укладывается непосредственно на поверхность стен или потолков с использованием специальных струн, тросов, роликов и изоляционных оболочек, электротехнических плинтусов и наличников.

В отдельных случаях при этом виде прокладки электропроводки провода дополнительно помещают в трубы, короба, гибкие металлические трубки, лотки и т. д.

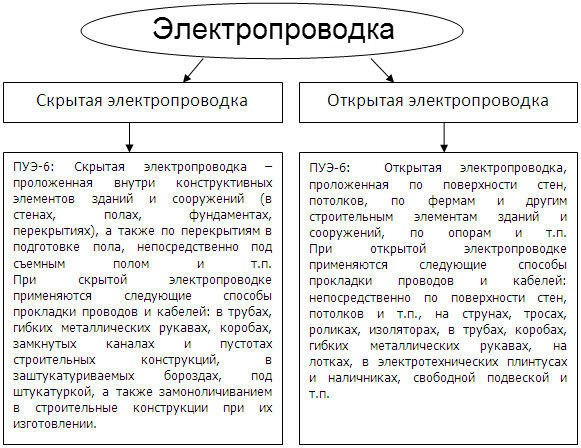

Какие бывают виды электропроводки открытого типа? Открытая проводка может быть стационарной, передвижной или даже переносной. Обычно ее применяют при подведении электричества к участку от источника воздушной линии, а также используют при прокладывании кабеля от дома на участок к различным хозяйственным постройкам.

Скрытая электропроводка обычно применяется в больших домах. Провода обязательно заделывают в стены, предварительно уложив в пластмассовые трубы, короба и т. п. При этом электропровода заранее подготавливаются на специальных технологических линиях.

По правилам монтажа скрытая электропроводка размещается в конструктивных элементах строения: в стене, полу, потолке. Она может проходить по перекрытиям, в замкнутых каналах или пустотах. Иногда внутренняя проводка делается монолитной еще в процессе строительства дома, когда провода вмуровываются в перекрытия и перегородки. Скрытая проводка выполняется внутри помещений.

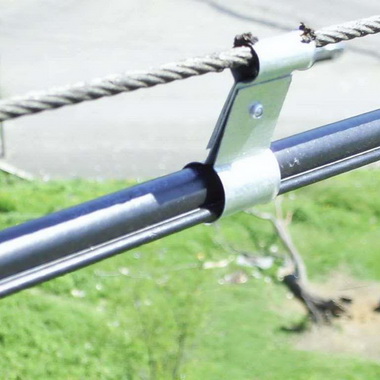

Тросовая электропроводка выполняется с использованием проводов, через которые пропущен специальный несущий трос. Помимо этого, можно применять проводку, выполненную с помощью установочных изолированных проводов или кабелей. Они обычно свободно подвешиваются или же, наоборот, жестко крепятся к специальным стальным несущим тросам.

При монтаже электропроводки в частном доме своими руками, если на тросовом проводе будет сделано ответвление, то нужно использовать специальные коробки, в которых находятся запасы тросов и проводов для возможного последующего соединения с отходящей линией.

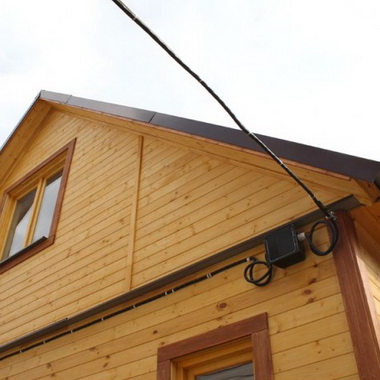

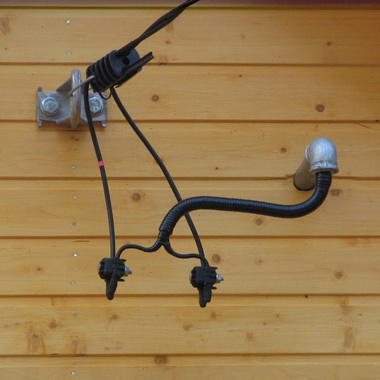

Для ввода электричества в частный дом при помощи тросовой проводки используются также специальные натяжные муфты, анкеры и зажимы, с помощью которых гораздо проще производить монтаж подобной конструкции.

При подключении электричества к частному дому распределение электроэнергии в постройке и на участке начинается с подведения проводки от наружных сетей - источников электроэнергии. Как к многоквартирному, так и к частному дому или дачному строению электрическая энергия подходит с напряжением 220 В. Она движется по линиям распределительной сети, которые отходят от трансформаторной подстанции. К подстанциям эта энергия подводится обычно трехфазным током по трехпроводным линиям высоковольтных электропередач. Используются в такой проводке, как правило, три фазовых провода и один нулевой (нейтральный).

В городских условиях такие провода обычно уложены в трубы, находящиеся в земле, а в сельской местности, где расстояние между строениями больше и где земля является объектом работы, проводка тянется по воздушным линиям.

Проведение электричества на участок к частному дому от линий электропередач

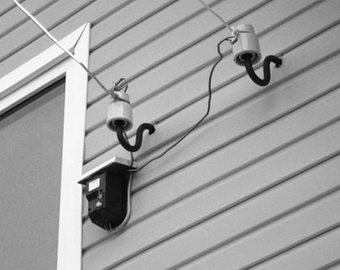

Один из способов проведения электричества на участок – выполнение отводов кабелей с высоковольтных линий электропередач. Особенно часто этот метод используется в сельской местности. При этом необходимо учесть все правила электро- и пожарной безопасности. Обычно основная воздушная линия в сельской местности проходит по центральной улице поселка или другого населенного пункта.

Чтоб провести электричество к частному дому своими руками этим способом, второй провод должен запитываться непосредственно от нулевого провода воздушных линий.

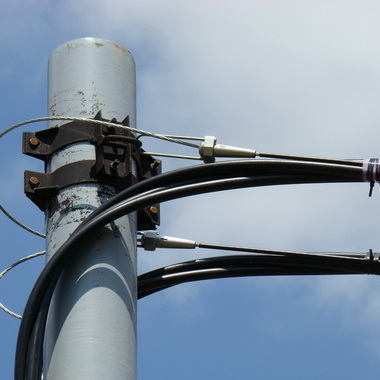

В сельской местности от воздушной линии к частному дому иногда отходят трех — и четырехпроводные ответвления. Это делается в тех случаях, когда провода отводятся к домам с двумя или тремя квартирами.

Ведь при таких условиях каждому из потребителей необходим свой фазовый провод, а нулевой провод при этом будет оставаться общим.

Следует знать, что при проведении электричества к частному дому на две квартиры отводятся три провода, а к многоквартирным домам подводятся четырехпроводные ответвления. Это позволяет более равномерно распределить нагрузку на провода. Чем равномернее разделены нагрузки на фазы, тем меньше потерь при передаче электрической энергии. Также четырехпроводные ответвления необходимо делать, когда в доме планируется установка трехфазных электроприемников.

Как провести электричество на земельный участок: монтаж вводного устройства

Перед тем как провести электричество на земельный участок, нужно смонтировать вводное устройство. Оно обычно устанавливается на вводе в местную электропроводку и позволяет автоматически отключить подачу тока в том случае, когда в проводке обнаружена какая-нибудь неисправность.

Помимо этого, вводное устройство позволит отключить проводку на время проведения ремонтных работ или же в случае, когда она будет длительное время бездействовать, то есть когда в использовании ее не будет необходимости.

В многоквартирных домах вводное устройство обычно устанавливается на лестничных клетках или в тамбурах. А в небольших домах, которые имеют максимум два этажа, это устройство монтируется снаружи строения, на его внешней стене.

В качестве вводного устройства можно использовать плавкий предохранитель или же иную защитную конструкцию, например автоматический выключатель. В частном доме номинальный ток защитной аппаратуры не должен превышать 25 А.

Если в качестве вводного устройства будет использоваться плавкий предохранитель, то к нему нужно добавить коммутационный аппарат. Он представляет собой пакетный выключатель или рубильник.

При использовании автоматического выключателя установка дополнительного коммутационного аппарата не потребуется.

Чтобы провести электричество на участок, как того требуют технологические правила, устанавливать любые предохранители, а вместе с ними однополюсные защитные автоматы разрешается только в фазовых проводах. На нулевых проводах такие устройства монтировать запрещено. Линию нулевого провода можно разрывать только в случае одновременного разрыва линий фазовых проводов.

Если будет однофазное ответвление, то придется устанавливать двухполюсные коммутационные или другие защитные системы. Можно также использовать и трехполюсную защитную систему, но только в том случае, если ввод планируется сделать двухпроводным или однофазным, и один из этих полюсов не будет функционировать.

Подвод электричества к частному дому: как подключить вводное устройство

Подключать вводное устройство нужно с помощью проводов с сечением 4-6 мм2. Если будут использоваться провода с медной жилой, то их сечение может быть 2,5 мм2. Подключать эти провода к вводному устройству можно самостоятельно, но само устройство устанавливать и подключать к сети должен только специалист, в полной мере отвечающий за качество работы.

Во время подвода электричества к частному дому своими руками при подключении любого одно- или трехфазного вводного устройства без использования специальной коммутационной конструкции необходимо соединять нулевой провод с аналогичным проводом, который затем будет подходить к счетчику.

Соединять провода при монтаже вводного устройства можно с помощью скрутки. Но в этом случае нужно дополнительно пропаять место соединения или сварить провода между собой. Если жилы используемых проводов алюминиевые, то выполнить подобные мероприятия будет весьма проблематично. Поэтому нужно взять контактный зажим для электрического аппарата. Лучше всего использовать одногнездный зажим для проводов с сечением 4 мм2.

Как правило, такой тип зажимов применяется в осветительных приборах или в распределительных коробках. Контактные винты здесь должны иметь диаметр 4-6 мм. Если в одной конструкции будут соединяться провода, изготовленные из разных металлов, то каждый из них нужно закреплять с помощью отдельного винта.

Документы для подключения электричества к частному дому на земельном участке

Прежде чем начинать монтаж электропроводки на участке или подводить электричество к частному дому, необходимо составить проект электроснабжения. Разрешение на использование электрической энергии можно получить лишь в том случае, если электроустановки будут запущены в эксплуатацию при наличии соответствующих документов. После предоставления и проверки документов для подключения электричества к частному дому потребитель получит абонентскую книжку для оплаты счетов за электричество.

На начальном этапе владелец электрических сетей должен предоставить потребителю необходимую информацию, касающуюся технических условий эксплуатации электрических сетей. На основании этих сведений потребитель должен составить схему электроснабжения своего дома и участка с хозяйственными постройками.

Далее эта схема должна быть согласована с владельцем электрической сети и местными органами госэнергонадзора. После монтажа электросетей, выполненного с соблюдением всех технических требований и норм, потребитель должен подать заявление на разрешение подключения к электросети. После этого владельцу сети рекомендуется проверить внутреннюю сеть на предмет соответствия составленному проекту. Также на данном этапе проводится инструктаж по технике безопасности эксплуатации электросетей и электроприборов. Лишь после всех этих процедур ответственная инстанция дает разрешение на подключение пользователя к общей электросети.

Представленные документы для подключения электричества к участку должны содержать подробную информацию о том, какие электроприборы, провода, установки, предохранители и автоматические выключатели будут задействованы при монтаже системы проводки. Здесь же нужно указать, какой способ прокладки проводки будет использоваться. Следует обязательно приложить схему внутренней электропроводки в доме, а также наружных сетей на участке и на пути к частному сектору.

Все ответвления, отходящие от внутренних линий, должны быть нанесены на общий . Схему внутренней проводки рекомендуется разместить на плане самого строения. Чтобы провести электричество в частный дом, на плане необходимо указать местонахождение электрических щитков, распределительных коробок, всех электрических точек - выключателей, стационарных светильников и других электроприборов.

Схема правильного монтажа электропроводки в частном доме своими руками

Правила монтажа электропроводки в доме в целом такие же, как и при монтаже электропроводки в квартире. Начинаются они с составления общего плана и отдельных схем электроснабжения определенных помещений и зон. Принцип работы остается тот же, только разница в масштабе диктует некоторые специфические моменты в монтаже, а также определяет количество используемого материала и характерные способы проведения работ на отдельных участках.

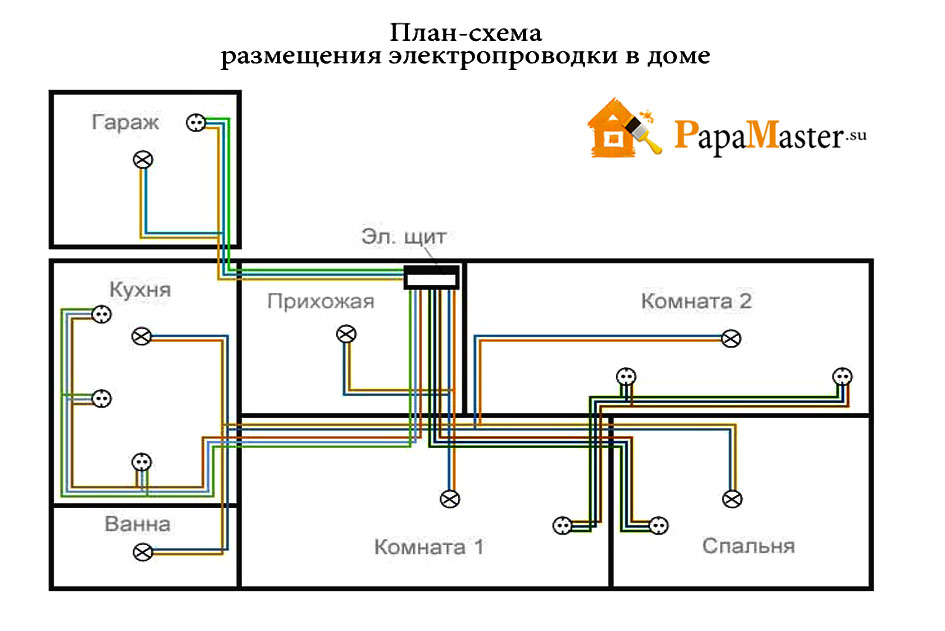

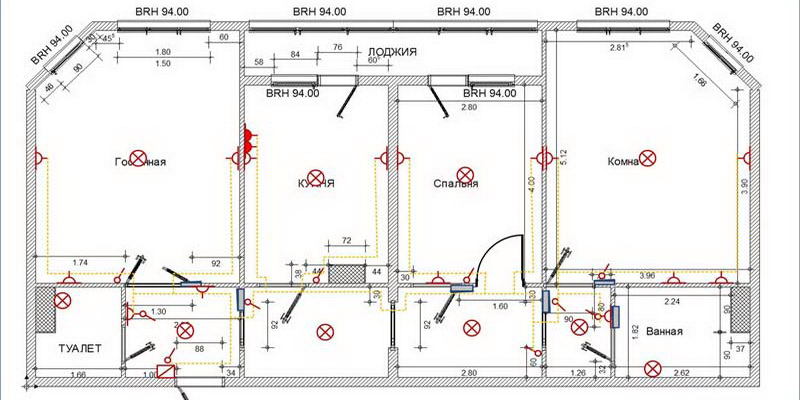

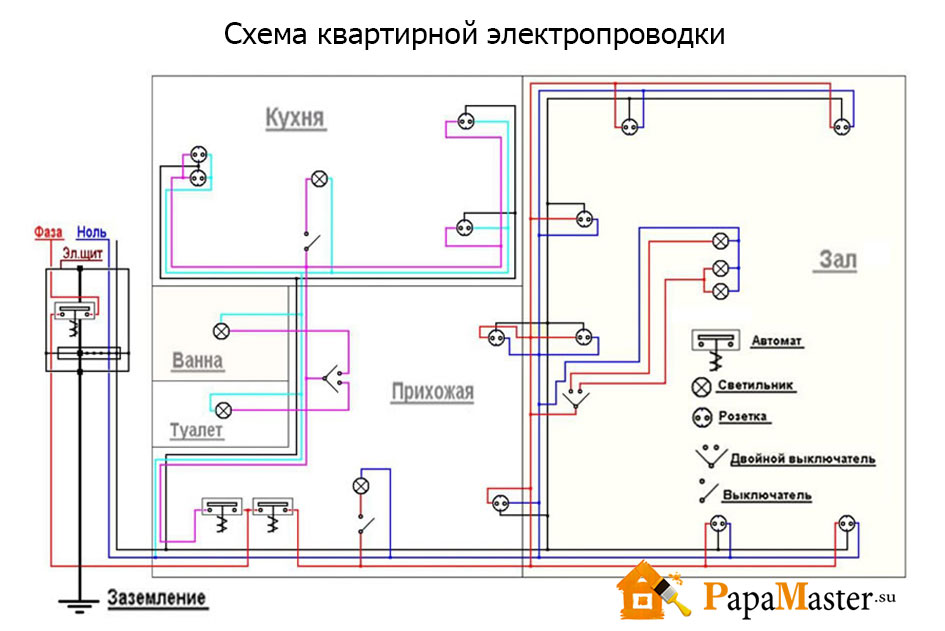

Составляя схему электропроводки в одноквартирном частном доме своими руками, следующие объекты необходимо обозначить римскими цифрами:

• крыльцо (I);
• тамбур (II);
• санузел (III);
• помещение для стирки (IV);
• прихожая (V);
• жилые комнаты (VI);
• кухня (VII);
• кладовая (VIII);
• веранда (IX).

В правильной схеме электропроводки в частном доме необходимо указать расположение всех устройств, обозначив их арабскими цифрами:

• силовой ящик (1);
• квартирный щиток (2);
• одно- или двухламповый светильник (3);
• штепсельная розетка с защитным контактом (4);
• однополюсный выключатель (5);
• кнопочный выключатель (кнопка) для звонка (6);
• звонок (7);
• фонарь (8);
• штепсельная розетка без защитного контакта (9);
• штепсельная розетка с выключателем (10);
• сдвоенный выключатель (11);
• многоламповый светильник с раздельным включением ламп (12).

В приложении к схеме монтажа электропроводки в частном доме своими руками желательно указать виды используемых проводников и способы их соединения, а также другие особенности проводки, причем все сведения нужно представлять как можно подробнее.

В схеме электропроводки могут быть особенности. Например, если розетка имеет два полюса, а также зануляющий контакт, то к ней должны подходить сразу три провода, один из которых зануляющий. Его нужно закреплять в конструкции сети так, чтобы нигде не было ни малейшего разрыва цепи.

Главное, что следует помнить при монтаже проводки в частном доме, - это то, что запрещено менять местами зануляющий и нулевой рабочий провода. В противном случае может возникнуть опасная для жизни ситуация - вероятность серьезного поражения электрическим током.

Фазовый и нулевой провода нужно соединять с контактными винтами в самой розетке. Если планируется установка штепсельной розетки, то ее следует соединять с фазовым и нулевым проводами. Тогда уже будет не важно, в каком порядке они подходят к конструкции.

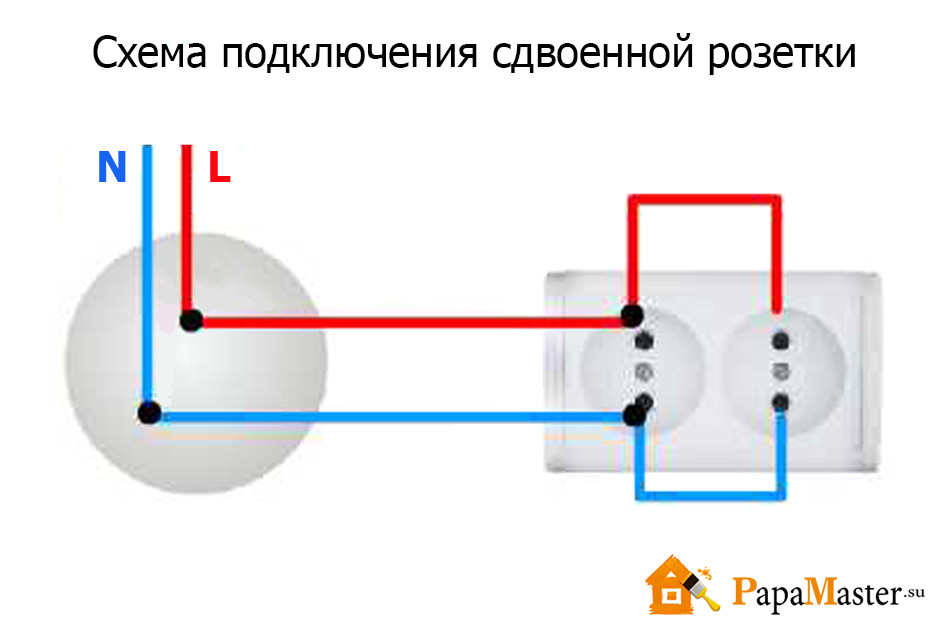

Если требуется установить в перегородке две розетки, то можно это сделать в одном отверстии, тогда получится так называемая сквозная розетка. Для подключения данной конструкции нужно всего лишь разместить в перегородке перемычку, которая и будет соединять гнезда этих розеток.

Установка в систему электропроводки светильника также может иметь свои особенности. Например, если осветительный прибор рассчитан на одну или две лампочки, то по пути от фазового провода к патрону светильника устанавливается выключатель. А под самим выключателем можно смонтировать штепсельную розетку.

Чтобы электроконструкция правильно функционировала, следует одно из гнезд розетки соединить с одним из контактных винтов выключателя, к которому планируется подвести фазовый провод. Второе гнездо в данном случае соединяется с нулевым проводом, что и требуется - сделать в осветительной коробке.

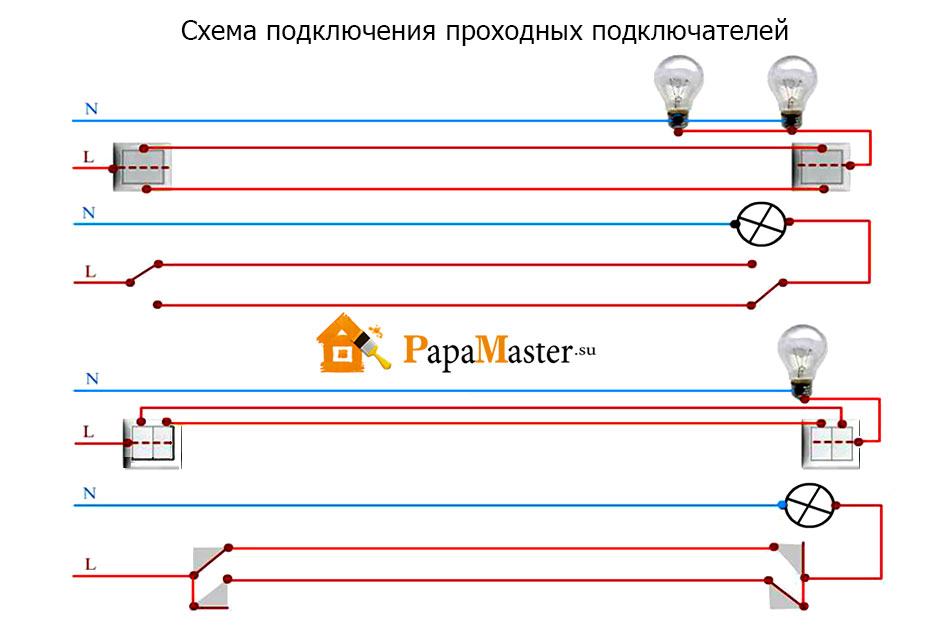

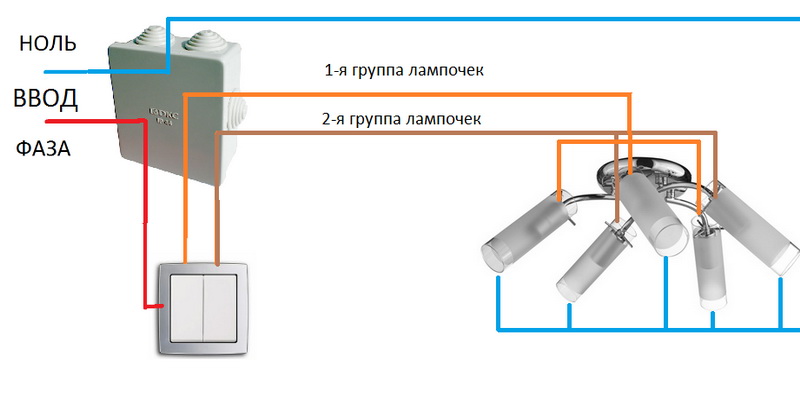

Допустим, нужно повесить люстру с раздельным включением ламп. В этом случае первые выводы от всех ламп следует соединить с нулевым проводом, а оба выключателя подвести к фазовому проводу. Электрический звонок подключают к сети через кнопочный выключатель. Следует использовать проводку и саму кнопку звонка, рассчитанные на напряжение 250 В. Категорически запрещается устанавливать кнопочный выключатель в сыром помещении или на улице.

Правила монтажа электропроводки в деревянном частном доме

Как при правильном монтаже электропроводки в частном доме, так и в квартире, нужно соблюдать единые меры безопасности. Но есть некоторые особые требования к частному дому и приусадебным строениям.

1. Металлический корпус электроприборов необходимо занулять. Это относится к однофазным электрическим плитам, бытовым электроприборам и машинам, мощность которых превышает 1,3 кВт. Также следует занулить все металлические трубы, в которые будут укладываться электропровода. Согласно правилам монтажа электропроводки в деревянном доме, зануление делается за счет прокладывания отдельного провода с сечением, равным сечению фазового провода. Этот отдельный провод должен идти от главного щитка, установленного в доме, соединяться с нулевым защитным проводником питающей сети перед счетчиком, что можно сделать со стороны ввода. Также такое соединение следует выполнить и перед любым отключающим устройством, если таковое будет предусмотрено в конструкции электропроводки.

2. В неотапливаемых помещениях (на чердаках, в подвалах, и т. п.) лучше делать открытый монтаж электропроводки.

3. В сырых и влажных помещениях (в ванной, туалете и на кухне) вся электропроводка должна быть скрытой. Следует соблюсти все полагающиеся меры безопасности, которые также распространяются и на проводку в квартире. По правилам монтажа электропроводки в частном доме нельзя использовать в качестве изоляционного материала стальные оболочки и металлические трубы. Розетки в сырых помещениях частного дома устанавливать категорически запрещается, лишь розетку с малой силой тока, рассчитанную на электрическую бритву, причем даже эту розетку нужно соединять с основной питающей сетью через разделяющий трансформатор.

Видео «Электричество в частном доме своими руками» наглядно демонстрирует, как самостоятельно выполняется электрификация участка и построек:

С электричеством шутки плохи - этому нас учат с детства. Но жизнь заставляет приспосабливаться, и при наличии определённых знаний, провести проводку в доме можно самостоятельно. Первым делом вам предстоит обозначить место, где будет находиться распределительный щит. Наиболее часто для него выбирают сухое тёплое помещение, фиксируя его на высоте порядка полутора метров. Щит является ключевым элементом и выступает в схеме начальным звеном. После установки можно приступить к планированию и разметке мест под розетки, выключатели, и прочие электроприборы.

Схема монтажа электропроводки в частном доме своими руками

Занимаясь составлением схемы монтажа электропроводки в частном доме нужно исходить из собственных потребностей. То есть, если норматив предполагает наличие двух розеток на одну комнату, а вам необходимо три, то естественно нужно остановиться на более удобном для вас варианте.

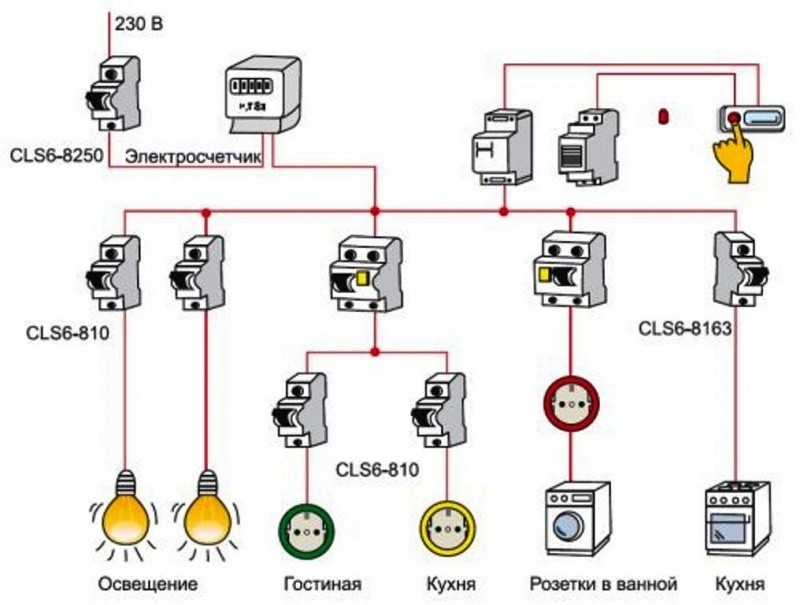

Схемы бывают двух типов: электрическая и монтажная. Первая помогает рассчитать количество приборов, потребляемых ток, выбрав допустимый вариант подключения. Вторая фактически является отображением электрической схемы на практике. На ней помечаются места монтажа устройств, рассчитывается количество соединительного кабеля и прочих расходных материалов.

Моменты, на которые стоит обратить внимание

Несмотря на то, что базовой схемы не существует, и каждая разрабатывается с учётом индивидуальных особенностей, существуют важные рекомендации, пренебрегать которыми не рекомендуется.

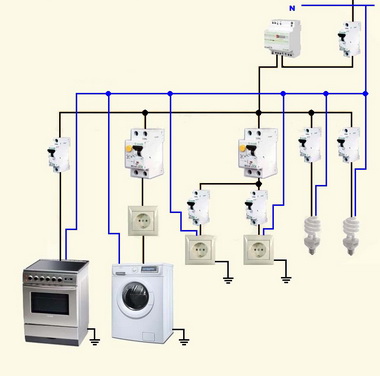

Приборы с большим потреблением электроэнергии (бойлер, электроплита, холодильник, стиральная машина) желательно подключать с возможностью заземления. Для этого используется специальных трехжильный провод («земля», «фаза» и «ноль»). Кабель такого типа рекомендуется использовать в местах с повышенной влажностью, например, в ванной.

Для реализации схемы электропроводки в частном доме оптимальным вариантом является кабель сечением 2,5 мм. Он идеально подходит для розеток и светильников, хотя для последних можно взять провод с сечением 1,5 мм, но экономия будет несущественной.

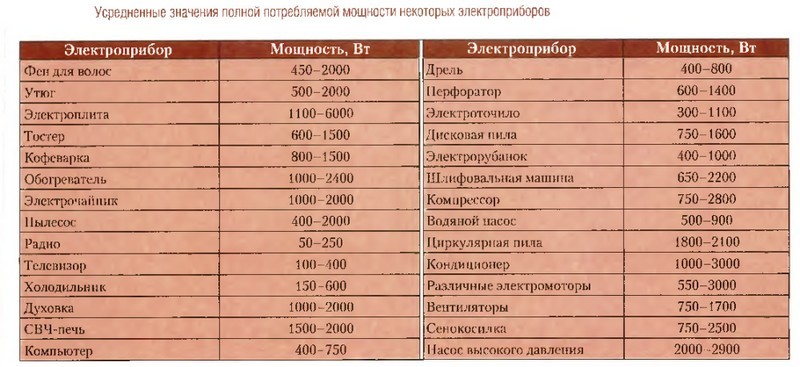

Очень важно не перегружать розетки. При подключении нескольких допустимая суммарная мощность составляет 4,6 кВт. Также у каждого крупного бытового прибора должна быть индивидуальная розетка.

Этапы самостоятельного монтажа проводки

Монтажные работы начинаются с разметки стен. На них наносится путь пролегания кабеля и отмечаются места, где будут расположены розетки и выключатели. Главное правило, которое поможет избежать «головной боли» в дальнейшем, заключается в том, что провода располагают только в горизонтальном или вертикальном положении. Никаких диагоналей для экономии кабеля быть не должно. Повороты выполняются строго под углом в 90°. От потолка делается отступ минимум 20 см.

Что касается розеток и выключателей, то чаще всего споры зарождаются касательно высоты их расположения. Выключатели преимущественно располагают с той стороны, где находится ручка. Существует два стандарта высоты для выключателей - 50-80 см и 150 см от пола. Второй вариант присущ постройкам советского типа, а в новых домах предпочтение отдаётся первому варианту. Места расположения выключателей лучше сразу нанести на схему электропроводки в частном доме. Это касается и мест для розеток. Касательно их стандарт отсутствует, но по негласному правилу их размещают либо на расстоянии 80 см от пола, либо в пределах 20-30 см, практически сразу над плинтусом. Основным моментом выбора места для розетки является удобство пользования.

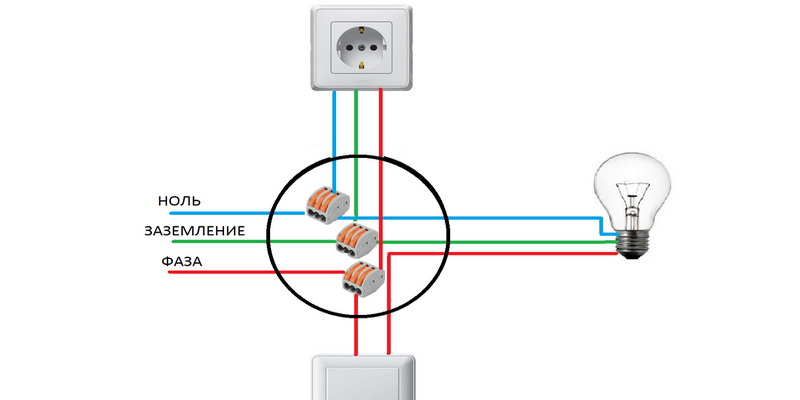

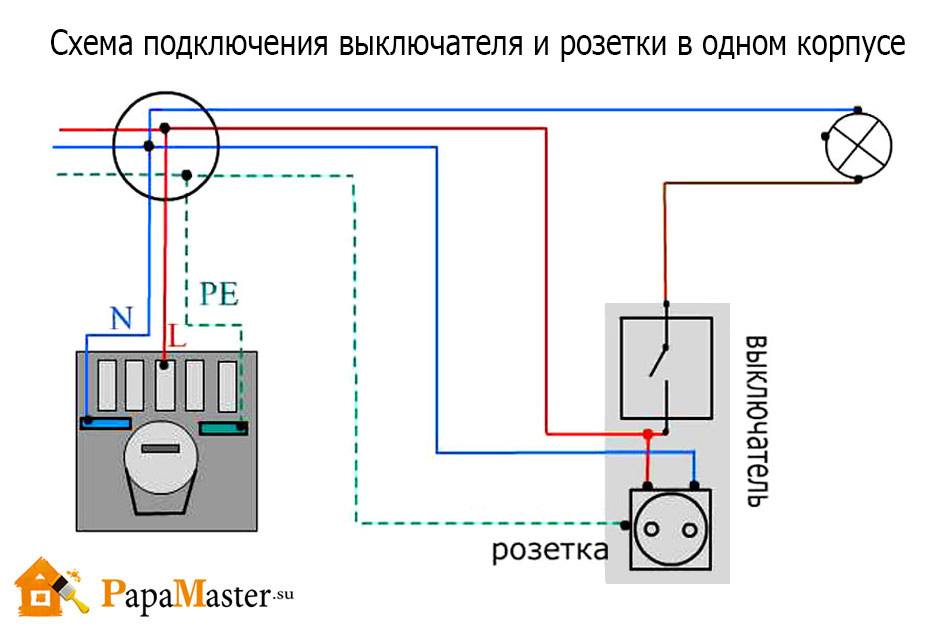

схема подключения выключателя и розетки

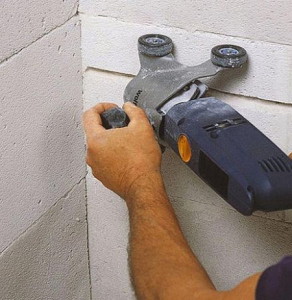

На следующем этапе в стенах штробят каналы и отверстия под коробки. Кабель в канале фиксируется гипсом, он быстро высыхает и обеспечивает надёжную фиксацию. На гипс садятся и пластиковые коробки, в которые монтируют выключатели и розетки. Между собой провода скручиваются, при этом площадь соприкосновения должна быть максимальной. Эти места подлежат изоляции.
