При любом ремонте в квартире, частном доме или на даче, а также поломке любого элемента электропроводки нужно в точности знать, где проходят провода. В противном случае это может привести к дополнительным проблемам, связанным с поиском замаскированных в стене электрических кабелей или что ещё хуже попаданию инструмента в провод под напряжением. В таком случае желательно иметь схему проводки. Но как часто это бывает, её нет под рукой, так как при покупке собственного жилья никто не интересуется о данной документации. Поэтому, желательно разбираться в различных вариантах электроснабжения, так как в многоквартирных постройках они стандартные.

Человек, понимающий что его ожидает в процессе самостоятельного составления схемы электропроводки или непосредственно выполняющий работы по установке розеток, выключателей и источников света в собственной квартире своими руками должен знать основные способы, которыми соединяются электрические цепи.

Если домовладелец совершенно не разбирается в сфере обустройства электрических цепей, то все монтажные работы в квартире лучше доверить профессиональным электрикам, которые в сжатые сроки составят чёткий план, включающий в себя даже мельчайшие подробности, что позволит сэкономить на закупке расходных материалов.

Видео: схема прокладки кабеля в доме

Как выполняется разводка электропроводки

Выбор схемы должен происходить с полным осознанием дела. В первую очередь - это обусловлено правилами безопасности пользования электрическими цепями. На сегодня есть три основных варианта разводки.

1. Самым популярным способом прокладки проводки является подключение всех составляющих элементов сети при помощи распределительных коробов. Такая схема предусматривает монтаж щитка на лестничной площадке в специально обустроенной нише, а не в жилом помещении. В щитке располагают прибор контроля потребляемого электричества и несколько пакетников. Ввод электричества в квартиру выполняется посредством кабеля, разводка которого по комнатам осуществляется с помощью распределительных коробов.
2. Схема разводки способом «Звезда» подразумевает, чтобы каждый элемент подключался отдельной линией, подсоединённой, непосредственно в щиток через автоматический тумблер. При такой разводке в значительной мере увеличивается расход проводов, физические работы и стоимость проекта в целом. НоÉ оценив все достоинства и недостатки, становится ясно, что все затраты оправданы, так как, система предоставляет возможность полностью контролировать каждый потребитель отдельно.
3. Сходной с предыдущим вариантом разводки электропроводки является схема – «Шлейф». В таком варианте есть только одна отличительная особенность, которая заключается в подключении к одному кабелю нескольких потребителей. Благодаря этому уменьшается объем монтажных работ и расходных материалов, что приводит к снижению себестоимости проекта.

В большинстве случаев схема проводки предусматривает комбинацию одновременно нескольких способов прокладки кабелей. При этом очень важно продумать всё до мелочей, чтобы в конечном результате достичь максимальной эффективности и безопасности электрической цепи.

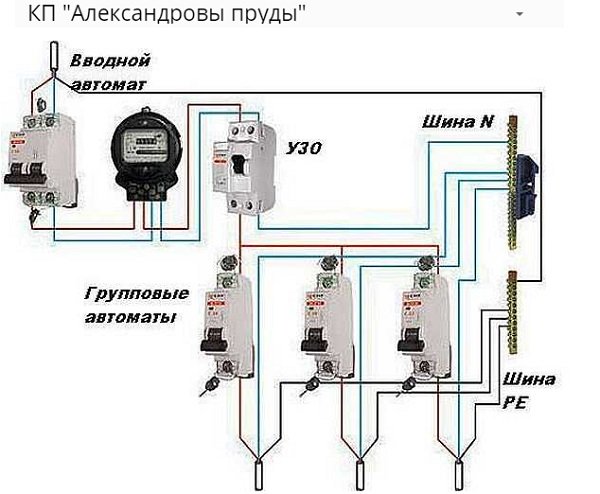

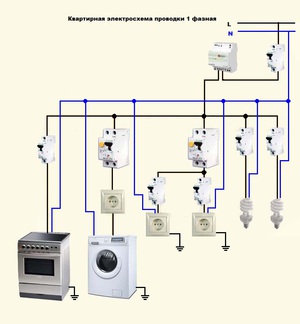

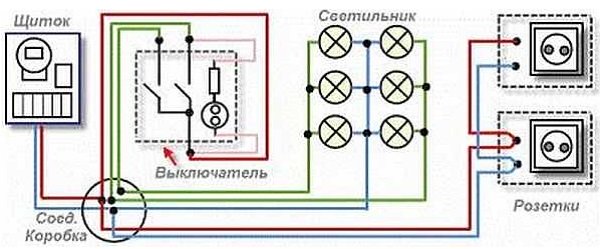

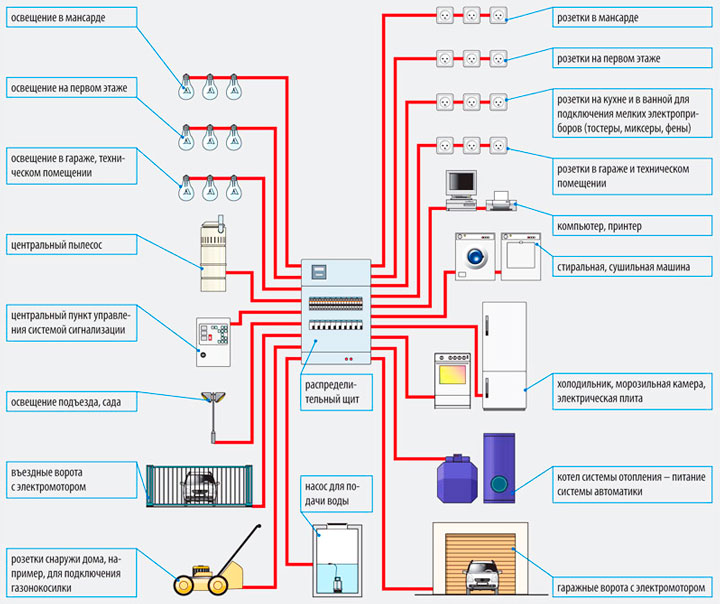

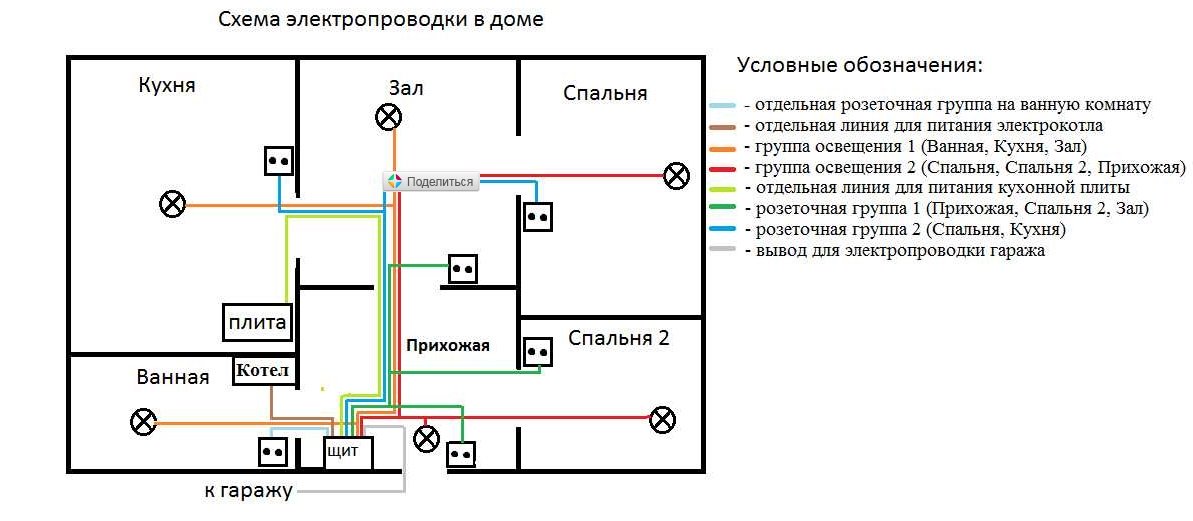

Стандартная схема

Все идеи по обустройству электрических цепей перед началом монтажных работ желательно воплотить в детальной схеме, выложенной на листе бумаги. При этом важно учесть планировку каждого отдельно взятого помещения, что позволит посчитать количество распределительных групп и элементов электросети. Для удобства каждую группу можно выполнить отдельной схемой.

Из практики было выявлено, что максимальная эффективность разводки достигается путём объединения источников потребления в несколько групп, каждая из которых подключается на отдельный автоматический пакетник. Благодаря такому техническому решению облегчается дальнейший ремонт и обслуживания электрической сети без необходимости обесточивать всю квартиру. Помимо этого подключение всех потребителей на одну линию, возможно, только при наличии кабеля с большим сечением, который в состоянии выдерживать повышенную нагрузку, возникающую при одновременном включении всех электрических приборов в квартире.

При размещении щитка непосредственно в жилом помещении появляется возможность подключения электроприборов к отдельным автоматам. Это в значительной мере повышает эффективность и безопасность использовании электрической сети. Но, в таком случае, почему такая схема не нашла широкого распространения? Всё достаточно просто – такой вариант подключения приборов в сеть переменного тока в значительной степени увеличивает затраты на воплощение проекта. Поэтому выполняют разделение потребителей по следующим группам:

• осветительная группа жилых помещений и коридора;
• подача электричества в комнаты;
• электроснабжение в кухне и коридоре;
• подача света и электричества в санузел и ванную комнату. При этом данная группа подразумевает повышенную опасность из-за постоянно высокой влажности;
• если кухня оборудована электроплитой, то её подключение также должно выполняться отдельно.

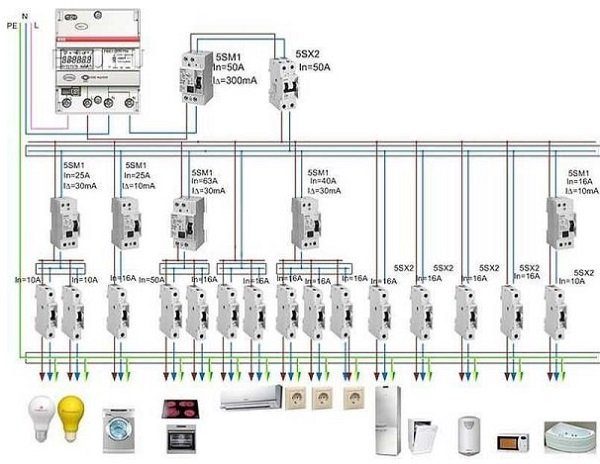

Для обеспечения максимальной безопасности электроустановок каждая группа должна снабжаться УЗО - специальным защитным устройством, которое является не чем иным, как дифференциальным разрывателем цепи при максимальных значениях тока. Также такими защитными приборами необходимо оснащать проводку в санузле и на кухне.

После окончательного формирования основных групп, нужно распределить в каких местах будут расставлены потребители, такие как электрическая плита, нагреватель воды, кондиционер и т.д. На следующем этапе выполняют разметку установки выключателей, распределительных коробов, светильников и розеток. При этом все элементы нужно внести в схему разводки электропроводки, исходя из которой, можно рассчитать количество проводов.

Очень важно, чтобы принципиальная схема разводки электричества была составлена в нескольких экземплярах, один из которых нужно сохранить на будущее. После того как все мелочи будут учтены, можно составить подробный чистовой чертёж в соответствии с точным планом каждого помещения.

Все точки установки электрических элементов проставляются на схеме в соответствии с общепринятой системой обозначений и соединяются линиями, обозначающими провода. Для улучшения читабельности схемы разные группы проводов желательно обозначать разными цветами.

Схема в обязательном порядке должна включать в себя все размеры помещений, расстояния от электрощита до розеток, выключателей и источников освещения и т.д. Такой подробный план позволит в максимально сжатые сроки качественно провести монтажные работы и расчёт всех необходимых расходных материалов, что даст возможность распланировать расходы.

Видео: схема электрической разводки в квартире

Чтобы правильно сделать схему разводки электропроводки квартиры, следует знать некоторые важные требования, предъявляемые к прокладке проводов в жилых домах.

1. Ванная комната не снабжается розетками, кроме одной подключённой, посредством трансформатора для включения приборов низкого напряжения, таких как электробритва.
2. Недопустимо подключение заземления розетки к нулевому выводу. Также категорически запрещено заземлять элементы проводки на батарею или водопровод. Это небезопасно для жильцов квартиры.
3. Если на кухне установлена плита, подключаемая в сеть переменного тока или другие мощные потребители, то основной автомат должен быть большого номинала, чтобы не происходило ложных срабатываний.
4. Прокладка проводов должна, выполняться только в вертикальном или горизонтальном направлении.
5. Изменение направленности проводки может привести к риску попадания гвоздём или дрелью в провод под напряжением во время ремонта. Также недопустимо пересечение кабелей.
6. Важно чтобы электрические провода проходили на 15 см расстоянии от поверхности пола или потолка, а также оконных и дверных рам и внешних углов помещения.
7. Расстояние от труб отопления или водопровода не должно быть меньше 3 см. Проводка к розетке должна подходить с нижней части, в то время как к выключателю с верхней стороны.

Желательно, чтобы все розетки и выключатели, устанавливаемые своими руками, располагались на одном уровне. Так, для розеток приемлемая высота от пола составляет 30 см, тогда как для выключателей отступают от 80 см до 1 м. Естественно, при необходимости эти параметры можно изменять под потребности жильцов квартиры.

Как сделать разводку проводов своими руками

Для прокладки электропроводов в квартире нужно чётко следовать подготовленной схеме. При этом существует определённая последовательность проведения подобных работ своими руками.

Для правильного соединения проводов использует три различных метода – с помощью клемм, пайкой или скрутками, что можно просмотреть на видео. Первые два считаются наиболее эффективными в применении, поскольку считаются самыми надёжными и обладают высокой степенью безопасности, хотя их сложнее сделать своими руками.

Видео: монтаж электрической проводки

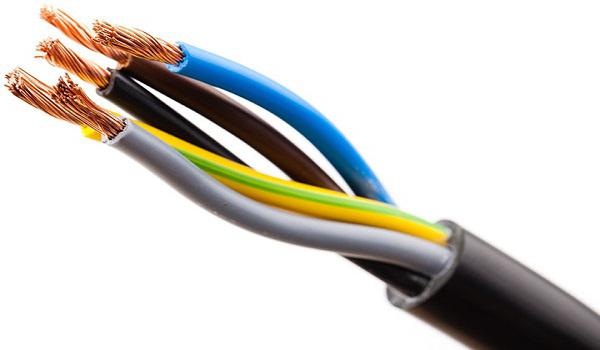

Какие провода выбрать

Чтобы правильно сделать электропроводку в квартире, нужно купить подходящие провода. При этом медный кабель считается лучшим при разводке по той простой причине, что обладает максимальной гибкостью, менее ломкий и имеет высокую проводимость тока. Также его удобнее монтировать в отличие от аналога из алюминия.

В квартирах в большинстве случаев прокладывают провода с двумя или тремя жилами с сечением 2,5–3 квадратных мм под розетки и 1,5 под выключатели и светильники. Для более мощных потребителей прокладывается отдельная линия с проводами более 3 мм квадратных, что позволит им не перегреваться.

Схема электропроводки вполне может быть составлена и воплощена в жизнь самостоятельно. Но ответственность за качество её работы и безопасность жильцов будет лежать на человеке, который проводил монтажные работы. Поэтому хотя бы минимальные познания в этой сфере приветствуются.

Видео: как правильно подобрать сечение кабеля

В случае, когда электропроводку монтировать в вашем доме будет специалист, данная информация для Вас не станет бесполезной.

Подобные знания вам понадобятся для того, чтобы контролировать правильно и качественно ли осуществляется монтаж, а также помогут понять, что необходимо для проведения таких работ: материалы, инструменты и оборудование.

Помимо всего прочего, при проживании в доме, происходят ситуации, при которых требуется ремонт или замена отдельных звеньев электропроводки в доме, но ведь не всегда есть возможность вызвать электрика. Именно в этом случае вам понадобится эта информация. Зная, как осуществлялся монтаж электропроводки, у вас обязательно сложится образ, путь, где она проложена, из какого материала, какое сечение проводов, на какую нагрузку они рассчитаны.

Как провести подготовительные работы для устройства электропроводки?

Чтобы приступить к монтажу, необходимо начать с подготовительных работ: составить схемы электропроводки, разметить, заготовить осуществить пробивочные работы.

Во-первых, требуется определиться с местами введения питающего кабеля в дом и местом установки распределительного щитка. Зачастую его установку производят недалеко от ввода в дом, на высоте 1500-1700 мм в теплом помещении.

Потом можно составлять электрическую и монтажную схему электропроводки, на основании которых можно будет выполнить разметку тех мест, где будут установлены розетки, выключатели, электроприборы, бра, светильники, соединительные коробки и т.п.

По завершении разметки расположения электрооборудования можно выполнять разметку линий, по которым потом пройдет электропроводка к таковому.

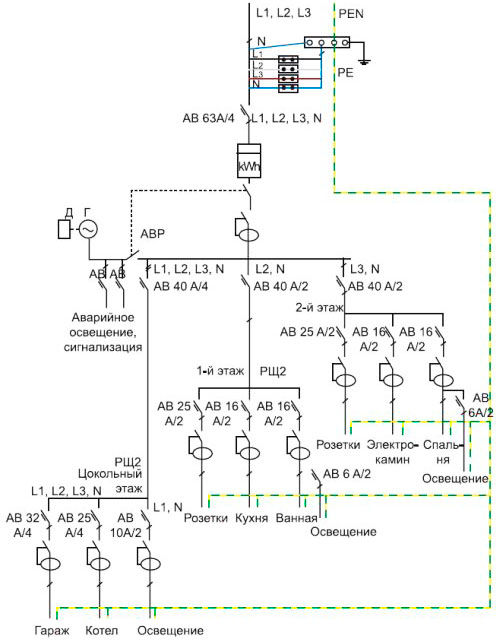

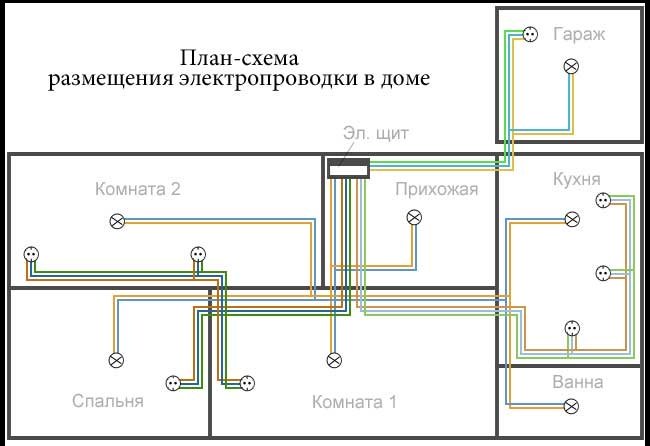

Схемы разводки

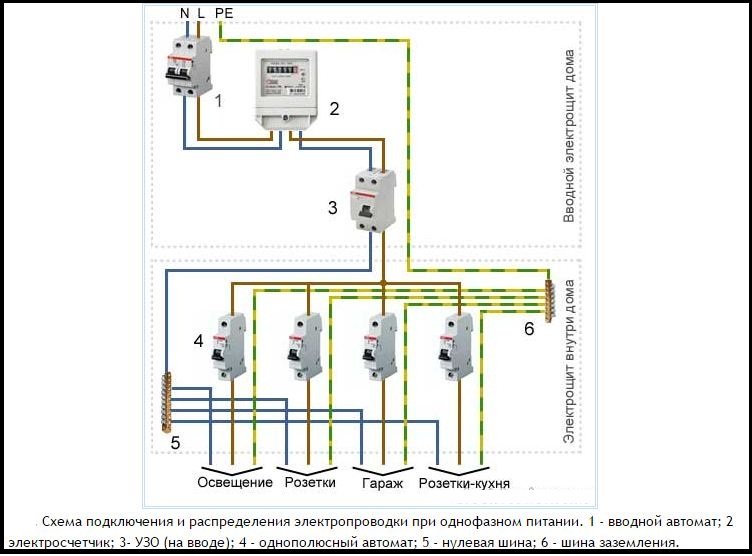

Итак, в частном доме требуется составление двух схем: электрической и монтажной.

1. Первая схема предназначена для определения необходимого количества энергопотребителей, электротехнических устройств, и метода их подключения.
2. Вторая схема требуется для определения места монтирования всех устройств, расстояния между ними и необходимого количества провода и дополнительного материала.

Такие схемы можно составить огульно, не придерживаясь никаких требований, достаточную для понятия самому .

При этом, полезно придерживаться нижеуказанных советов:

1.Для розеток, в которые будут включаться бытовые приборы с большой мощностью, к примеру, стиральная машинка, электрический водонагреватель, электрическая плита и т.п требуются проработать потенциал подключения заземления и установки для этого электропроводки из проводов («фаза», «ноль», «земля»).

Как правило, не требуется монтирование заземления светильников, исключение составляют помещения с повышенной влажностью, например ванная комната.

• медный провод сечением 2,5 мм2 используют при подключении групп розеток, при этом общая мощность не может превысить 4,6 кВт;
• провод с сечением 1,5 мм2 для осветительных приборов — мощность одной такой группы не может превысить 3, 3 кВт;
• приборы с большой мощностью должны подключаться в отдельную розетку, которая не соединена ни с какой группой;
• не стоит планировать установку и подсоединять розетки «шлейфом», особенно розетки с заземлением.

Все линии электропроводки подсоединения осветительных групп, отдельных и групп розеток нужно привести к распределительному щитку с автоматами. Для каждой группы или индивидуальной розетки будет правильным предусмотреть отдельный автомат.

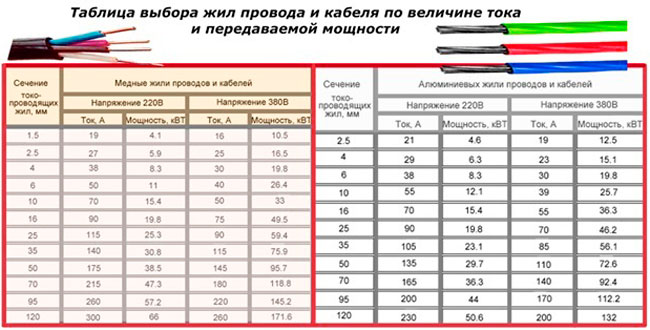

Необходимое требование: соответствие мощности автомата сечению проводки, это значит, что автомат должен сработать раньше, чем начнется процесс плавки изоляции или горения провода. Как правило, для групп освещения эта мощность равна 10 -16 А, для группы либо индивидуальной розетки — 16, 25 и даже 40 А.

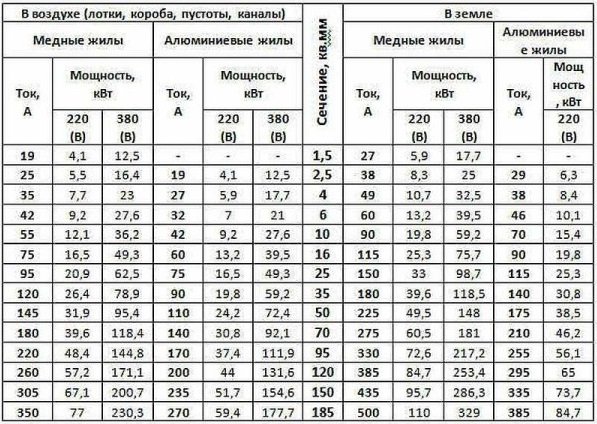

Допустимая величина электрического тока для проводника будет зависеть от сечения, материала и условий охлаждения. Допустимая плотность тока — это отношение max допустимого тока к сечению провода. Для медных проводов разных видов она варьирует в границах 7-15 А/мм2, для алюминиевых – 5-10 А/мм2.

Как узнать общую мощность приборов?

Чтобы узнать силу тока, необходимо разделить общую мощность потребителей, которые подсоединены на этот провод, в ваттах, на 220 (однофазная сеть). Т.е., при максимальной мощности группы 5 кВт, сила тока равна 5000:220=22,7 А.

Определить подходящее сечение провода можно путём деления максимального тока нагрузки на определённом участке электропроводки на плотность тока для этого вида проводника, а можно выбрать его по специальной таблице. Т.е. при силе тока равной 22,7 А, а плотности проводника 9 А/мм2 подойдёт сечение 2,5 мм2.

Подсчитывая общую мощность энергопотребителей по всему дому нужно учитывать тот факт, что обычно одновременно всё не включается. В этом случае используют поправочный коэффициент спроса. В случае, когда общая мощность менее либо равна 14 кВт он равен 0,8, до 20 кВт – 0,65, до 50 – 0,5.

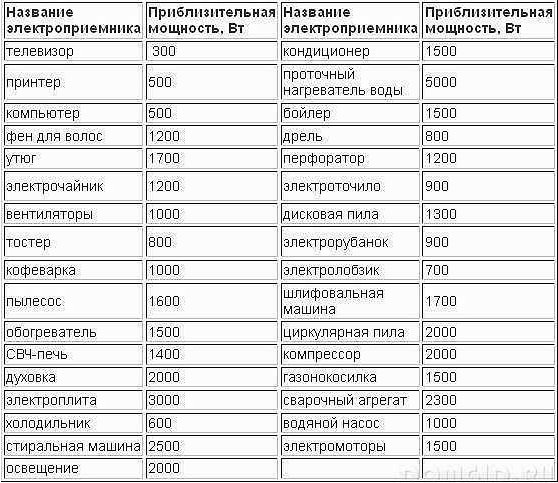

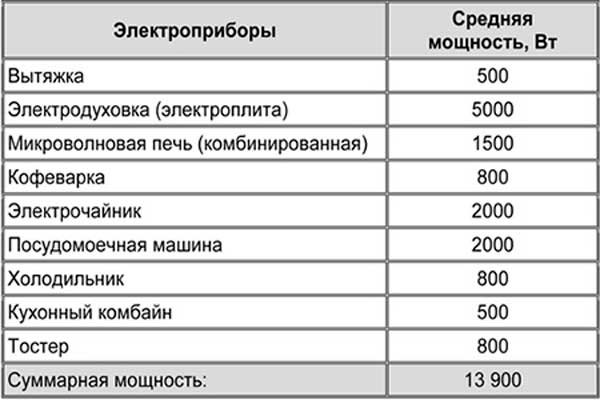

Рассчет мощности

Как правильно провести разметку?

Работу по разметке для монтажа электропроводки начинают, с разметки основного пути проводов от электро-щитка, а также всех их поворотов, ответвлений и проходов сквозь . При разметке соблюдаем следующие правила:

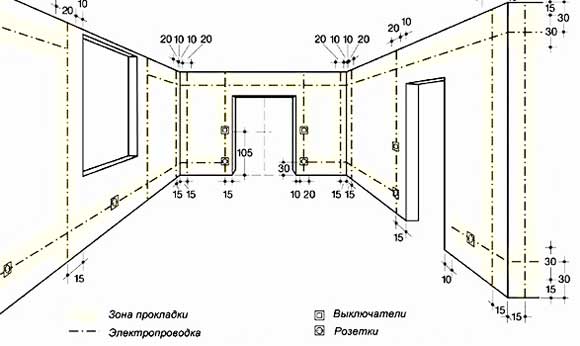

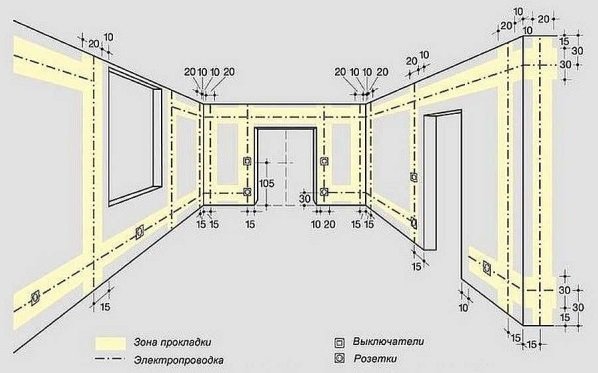

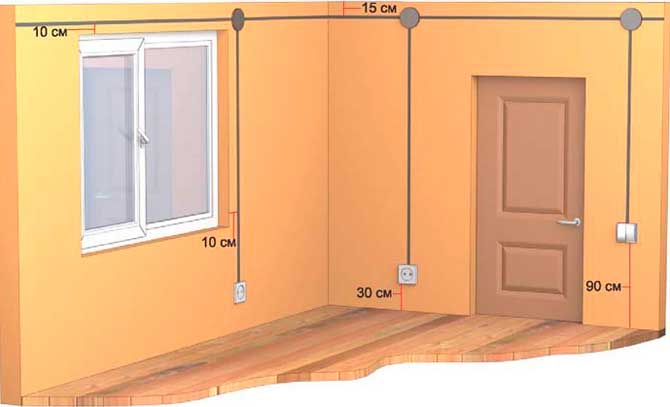

Разметка проводки с отступами

• провода на стене должны монтироваться либо параллельно, либо перпендикулярно полу;
• разметка пути горизонтальных участков должна быть на 0,2 м ниже потолока, что снизит вероятность повреждения электропроводки;
• при поворотах электропроводки, вертикальных или горизонтальных, должен соблюдаться угол 90°;
• при монтаже трассы по междуэтажным или чердачным перекрытиям путь до осветительных устройств размечается кратчайший от соединительной коробки.

Чтобы разметить трассу, можно прибегнуть к помощи , его можно купить, а можно изготовить самому, путём окрашивания обычного шнура краской, углём либо мелом.

Размечая, один конец шнура закрепляется в начальной пункте, а другой натягивается параллельно стене либо потолку, прижимая к конечной точке отрезка. Другой рукой средину шнура отводят и бросают. Ударяясь о стену или потолка, шнур оставляет четкий след.

После того как разметка закончена, не спешите выбрасывать монтажную схему электропроводки, она может пригодиться в случае ремонта.

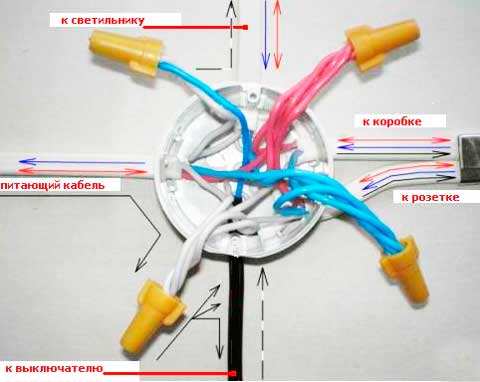

Соединительная коробка

Установку соединительных коробок размечают в местах разветвлений электропроводки, спуска к розеткам или выключателям.

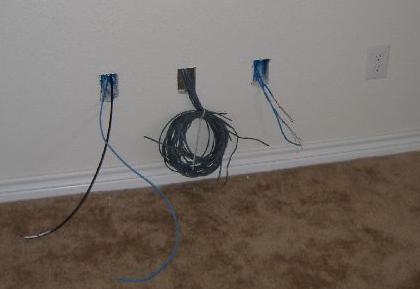

Если вы планируете монтировать скрытую электропроводку, в этом случае размечают точки для установочных коробок, куда будут помещены выключатели и розетки скрытого исполнения.

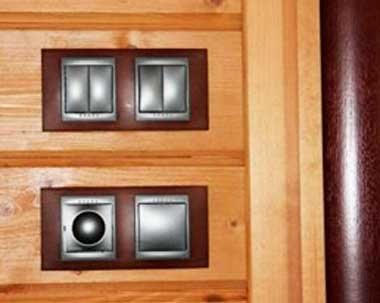

Выключатели, как правило, помещают у входа в комнату со стороны нахождения дверной ручки, можно внутри, а можно и снаружи её.

Выключатели монтируют на высоте 1,5 м либо 0,5-0,8 м от пола- это стандарт. Наиболее популярный вариант номер два. Размечая путь проводов к выключателю, следует помнить, что расстояние до косяка двери не может быть менее 0,1м.

• В настоящее время высота монтажа розеток не регламентирована. Главным аргументом здесь будут удобство.
• Когда вы планируете установить в комнате письменный стол, то монтаж розетки необходимо осуществлять так, чтобы она находилась выше крышки стола.
• На кухне розетки размещают выше столешницы кухни на высоте 0,9 м. Зачастую имеет смысл установить двойные или тройные розетки.

Расчёт розеток в жилой комнате проводиться, как правило, следующим образом, на каждые 400 см периметра, как минимум одна розетка, рассчитанная на ток 10(16)А.

Как правило, требуется установка примерно четырех розеток, которые рассчитаны на ток 10(16)А.

В стене между смежными комнатами возможна планировка установки внутренних (скрытых) выключателей либо розеток, которые будут находится на одной оси по разным сторонам стены.

Осуществляя разметку установки розеток стоит учитывать правила техники безопасности, которые гласят следующее: расстояние до заземленных металлических приборов может быть не менее 0,5 м. Запрещено устанавливать розетки в кладовках. При возникновении такой необходимости, и выключатель и розетку можно установить на стене перед кладовой.

Для стиральной машины, электроплиты, кондиционера, электро-водонагревателя, и электро-котла необходимо предусмотреть индивидуальные розетки, с отдельной проводкой от распределительного щитка.

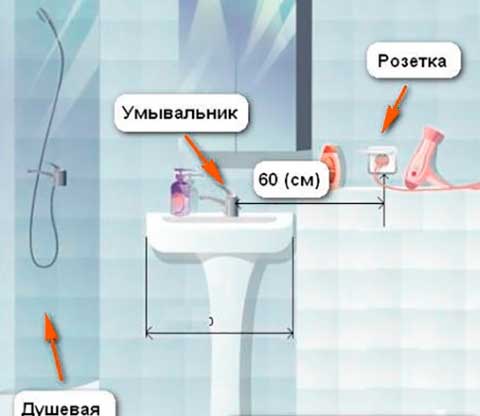

Проводя разметку установки розеток и выключателей в ванной комнате, санузле, душевой либо сауне, не забывайте, что эти помещения имеют повышенную влажность.

Они имеют 4 зоны по электробезопасности:

К 0-ой зоне относят зону размещения кранов или смесителей;

К 1-ой зоне относят зону, где установлены сами ванна, душ, умывальник, раковина, сауна;

Вторая зона определяет пространство в радиусе 60 см вокруг самих ванной, душа, умывальника, раковины, даже если они имеют стационарные перегородки;

третьей зоной называют пространство в радиусе 240 см вокруг второй зоны.

Устанавливать выключатели и розетки можно только в третьей зоне, они должны быть защищены УЗО на ток до 30 мА.

Разметка светильников

Светильник на потолке, как правило, монтируется по центру комнаты.

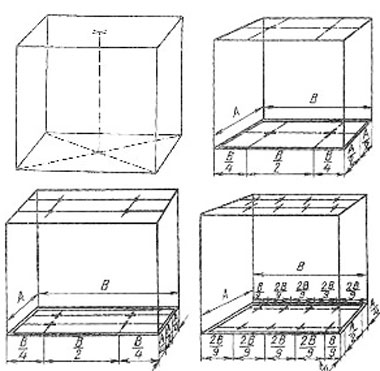

Чтобы определить местоположения светильника на полу комнаты размечаем две диагонали, место их пересечения и есть центр. При помощи отвеса переносим центральную точку на потолок и затем размечаем к ней путь монтирования электропроводки от соединительной коробки.

Если вы решили установить на потолке данной комнаты несколько светильников, то первым делом определяют осевую линию на центре в длину комнаты, а затем на этой линии отмечают пункты размещения светильников, которые затем переносятся на потолок.

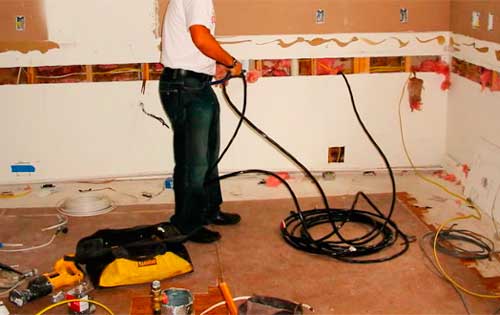

До начала монтажа электропроводки, стоит провести нарезку провода на куски, длина их будет равна пространству между соединительной и установочной коробками, светильниками и другими устройствами. Провод нарезать на куски нужно с небольшим запасом 0,1-0,15 м, который необходим для того, чтобы соединить их между собой и подключить к электроприборам.

В том случае, при котором расстояние между пунктами монтажа больше, чем имеющиеся куски провода, то возникает необходимость установки промежуточной соединительной коробки, что не очень хорошо. Наилучший вариант — целые куски провода.

Как правильно осуществить монтирование открытой и скрытой электропроводки в частном доме?

При завершении подготовительных работ приступают к монтажу электропроводки, пользуясь ранее составленной монтажной схемой.

Для монтажа в частном доме желательно применяя медную проводку с сечением 1,5 – 2,5 мм2. Провод большего сечения используется при подключении больших потребителей электроэнергии, тем самым уменьшив сопротивление электропроводки и увеличив надежность таковой.

Способ монтажа электропроводки может быть открытым либо скрытым. Это определяет материал, из которого сооружены стены, и некоторые другие факторы.

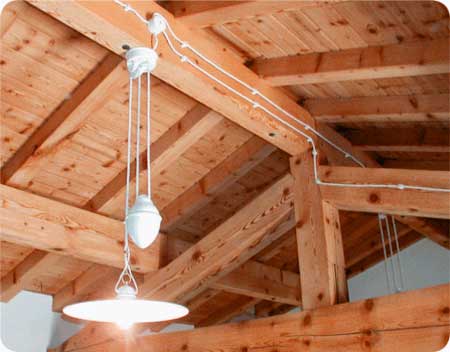

Открытая электропроводка

Монтаж электропроводки открытым способом выполняется, как правило, в деревянных домах либо когда в помещении выполнены отделочные работы. В этом случае электропроводка проводка монтируется по асбестовой подкладке, в также в гофрорукаве или кабель-каналах (электрокоробах) либо в пластиковых плинтусах.

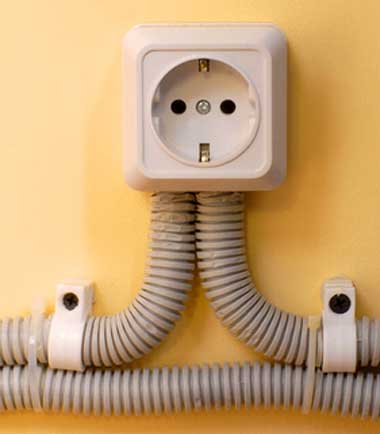

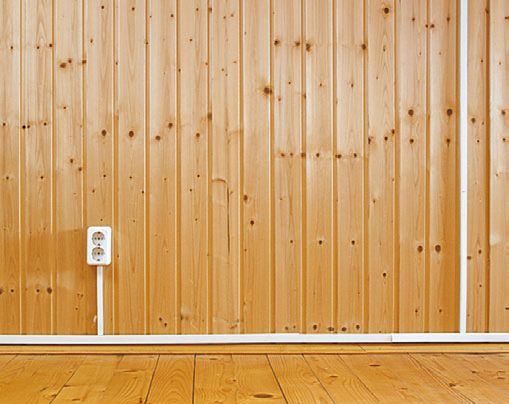

Открытая проводка

В настоящее время при открытом способе монтажа используется гофрорукав или электрокороб.

Так как вид гофрорукава на эстетический не претендует, его используют при монтаже проводки подсобных и хозяйственных помещений, а для жилых комнат используют электрокороба (кабель-каналы) либо полости пластиковых плинтусов.

Закрепить гофрорукав к стене или потолку можно при помощи пластиковых держателей, которые крепятся при помощи шурупов, саморезов или дюбелей — это зависит от материала потолка или стены.

Чтобы прикрепить кабель-канал, необходимо сразу закрепить нижнюю часть, затем уложить в неё электропроводку и закрыть верхней частью короба, путем прижатия к нижней до щелчка замка. При возникновении необходимости проверить провода верхняя часть короба легко отщёлкивается.

В местах разветвления электропроводки, устанавливают специальные соединительные коробки.

Открытый способ

Монтаж розеток и выключателей, при открытом способе, производится на «подрозетниках» из изоляционного материала, коим может служить сухое дерево, оргстекло, текстолит или пластик.

Подрозетник вырезается в форме круга, диаметром 6-7 см и толщиной примерно 10 см. Сначала к стене прикрепляют подрозетник при помощи шурупов с потайной шляпкой либо клея, а потом на него крепят розетку или выключатель, не имеющие наружного пластмассового корпуса.

После этого к розетке подсоединяют «фазу» и «ноль», а в защищенных розетках и «заземление».

Выключатель подсоединяют в разрыв «фазы», это значит, что из соединительной коробки к нему ведут лишь «фазу», которая проходя через выключатель, опять вернётся к соединительной коробке по другому проводу и в ней соединяется с «фазой», которая идёт к светильнику, а «ноль» подводят прямо к светильнику, обходя выключатель.

Определить «фазу» можно обозначив проводки биркой либо запомнить цвета изоляции проводов. Когда электропроводка смонтирована и подключена, определить «фазу» поможет индикатор.

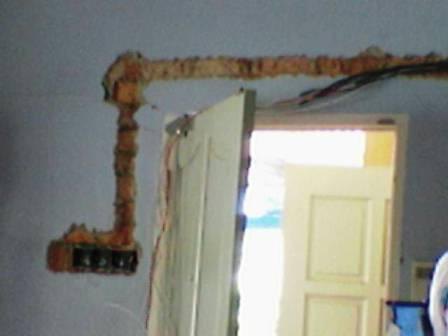

Скрытая электропроводка

Выполнение монтажа скрытой электропроводки производится в монолитных домах, домах из кирпича,а также искусственных и природных камней и т.д.

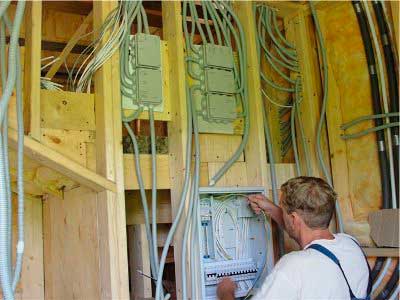

Скрытая проводка в каркасном доме

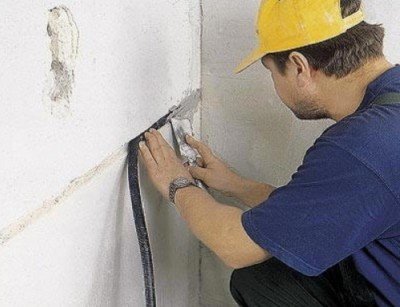

В домах из камня или кирпича монтаж скрытой электропроводки производят в специальных каналах, так называемые штробы, их прорезают по пути будущей проводки, по окончанию монтажа заделывают штукатуркой.

Следует учитывать, что в местах будущего расположения установочных либо разветвительных коробок для розеток, выключателей или регуляторов делают проемы глубиной примерно 6-7 см (это зависит от размера коробок). Установить и зафиксировать коробки в таких выемках можно с помощью раствора цемента или гипса.

Монтаж скрытой электропроводки отличается большой трудоемкостью. И когда возникает необходимость провести ревизию проводов, придётся портить стены. но при этом она не портит вид в доме, т.е. эстетична. Как правило, если монтаж осуществлён правильно, проблем в эксплуатации таковой не возникает.

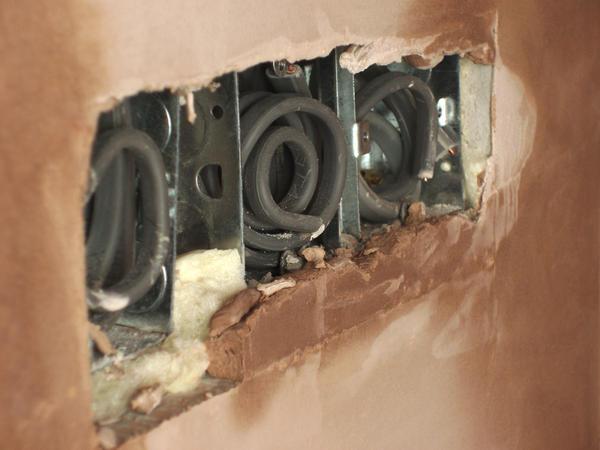

Для монтажа скрытой электропроводки все соединения проводов необходимо выполнять только в соединительных коробках, все выключатели и розетки монтируют в установочных коробках, которые предварительно уже установлены и закреплёны в местах разметки.

При завершении монтажа и отделки требуется обеспечение свободного доступа к разветвительным коробкам, чтобы контролировать соединения в будущем, при эксплуатации электропроводки.

При покупке тех или иных коробок, стоит отдать пререимущество качественным приборам, которые имеют сертификат качества.

Ввод проводки

Ввод электропроводки в коробки осуществляют с помощью втулок из изолирующего материала либо отрезков поливинилхлоридных трубок. Это чрезвычайно необходимо для металлических установочных и соединительных коробок, по той причине, что кромка в таких коробках часто острая, что может стать причиной повреждения изоляции электропроводки при монтаже.

В соединительных коробках соединять провода нужно сваркой (пайкой), опрессовкой в гильзах либо зажимами.

Выключатели и розетки монтируют после окончания монтажа установочных коробок либо подрозетников (при открытой электропроводке) и подведения к ним собственно электропроводки. В зависимости от того, какой способ монтажа был выбран, выключатели и розетки могут быть открытого и скрытого исполнения.

Монтаж розеток и выключателей скрытого исполнения осуществляют в установочные коробки. Первым делом из розетки либо выключателя снимают верхнюю пластиковую крышку. К клеммам их внутренней части подсоединяют электропроводку, точно также как и при открытом. Затем внутреннюю часть розетки или выключателя прикрепляют в коробке при помощи распорных фиксаторов, т.е закрутить до упора фиксирующие винты.

По завершению прикручивают пластмассовую защитную крышку корпуса.

В каждом доме сегодня имеется электричество. Современную жизнь без него уже трудно представить. Поэтому во время строительства нового здания необходимо уделить пристальное внимание электропроводке в нем. Аналогичное требование относится и к приобретенному частному дому, который был возведен много лет назад. В большинстве случаев для осуществления таких работ нанимают профессионалов. Но в некоторых зданиях владельцы решают их выполнить самостоятельно, поэтому им необходимо знать, как проводить проводку в доме правильно. Также эти сведения будут полезны при осуществлении контроля над процессами, выполняемыми специалистами.

Разработка проектов для разных типов зданий

Этот этап является первоначальным, и от правильного его выполнения зависит вся прокладка проводки в доме. Разработкой схем занимаются проектировщики. В дальнейшем проекты утверждаются в специальных инстанциях. Чертежи необходимы для вновь строящихся домов. Кроме того, схемы и спецификации требуются для зданий, в которых намечается выполнить перепланировку, в результате чего практически полностью изменится существующая электропроводка. Также во время осуществления пристройки дополнительного этажа необходимо разработать новые чертежи энергоснабжения. Если же запланировано выполнить просто замену существующей электропроводки, то разрабатывать проект для этого не требуется. Можно воспользоваться уже тем, который существует и применялся при создании строения.

Способы монтажа кабелей

Чтобы знать, как проводить проводку в доме, необходимо изучить два основных на сегодня варианта ее укладывается открытым или закрытым способом. В первом случае провод прокладывается по поверхности основных несущих конструкций. К ним относятся потолки и стены. Во втором варианте используются штробы, которыми являются углубления, сделанные при помощи специального инструмента в несущих конструкциях. В дальнейшем эти элементы заделываются при помощи штукатурки. Также для выполнения проводки применяются трубы. Они могут быть пластмассовыми или стальными. Их использование позволяет защитить кабель от возможных механических повреждений. Сегодня считается, что самая правильная проводка в доме, которая является наиболее безопасной — та, что сделана с применением скрытого варианта монтажа.

Комплектация объекта необходимым материалом

Для того чтобы ответить на вопрос: "Как сделать проводку в доме?" - необходимо правильно подобрать электрический кабель, имеющий определенное сечение, а также знать его длину. В число материалов для электроснабжения здания также входят выключатели и розетки, установочные коробки и светильники, и счетчики. Необходимо не забыть о кабель-каналах, или можно воспользоваться гофрированной трубой. Кроме того, понадобятся гипс и изолента.

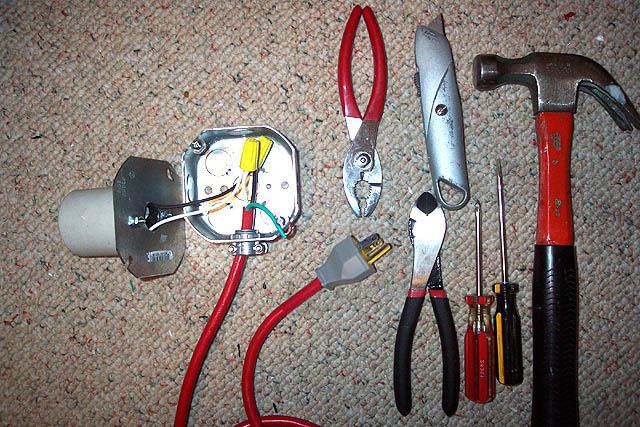

Комплектация монтажника

При ответе на вопрос: "Как проводить проводку в доме?" - необходимо всегда помнить об оснащении инструментом человека, который будет выполнять В первую очередь для него потребуется приобрести отвертку, пассатижи, индикатор и кусачки. Также для успешной работы понадобится дрель или перфоратор, которые должны иметь специальные насадки. Они необходимы для высверливания гнезд, используемых во время установки выключателей и розеток.

Если электропроводку было решено выполнить скрытым способом, то для такого процесса понадобится штроборез. Он необходим для выполнения борозды, которая будет использована для прокладки кабеля в стене здания. Такой инструмент имеет два специальных диска, способных прорезать ровное углубление в твердых материалах, например, в кирпиче или бетоне. Также он позволяет ускорить монтажный процесс. При выполнении такой работы можно обойтись обыкновенной болгаркой, но в этом случае будет больше пыли, так как инструмент не имеет специального сборочного кожуха для нее. Кроме того, процесс займет длительное время.

Выбор провода

Обязательно при изучении вопроса: "Как проводить проводку в доме?" - нужно уделить пристальное внимание подбору сечения кабеля. Основным значением для его определения является суммарная мощность абсолютно всех электроприборов в здании. При этом необходимо обязательно предусмотреть запас мощности. Это позволит кабелю не перегреваться, даже если одновременно будут включены все электроприборы.

В настоящее время провода для проводки в доме выбираются следующие:

Когда кабель выбирается и осуществляется его проводка в доме, схема выполнения которой может быть открытой или закрытой, необходимо учитывать то, что для каждого агрегата, потребляющего много электрической энергии, нужно обязательно создавать отдельную линию. Также это необходимо делать для компьютерной техники, чтобы сократить или полностью избежать электромагнитных помех.

Длина всех проводов в доме зависит не только от габаритных размеров строения, но и от материалов, которые используются при создании электрической сети. То есть к ним относятся вышеперечисленные выключатели, коробки, розетки и так далее. Кроме того, обязательно следует учитывать, что в местах, где выполняется соединение кабелей, необходимо оставлять запас около 10 см.

Начало монтажных работ

Прокладка проводки в доме во многом зависит от правильно выполненной разметки трассы. Для того чтобы осуществить этот процесс, необходимо взять шнур небольшой толщины или шпагат, которые будут натерты мелом. С их помощью размечается магистраль кабеля. Ею является основной провод, проходящий от до самой удаленной и последней розетки. Располагать магистральный кабель нужно только горизонтально на высоте примерно 150-250 мм от уровня потолка. Кроме того, точно на таком же расстоянии основной провод можно размещать от пола. Ответвления, которые идут от магистрального кабеля к розеткам, светильникам и выключателям, нужно проводить при строгом соблюдении их вертикальности.

Если провод будет проложен под уклоном, то в этом случае при выполнении каких-либо работ его очень легко можно повредить. Например, это становится актуальным, когда владелец помещения собирается вешать на стену шкафы от кухонного гарнитура или картины в гостиной.

Выбор количества розеток и выключателей

Основным показателем, который влияет на число устройств, предназначенных для подачи электричества или его отключения, является наличие в доме электрических приборов. Так, для каждого светильника устанавливается обычно по одному выключателю. Количество розеток выбирается исходя из условий удобства для человека. Их подсчет можно вести по числу предполагаемых и используемых приборов. Так, например, для кухонных зон их должно быть не меньше трех штук.

Размещение розеток и выключателей для осветительных приборов

Каждое приспособление для подачи электричества или его отключения обычно располагается на стене. Точки для их размещения находятся на разной высоте от пола. Так, выключатели, когда выполняется правильная прокладка в доме кабелей, как правило, располагаются примерно в одном метре от нижней поверхности помещения. Для этого значения четких правил не установлено, поэтому каждый владелец его выбирает для себя в индивидуальном порядке. Кроме этого, они должны находиться на расстоянии 100 мм от косяка дверного проема и обязательно именно с той стороны, где размещается ручка. Что касается розеток, то для их установки также не существует сегодня точной высоты. Обычно такие приспособления размещаются от 300 до 800 мм от пола. Все зависит от месторасположения электрических приборов.

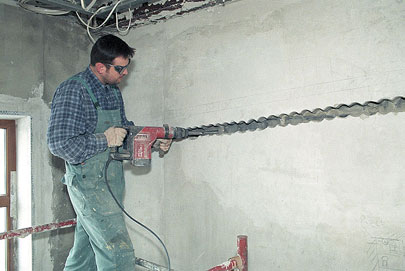

Штробление углублений для кабеля и электрощита

Чаще всего работы такого характера выполняются, когда осуществляется проводка в панельном доме или в здании, построенном из кирпича. Во время выполнения этого этапа монтажа всегда возникает много шума, а также пыли. По такой причине необходимо иметь под рукой наушники, защитные очки и респиратор. После выбора всех мест установки выключателей, розеток, раздаточных коробок и электрощита, которые отмечаются карандашом, выполняется штробление. Такой процесс осуществляется в два приема. Если используется болгарка, то выполняются 2 полосы рядом, расстояние между которыми может колебаться от 1 до 5 см, а глубина должна быть 20 мм. В основном эти величины зависят напрямую от количества заложенных в дальнейшем проводов. После этого при помощи перфоратора и специальной насадки убирается кирпич или бетон между двумя прорезанными полосами. Чтобы провести используют открытый способ прокладки кабеля.

Для создания ниши под щит необходимо по обозначенному контуру пройтись болгаркой, а затем перфоратором убрать материал стены. Если глубина с первой попытки получается недостаточной, то нужно выполнить весь процесс заново и повторять его до тех пор, пока не получится достаточного места для монтажа.

Работы по устройству установочных коробок

Без такого этапа работ во время монтажа электрической сети не обойтись. Проводка в доме, схема которой была выбрана на подготовительном этапе, всегда подразумевает установку раздаточных коробок. Для этого чаще всего применяют дюбеля или гипс. В заранее подготовленное при помощи коронки отверстие нужной глубины вставляется приспособление, которое закрепляется вышеперечисленным расходным материалом. Если же первоначально не удается закрепить коробку, используя дюбель, то применяется гипсовый раствор. Из него создается основание, к которому в дальнейшем прикрепляется элемент электрической сети дома. Использовать необходимо строительный гипс, имеющий время схватывания до трех минут. После нанесения его в отверстие нужно сразу же вставлять установочную коробку и незамедлительно ее отрегулировать до нужного положения.

Укладка проводов и их закрепление

Кабели всегда необходимо в здании фиксировать. Это не зависит от того, как выполняется монтаж проводки в доме. Для штроб применяют два варианта: мокрый или сухой. В самом начале один конец кабеля фиксируют в установочной коробке, при этом необходимо оставить около десяти сантиметров запаса. Если проводов несколько, то их соединяют через каждые 300 мм между собой при помощи пластмассовых застежек. Используя изоленту или отдельный кусок кабеля, к ним крепится дюбель. Более быстрым способом является применение гипса, только перед этим необходимо из штробы удалить всю пыль, а затем ее загрунтовать. Сначала в углублении для провода наносятся мазки через каждые 300-400 мм, а только потом в них утапливается кабель.

Проводка электричества в доме открытым способом осуществляется при помощи кабель-каналов, которые изготавливаются из негорючих материалов. Такой вариант фиксации отнимает у исполнителя минимальное количество сил.

Заключение

Многих людей интересует, как сделать проводку в доме. Чтобы быть уверенным в правильности выполнения всех процессов, всегда необходимо обращаться к специалистам, если у владельца недвижимости нет необходимых умений и знаний. Человеку ни в коем случае нельзя выполнять такую ответственную работу при отсутствии требуемой квалификации, потому что это может повлечь за собой необратимые последствия.

Содержание статьи:

Электричество - дело серьезное и ответственное. Если собираетесь все работы делать самостоятельно, вам нужно делать все очень аккуратно и старательно. Правильная разводка электропроводки в частном доме - залог безопасности, ведь по статистике 70% пожаров случаются из-за неисправностей электрики. Если вы не уверены в своих силах, лучше доверьте работу специалистам, только проверенным.

План действий

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, - самое время начинать работы. Последовательность действий такая:

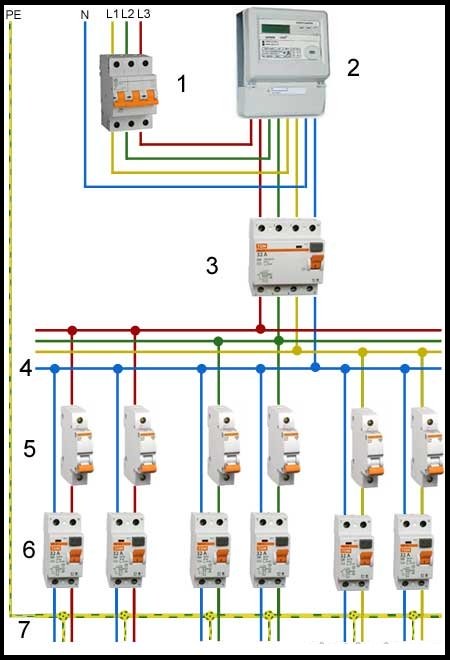

• Определение типа ввода - однофазный (220 В) или трехфазный (380 В).
• Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
• Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
• Ввод электрики от столба в дом. Выполняется специализированной организацией, вам нужно определиться с типом - воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
• Установить щиток, завести электричество в дом.
• Прокладка кабелей внутри дома, подключение розеток, выключателей.
• Устройство контура заземления и его подключение.
• Тестирование системы и получение акта.
• Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную - 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы - электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100 квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Составление плана и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе, и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели. При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых - розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать.

Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход и в каждой из комнат.

Результат проектирования электропроводки в частном доме. У вас тоже должна получтся подобная схема

Определение суммарной мощности

Определившись примерно с тем, какая техника будет стоять в вашем доме, суммируете ее мощность. Средние мощности можно взять из таблицы: техники-то пока, наверное нет. Причем, где есть, учитываете пусковые нагрузки (они намного выше). К найденной сумме добавляете около 20% запаса. Результат и будет требуемой мощностью.

Ее и указываете в бумагах, подаваемых для получения разрешения на подключение электричества к участку. Если вам выделят заявленную мощность, вам очень повезет, но надеяться на это не стоит. Скорее всего придется вкладываться в стандартные 5 кВт - самый распространенный лимит элекмтричества на частный дом.

Средние значения мощностей приборов для расчета суммарной нагрузки на электропроводку частного дома своими руками

Разбивка потребителей на группы

Все эти потребители (это термин профессионалов) - лампы, прожекторы, выключатели, розетки - разбиваются на группы. Отдельной веткой разводится электрика на осветительный приборы. Обычно хватает одной, но это - не правило, может удобнее или целесообразнее будет сделать две ветки - на каждое крыло дома или на каждый этаж - зависит от типа и конфигурации здания. Точно в отдельную группу выделяется освещение подвального этажа, подсобных помещений, а также свет на улице.

Потом разбиваются на группы розетки. Сколько можно «сажать» на один провод - зависит от диаметра используемого провода, но не очень много - три-пять, не больше. На подключение каждого мощного прибора лучше выделить отдельную линию электропитания: это надежнее с точки зрения пожарной безопасности, и будет способствовать более долгой эксплуатации приборов.

В результате в кухню у вас может идти три-семь линий - тут техники больше всего и мощной тоже: на электрокотел, электроплиту отдельные линии нужны безоговорочно. Холодильник, микроволновку, электродуховку, стиральную машину лучше тоже «посадить» отдельно. Не такие мощные блендер, кухонный комбайн и т.д. можно включать в одну линию.

Проектирование электропроводки в частном доме: считаем количество групп и планируем что куда подключать

В комнаты идет обычно по две-четыре линии: в современном жилище и в любой комнате есть что включить в электросеть. Одна линия пойдет на освещение. На второй будут розетки, в которые нужно будет включить компьютер, роутер, телевизор, зарядку телефона. Все они не очень мощные и могут быть объединены в одну группу. Если предполагается установка кондиционера или будете включать электрообогреватель - нужны отдельные линии.

Если частный дом небольшой - дача, например, то групп вообще может быть две или три: она на все осветительные приборы, вторая - на улицу и третья - на все внутренние розетки. В общем, количество групп - дело индивидуальное и зависит больше всего от размеров дома и количества электрооборудования в нем.

План электропроводки может быть совсем небольшим, если дом небольшой

По количеству полученных групп определяется количество автоматов на распределительном щитке в доме: к полученному количеству групп добавляете два-четыре на развитие (вдруг забыли что-то важное, или нужно будет что-то новое мощное включить, разделить слишком большую или далеко разнесенную группу группу на две и т.п.).

По количеству групп выбирается распределительный щиток и количество автоматов в нем: на каждую группу идет отдельный автомат. Если частный дом большой - на несколько этажей, имеет смысл поставит более мощные автоматы на каждый этаж, а к ним подключать автоматы групп.

Где поставить щиток

Нормативами место установки щитка не нормируется. Есть только ограничения насчет расстояния от трубопроводов он должне находится на расстоянии не менее 1 метра. Трубы берутся в расчет любые: водопровод, отопление, канализация, внутренние водостоки, газопровод и даже газовые счетчики.

Насчет помещений ограничений нет. Многие ставят щиток в котельной: раз уж техническое помещение, то разумно собрать тут все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее расположить щиток возле входной двери. Если класс защиты соответствует требованиям, никаких претензий быть не должно.

Выбор кабелей и комплектующих

Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один - входной - устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО ставят в доме перед щитком.

Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.

Типовая схема электропроводки частного дома: групп может быть много разных

Если расчетная нагрузка меньше 15 кВт, входной автомат ставят на 25 А. Соответственно подбирается и счетчик. При большей потребляемой мощности необходима будет установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так электрослужбе легче контролировать потребление. Если хотите, можно побороться, если нет - выбирайте счетчик и автомат в корпусе с повышенной пыле- и влаго- защищенностью - класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше - IP-44, соответственно будет ниже и цена.

Выбор кабелей

Для электропроводки в частном доме лучше использовать кабели, а не провода. У них изоляция, как минимум в два раза лучше, потому и требования по прокладке не такие жесткие, да и использовать их безопаснее. Вся внутренняя разводка должна в частном доме должна быть сделана с защитным заземлением. Ранее таких требований не было, теперь же многие электроприборы имеют трехконтактные вилки и для безопасной работы требуют заземления. Потому кабель должен быть трехжильный.

В электрических кабелях жилы делают из меди или алюминия. Хоть алюминий и дешевле, его используют реже: он жесткий, чаще ломается, с ним сложнее работать. При самостоятельной разводке электропроводки в частном доме и отсутствии опыта это может стать проблемой. К тому же в деревянных домах внутри он вообще использоваться не может.

Определение сечения жил

После того как определились с материалом, можно выбирать диаметр жил кабеля. Делают это в зависимости от планируемой нагрузки на линии по таблице.

Расчет электропроводки - выбор сечения жил кабеля проводят по этой таблице

Сечение жилы подбирают по току или по мощности всех потребителей, подключеных к одному автомату. Вот тут вам еще раз пригодится план электрификации дома, где у вас прорисованы группы потребителей. Считаете сумму токов или мощностей всех приборов и выбираете нужное сечение жил по таблице.

Как таблицей пользоваться? Если решили укладывать медные провода, напряжение ввода 220 В, то для внутренней проводки подойдет левая ее часть, соответствующий столбец. Сравнивать будет найденную мощность всех подключаемых к группе потребителей (ее найти и посчитать проще).

В той части, где речь идет о медных проводах, укладываемых в лотки, пустоты, каналы, столбце «220 В» находите ближайшее большее значение. По этой строчке двигаетесь вправо до колонки «Сечение, кв. мм». Указанная тут цифра и будет требуемым размером жил. Из проводников этого диаметра нужно будет делать электрическую проводку от автомата до розеток или выключателей.

Чтобы не запутаться при подсчете и прокладке, жилы одного диаметра обозначайте на плане определенным цветом (запишите, чтобы не забыть, каким цветом что обозначили). После того, как диаметр определен для всех групп потребителей, считают длину требуемых кабелей по каждому размеру, к найденным цифрам добавляют запас 20-25%. Вы рассчитали проводку для своего дома.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию.

Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью(кухня, ванная, бассейн, баня и т.п.).

Выбор розеток и выключателей

Под какие-то мощные приборы розетки выбираются по максимальному (пусковому) току. Для остальных маломощных потребителей они идут стандартные. Нужно знать, что бывают они:

• Наружные - когда корпус торчит из стены. Их устанавливать проще: на стену крепится подложка, а к ней сверху розетка. Но такие модели сейчас мало кто использует, даже на дачах. Причина эстетическая: не самое привлекательное зрелище.
• Внутренние. Под электрическую часть делается углубление в стене, в него устанавливается и замуровывается монтажная коробка. Внутрь этой коробки вставляется электрическая часть розетки или выключателя.

Именно внутренние электрические розетки и выключатели сегодня чаще всего используются. Они оформлены в разном стиле, окрашены в разные цвета. Подбираются в основном в тон отделке, а если это невозможно, ставят белого цвета.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки - штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены.

Если возведенные стены будут потом облицовываться листовыми материалами - гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае - только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача - не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения - наиболее надежный.
• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина. И все равно, наиболее надежные методы соединения - сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.
• Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это - гарантия вашей приватной безопасности и безопасности вашей частной собственности.После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером - прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю - проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться. Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Перед тем как начинать монтаж проводки, сначала необходимо составить схему. Если вы знаете, как должны быть расположены электроприборы после завершения электромонтажных работ, то задача становится заметно легче. Схема служит для подсчета элементов для работы – вы рассчитываете сечение и длину провода для определенной трассы, количество розеток, различных включателей/включателей, распределительных коробок, а также расположение этих приборов. Не обходится электропроводка в доме или квартире без следующих силовых агрегатов:

• распределительный щиток;
• автоматические выключатели (используются для безопасности и сохранности приборов);
• счетчики.

Пример схемы для частного дома

В этом разделе описан пример для подключения в частном доме 1-фазного и 3-фазного питания, который позволит вам разобраться, как браться за монтаж, и что необходимо для разработки электрической принципиальной схемы. Начнем с однофазного. Способ подачи питания для частного дома (иногда и квартир) обычно выбирается воздушный. Фазный провод идет с воздушной линии к вводному электрощиту, в который также подключаются рабочий и нулевой защитный провод.

Выглядит ввод электропитания следующим образом:

В 95% случаев используется воздушное «сообщение».

Что касается счетчиков, то сегодня организации энергоснабжения устанавливают их во вводном электрощите на улице (еще несколько лет назад монтаж приборов учета происходит внутри частного дома). Помимо счетчика в щите иногда монтируется включатель.

Кабель прокладывается от вводного щитка к внутреннему. С электрощита, установленного внутри, и начинается снабжение постройки электричеством. Для добавления надежности сети, профессионалы рекомендуют разбивать на группы электропотребители:

• Времянка, подвал, гараж – хоз. помещения;
• Освещение;
• Силовая группа (самые требовательные приборы, к примеру, котел);
• Розеточная группа.

Потребители нужно разделить, чтобы осуществить подключение и монтаж отдельных защитных устройств. Так выглядит схема деления устройств на группы:

Обязательное требование для составления схемы – это наличие плана частного дома. Зная чертеж, вы сможете самостоятельно составить схему «своими руками» и подключить приборы, при этом вам не придется прибегать к помощи профессионалов. Для примера мы взяли простую схему:

Имея на руках вышеперечисленный материал можно приступать к составлению принципиальной схемы. Это уже сложнее, так как здесь нужны знания электрики. Если нет возможности самостоятельно составить схему, то лучше попросить об этом знакомого или, на крайний случай, нанять электрика.

Особенности 3-фазного питания

Если к вашему частному дому идет 3-фазное питания, а не 1-фазное, то с воздушной опоры на вводный щиток подсоединен совмещенная и рабочая проводка, а также три фазы. Отличий у схемы для 3-фазного питания не много:

Подготовительные работы

Монтаж электрики в квартире или доме необходимо начинать со следующих операций:

• заготовка стен и потолка;
• составление электрической, а также принципиальной схемы;
• разметка стен.

Заранее нужно рассчитать, где будет находиться место для ввода проводов или питающего кабеля. Распределительный щит – это тоже важный момент, так как он должен быть защищен от погодных особенностей. Профессионалы рекомендуют выполнять монтаж щита в теплом помещении, недалеко от основной постройки, высота от земли должна быть 1,5-1,7 метров (чтобы было удобно доставать до него).

Следующим шагом идет составление монтажной и электрической схемы, по которым вы будете своими руками устанавливать светильники, включатели/выключатели, розетки и другие электроприборы. Схемы расположения оборудования готовы? Отлично, можно браться за разметку трасс проводов, идущих к этому электрооборудованию.

Инструменты для работы

Еам в работе потребуются следующие инструменты:

• молоток;
• отвертки обычные;
• индикаторная отвертка;
• штроборез;
• перфоратор;
• тестер;
• плоскогубцы.

Помимо вышеперечисленных инструментов нам понадобятся материалы: изолента, бирки для пометки проводки, розетки, провода с разным сечением, клемники. Серьезно нужно подойти к выбору электрощита, так как от него зависит надежность будущей электросети в частном дома или квартире.

Монтаж необходимо осуществлять с учетом требования к расположению приборов. Речь идет о ванной комнате, бане или даже сауне – в них показатель влаги завышен. Выключатели/включатели и розетки должны быть расположены с внешней стороны – перед этими комнатами.

Монтаж электропроводки закрытого и открытого типа

Допустим, все подготовительные работу уже закончены, поэтому нам можно начинать монтаж проводки – принципиальная схема и план подключения у нас на руках уже присутствует. Рекомендуется для подключения сети в частном доме или в квартире брать медный провод, сечение которого должны быть в промежутке 1,5-2,5 мм. Если требуется подключение мощных потребителей электричества, то стоит взять проводку и большего диаметра. Несмотря на то, что такие провода будут дороже, при этом повысится надежность и сопротивление сети.

Существует два вида монтажа – скрытый и открытый. Разумеется, мы разберем каждый из способов. Выбирать открытый или скрытый вариант стоит исходя из особенностей материалов, из которых изготовлены стены в вашем жилище. Влияют на выбор и другие факторы, о которых вы узнаете после изучения этих методов. Выполнять оба способа проводки можно своими руками.

Скрытая электропроводка

Выбирать скрытую проводку стоит в том случае, если ваш построен из:

• монолитных камней;
• природных или искусственных камней;
• кирпичей.

В таких домах необходимо монтировать проводку через штробы (спец. каналы для проводки закрытого типа). Они заранее прорезаются по трассе подключения будущей электросети, а затем их заделывают штукатуркой. В местах, где будут потом расположены регулирующие элементы, выключатели/включатели, необходимо заготовить выемки 60-70 миллиметров в глубину. Точный показатель рассчитывается в зависимости от габаритов коробок. Монтируются своими руками они в выемки. Фиксацию можно выполнять раствором.

На фото изображен процесс подготовки каналов под провода. Работу стоит выполнять с электроинструментом, так как это существенно сэкономит ваше время.

Мы разбираем скрытую проводку в первую очередь из-за того, что она неудобней открытого вариантов и имеет недостатки. Основной минус – это необходимость долбить стены своими руками, если вам необходимо заменить или отремонтировать проводку. Эстетичный внешний вид является одним из главных плюсов закрытого метода, ведь электрическая проводка скрыта под слоем шпаклевки. Если вы правильно эксплуатируете электроприборы, то вам не придется разрушать стены.

При установке скрытой проводки необходимо выполнять соединения проводов только в специальных коробках – разветвительных и распаечных. Выключатели и розетку монтируются в закрепленных местах разметки. Вам важно добиться того, чтобы к коробкам был открыт доступ после окончания установки электропроводки. В будущем вам нужно будет обслуживать и контролировать соединения.

Открытый вариант

В двух случаях в доме должна быть проведена проводка открытого типа:

• В помещении уже проведены отделочные работы, и у хозяев нет желания разрушать покрытие для установки проводки.
• В деревянном частном доме. Для таких построек нет других вариантов – проводка должна быть открытого типа и надежно изолирована, чтобы снизить риск возгорания до минимума.

В качестве изоляции используются кабель-каналы, асбестовая прокладка, самозатухающий пластик, гофрорукав или пластиковые плинтусы. Задачу у этих элементов – исключить контакт проводов с деревянным покрытием. Сегодня выгоднее и удобнее использовать электрокоробку или гофрорукав. Коробки вписываются в дизайн частного дома, поэтому их ставят в жилых комнатах. Что касается гофрорукавов, то они обладают менее эстетичным внешним видом – их ставят в хозяйственных помещениях.

Присоединяется рукав к потолку или стене при помощи специальных элементов – обычно это держатели из пластика. Они же крепятся дюбелями, шурупами или саморезами. Выбирать подходящий крепеж нужно в зависимости от материала, из которого сделано покрытие. Состоит короб из двух частей, которые скрепляет замок. Нижняя часть крепится к потолку или стене, затем в неё кладется провод, сверху он закрывается верхней часть. Замок служит защелкивающимся элементом. Верхняя часть при необходимости может быть снята несколькими движениями, поэтому вы всегда сможете проверить или починить проводку.

В местах разветвления проводки открытого типа необходимо монтировать разветвительных коробки подключения. Что касается выключателей и розеток, то их установка выполняется на специальных «подрозетниках», которые сделаны из пластика или сухого дерева.

Заключение

Чтобы работать с электричеством, нужно знать технику безопасности и элементарные правила работы электрооборудования. Если этих знаний нет, то лучше не рисковать – нанять профессионалов сегодня можно достаточно недорого, при этом вы сохраните устройства и, самое главное, здоровье. Если вы знакомы с электротехникой, то можете приступать к подключению электрической проводки в вашем жилище.

Монтаж электропроводки в доме: монтаж, схемы, инструкции обновлено: Декабрь 8, 2015 автором: kranch0
