Подключаем розетку своими руками

При выполнении строительных или ремонтных работ обойтись без розетки практически невозможно. Поэтому давайте рассмотрим, как правильно выполняется установка и подключение розетки.
Первое что важно выполнить — это отключить подачу электричества в помещение, где планируется выполнять подключение розетки. После отключения источника питания, рекомендуется дополнительно убедиться в том, что электричество отключено. Далее, выполняется подготовка коробки (подрозетник), в которую будет установлена новая розетка. Важно чтобы провода в ней находились в свободном доступе.

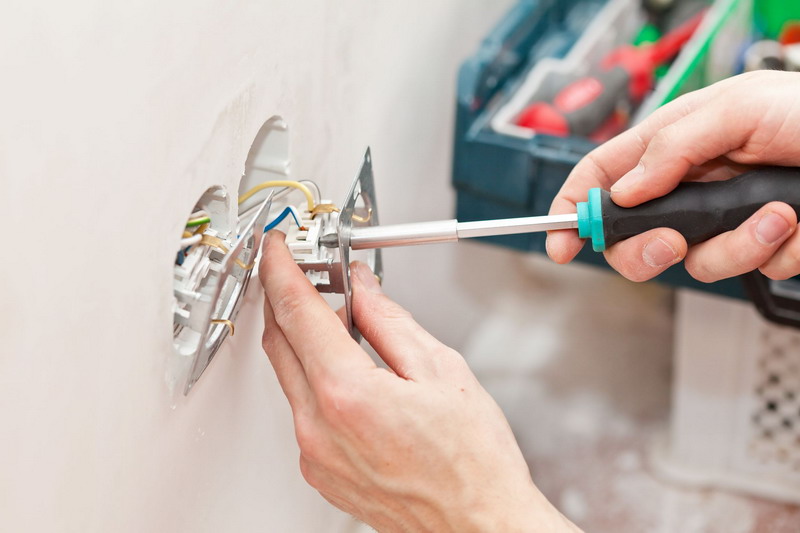

Установка новой розетки

Последовательная установка розетки

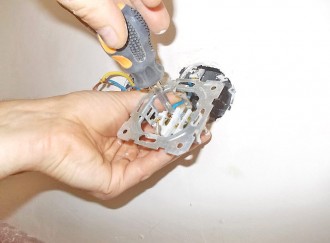

Первым делом берется в руки розетка и разбирается, отсоединяется наружный корпус от внутренней части. Далее, берем плоскогубцы, с помощью которых обрезаем лишний провод. Как правило, оставляется не больше и не меньше 10 см провода для подключения розеток. Именно такой длины вполне достаточно для того, чтобы подключение выполнить максимально качественно и удобно. С каждого конца провода удаляется 1 см изоляции.

Зачистка концов проводов для подключения розетки

Зачистка проводов с помощью съемника изоляции

Размещение розеток с учетом потребителей

Перед установкой розеток стоит определиться с их численностью, а также их местоположением. Условия размещения таких элементов напрямую связаны с местоположением потребителей электрической энергии, которые весьма неподвижны в виде холодильника, телевизора и компьютера. В таких местах, как правило, монтируется несколько розеток (блок розеток от 2 до 5 шт.) для обеспечения возможности подключения вспомогательных электрических приборов. Это, более оптимальное решение, нежели использование тройников и удлинителей. Ведь это приводит к дополнительной нагрузке на розетку, что значительно сокращает срок ее использования.

Блок розеток подключается методом шлейфа (параллельно)

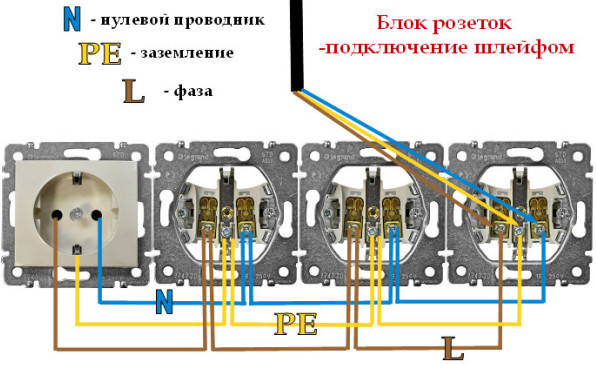

Схема подключения блока розеток — шлейфом

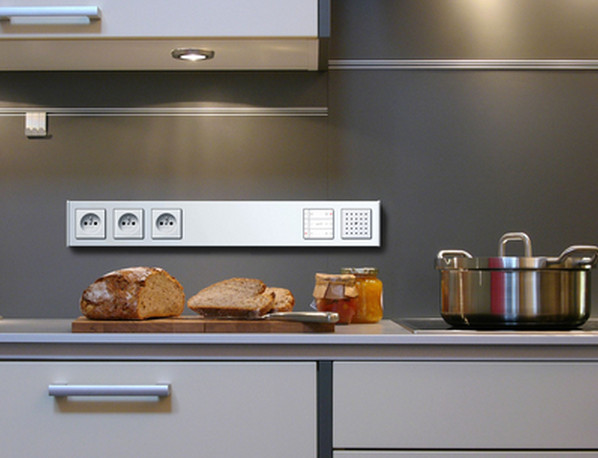

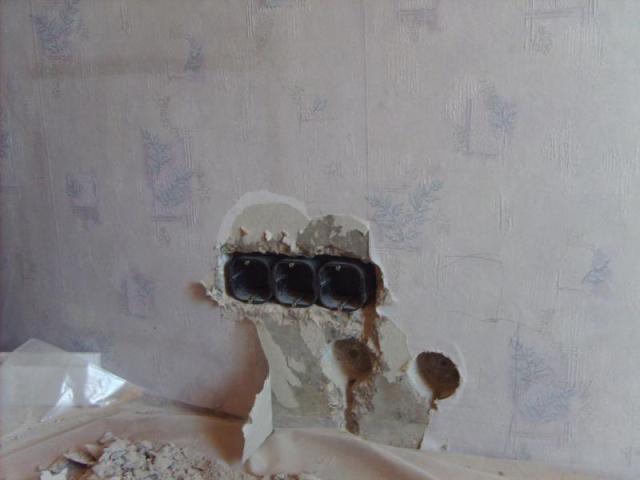

Горизонтальный блок розеток

Также необходимо учесть и розетки для временных приборов. Сюда можно отнести элементы в виде пылесоса, ноутбука, зарядного устройства для мобильного устройства и утюга. Большинство специалистов не рекомендуют устанавливать розетки в санузлах с целью предотвращения попадания влаги, что может привести к выходу из строя розетки, а в отдельных случаях может привести к различным травмам у человека. Если все же не обойтись без розетки, например для электрического бойлера, розетку нужно установить специальную, защищенную от влаги с уровнем защиты не менее IP-44 .

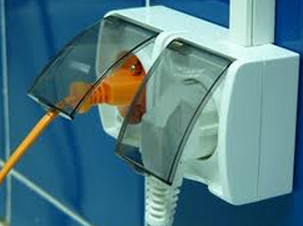

Накладная влагозащитная розетка для ванной комнаты

В сырых помещениях устанавливают розетки с уровнем защиты не менее IP44
Монтаж розеток производят на уровне от 30 до 80 см от чистого пола в местах, которые доступны для подключения потребителей и для проведения качественного обслуживания. При этом дистанция до приборов не должна быть большой, чтобы электрический шнур не натягивался, а свободно провисал.

Различные способы крепления розеток

Способ крепления розетки напрямую связан с ее конструктивными особенностями, материалом, который находится в основе стены, а также каким образом проложен кабель. Если он прокладывается в пластиковых коробах, то довольно часто применяются розетки для выполнения наружной установки. Крепление таких элементов проходит с помощью саморезов на гипсокартонную перегородку или дюбель-гвоздей на кирпичную или бетонную стену. Когда проходит проводка внутреннего кабеля (скрытого типа), то розетки должны иметь совершенно иную конструкцию и их крепление происходит на заранее установленную коробку.

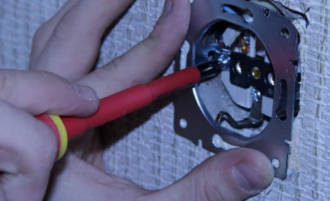

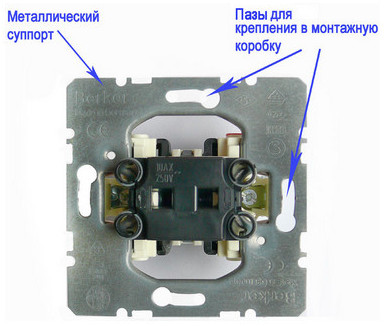

Суппорт розетки крепиться к установочной коробке с помощью винтов

Суппорт крепится к коробке с помощью винтов

Последние элементы также имеют различную конструкцию, что определяется материалом, который содержится в основе возведенных стен. Если отделка проводилась из гипсокартона, то в нем проделывается отверстие, согласно размера коробки, а саму коробку прижимают к гипсокартону с помощью специальных винтов. Затем проходит подключение проводов к розетке, и лишь потом она крепится к коробке.

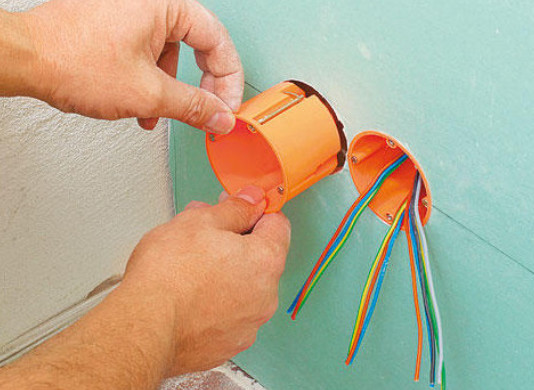

Установка коробок для розеток в гипсокартоне

Монтаж розеток в гипсокортонную стену

Если потребуется монтировать розетку на стену с бетонным или кирпичным основанием, то необходимо изначально воспользоваться специальной коронкой и проделать в стене кольцевую канавку по размеру коробки, а лишь потом с помощью зубила или перфоратора выбрать середину. В образованную нишу устанавливается и закрепляется коробка. Установка и крепление розетки проходит аналогичным способом, как в гипсокартонной перегородке.

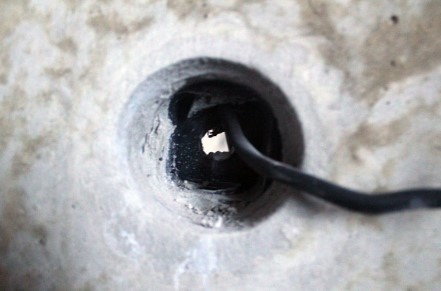

Установка коробок на твердом основании

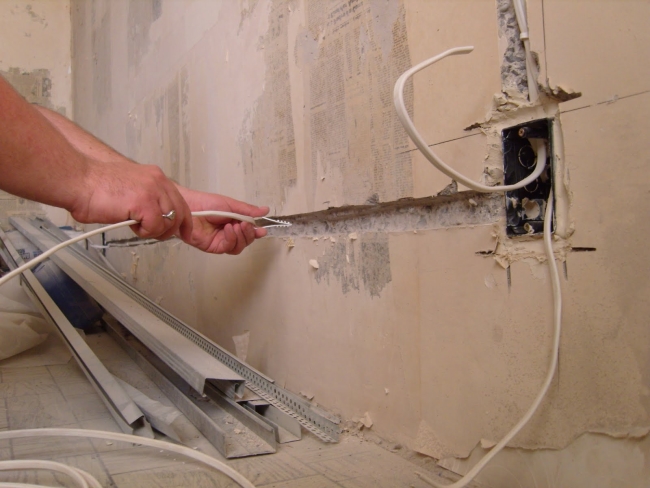

Скрытая установка розеток

Места расположения розеток

В ванной комнате достаточно установить несколько розеток для оптимизации работы стиральной машины, электрической бритвы и фена. В стандартных комнатных помещениях устанавливается до 4 розеток, а в прихожей потребуется установка как минимум одна розетка. Линии должны быть обеспечены защитой УЗО для защиты человека от поражения электрического тока.

Риск получить электротравму если нет УЗО

При подключении групп потребителей торопиться не следует, поскольку от правильности выполнения работы будет зависеть долговечность и эффективность работы розеток и кроме этого, ваша безопасность.

Подключаем розетки в соответствии расцветки проводов

Для удобства при выполнении работы при производстве электрического провода применяются цветовые оттенки, позволяющие безошибочно определить предназначение провода. Так, синий указывает на то, что провод должен подключаться к «нулю», к фазе подключаются провода с белым оттенкам, а к заземлению подключаются провода с желто-зеленым оттенком. Это самая распространенная цветовая палитра проводов, бывает и другая цветовая гамма проводов.

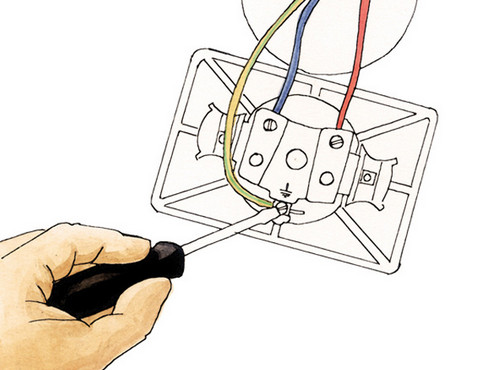

Подключаем розетки по расцветке проводов

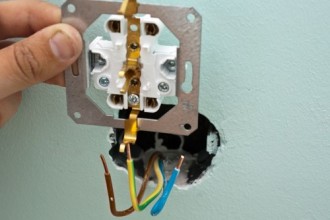

Подключение розетки по расцветке

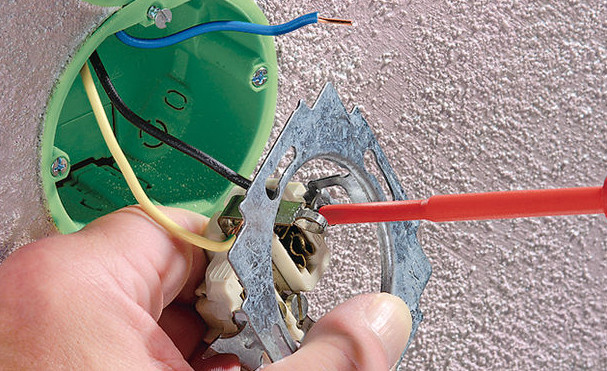

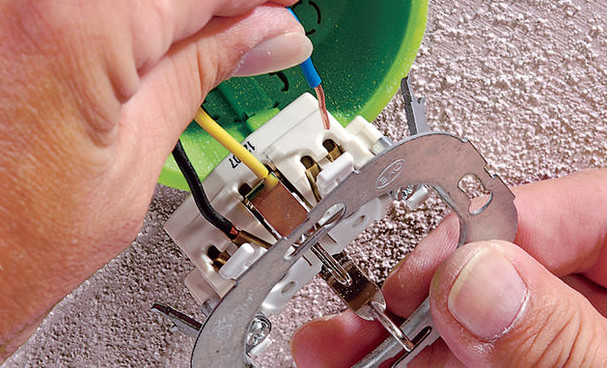

Разобравшись, какой провод, к какой клемме подключать, можно приступить к работе. Конец провода вставляется в гнездо и при помощи имеющегося винта затягивается до максимума.

После того как провода будут подключены к розетке ее необходимо вставить в коробку. Фиксируется розетки при помощи специальных зажимов, которые по мере вкручивания расходятся и прижимаются к стенкам подрозетника.

Когда розетка будет надежно установлена в коробке, выполняется установка наружной крышки.

Установка наружной крышки для розетки

Облицовочную крышку розетки стянуть винтом

Все что требуется, крышку приложить к внутренней части розетки и стянуть их между собой винтом. При закручивании винта необходимо соблюдать осторожность, поскольку если перетянуть винт, то крышка розетки может сломаться. Все подключение закончено, теперь включаем и проверяем выполненную нами работу и если все в порядке можно начинать эксплуатировать розетку.

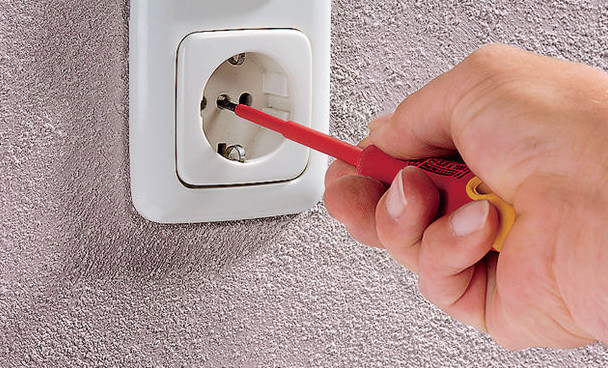

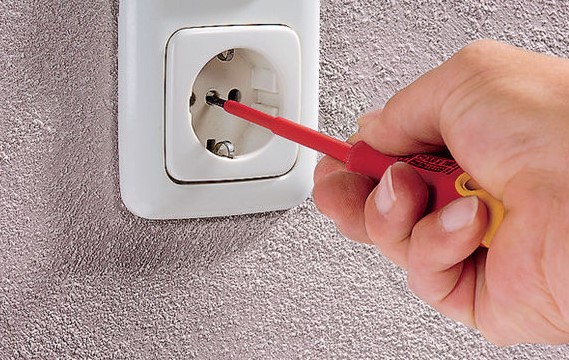

Убеждаемся в наличии питания в розетке

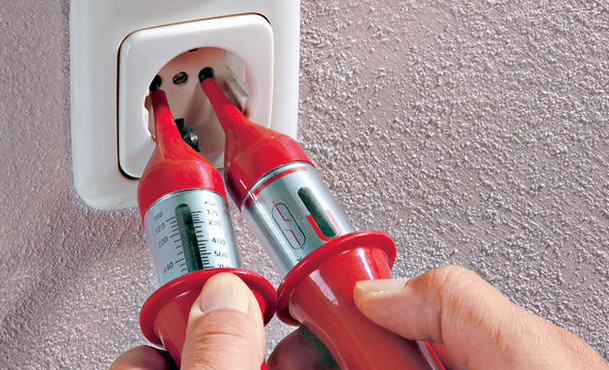

Тестируем розетку на наличие питания

Видео. Как правильно установить и подключить розетку?

На данный момент розетка может вываливаться из стены по нескольким причинам. Основной причиной выпадения розетки считается некачественный механизм крепления, отсутствие подрозетника или неправильный монтаж. Теперь вам необходимо узнать, что делать, если розетка вываливается из стены?

Причины выпадения розетки такие же, как и у выключателя. Это обеспечено одинаковым способом монтажа. В этой статье мы поместили фото и видео, которые позволят изучить тему более детально.

Способы ремонта

Перед тем, как перейти к ремонту розетки, вам обязательно необходимо отключить электроэнергию. Только после того, как электроэнергия будет выключена вы можете приступать к ремонту.

Теперь пришло время рассмотреть классическую ситуацию, когда розетка вываливается из бетонной стены. Сначала вам необходимо понять, почему лапки, которые расположены в механизме крепления не удерживают конструкцию в стене. Сначала вам необходимо убедиться в том, что подрозетник установлен. Именно он предотвращает выпадение розетки и выключатели из вашей стены.

В современных нормах есть информация о том, что подрозетник должен быть выполнен из пластика, а также обязательно должен иметь рифленые стенки, которые обеспечат более высокую надежность сцепления. Старые металлические стаканы являются плоскими и поэтому у вас просто не будет возможности выполнить надежное крепление своего устройства. Иногда также можно столкнуться с проблемой, когда стакан не будет установлен вообще и это в дальнейшем может повлиять на то, что ваша розетка начнет просто выпадать.

Чтобы избежать подобных проблем мы рекомендуем . Если вы уверенны в том, что подрозетник установлен правильно, тогда в этом случае свое внимание необходимо будет обратить на лапки розетки или выключателя. Возможно вы столкнулись с проблемой, когда диаметр посадочной коробки будет намного больше, чем лапки розетки или выключателя. Именно поэтому устройство может просто плохо держаться. Решить проблему в этом случае можно двумя способами:

1. Чтобы компенсировать пустоту подложить резиновые прокладки, которые обеспечат надежное крепление.
2. Вытянуть лепестки до необходимого диаметра с помощью плоскогубцев.

Наиболее банальной ситуацией выпадения розетки считается то, что человек просто . Иногда человек может просто забыть закрепить лапки и в дальнейшем розетка может расшататься. Чтобы решить проблему необходимо взять отвертку и дожать болты, которые отвечают за раздвижение лапок. На фото ниже вы сможете увидеть, как решить эту проблему.

Также ниже мы поместили видео, которое наглядно поможет узнать, что делать, если выпала розетка.

Если вы проживаете в панельном доме, где присутствует старая электропроводка, тогда помните о том, что розетки и выключатели могут плохо держаться в стене и выпадать из-за того, что установлены в сквозном отверстии. Увидеть подобную проблему наглядно вы можете на нашем фото ниже:

В этом случае, вам необходимо будет установить подрозетник и закрепить выключатель в бетонной стене. Если розетка вырвалась из гипсокартона вместе с куском гипса, тогда это может произойти из-за того, что для крепления подрозетника в гипсокартон вы использовали инструкцию по креплению розетки в бетон. На фото ниже, вы сможете заметить, как правильно закрепить розетку или выключатель в гипсокартоне.

Чтобы в дальнейшем розетка не выпадала мы рекомендуем приклеить кусок гипсокартонного листа, который отпал на место. Сделать это можно с помощью алебастра. При необходимости его также можно дополнительно закрепить. Для этого можно использовать саморезы.

Существует также и альтернативный вариант, который предполагает в себе использование газеты. Вам необходимо заполнить пустоту газетой, а потом закрепить ее алебастром. После этого вы можете вдавить монтажную коробку, чтобы она стала на уровень гипсокартонного листа. Теперь уберите лишний раствор и подождите пока конструкция застынет.

Как избежать проблемы?

На данный момент основной причиной, по которой розетка разболталась и выпадает из стены считается неправильная эксплуатация изделия. В большинстве случаев многие люди просто берутся за шнур и выдергивают его из розетки, а этого делать нельзя. Вместе со шнуром вы просто можете выдернуть корпус вашего устройства. Также через определенный период времени постарайтесь просто делать ревизию в своем доме. Благодаря этому в дальнейшем вы сможете избежать выпадения розетки или выключателя.

Если в этих проблемах нет той, которая произошла у вас, тогда описать ее вы можете в наших комментариях. Надеемся, что эта информация действительно была полезной и теперь вы точно знаете, почему розетка выпадает из стены.

Розетки штепсельные – это широкий ассортимент электроустановочных изделий, с помощью которых происходит подключение электрических приборов, устройств и оборудования к электросети. С их помощью осуществляется не только быстрое соединение с сетью, но и быстрое отключение от нее.

Монтаж розетки в доме своими руками

По внешнему виду эти изделия внешне похожи друг на друга, но на самом деле их существует огромное количество, и они различаются по многим признакам. Прежде чем устанавливать такие изделия в помещениях дома, офиса, квартиры или других объектов, необходимо знать, какими они бывают, а также их устройство. Особенно если их планируется ставить своими руками.

Классификация

Как установить розетку? Прежде чем осуществлять монтаж, необходимо понять, какими они бывают. Розетки принято классифицировать по следующим признакам:

• способу монтажу (для скрытой и открытой проводки);
• способу крепления эл. проводов (винтовыми и клеммными зажимами);
• конструкции (одно-, двух-, трехместные, многоканальные, со специальными приспособлениями, антенные, компьютерные, телефонные, совмещенные);
• степени защиты (от IP20 до IP68).

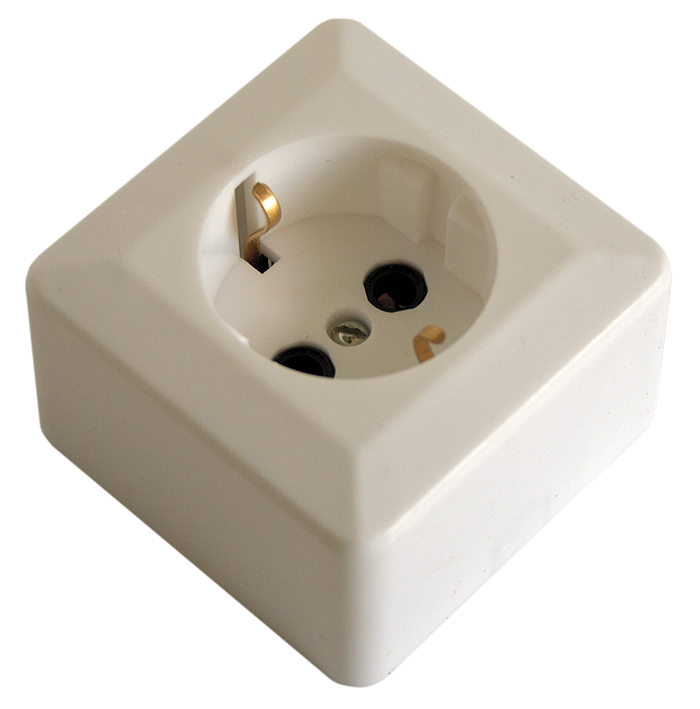

Штепсельная розетка для открытой проводки

Штепсельная розетка для скрытой проводки

Строение

Любая розетка состоит из 3 основных частей:

• панели лицевой;
• элементов токопроводящих;
• основания.

Панель лицевая выполняет защитную и в тоже время декоративную функцию. Производители разных стран изготавливают ее из разных материалов, таких как дерево, металл, стекло, поликарбонат и их комбинации. Это позволяет подобрать розетку под любой интерьер и дизайн помещения. Многие производители пошли еще дальше – они выпускают изделия со сменными панелями. Их легко менять, для этого не нужно отключать само устройство от эл. сети.

Элементы токопроводящие могут быть выполнены из латуни без покрытия и луженной, а также бронзы. Они являются основными рабочими элементами розетки: именно через них осуществляется подача тока на контакты прибора, который будет подключаться к розетке. Техническая характеристика контактов является основным показателем, свидетельствующим о том, какие силу тока и напряжение они могут выдерживать. От этих показателей зависит мощность прибора для подключения к розетке. Указываются они на колодке или на защитной панели.

Основание розетки, ее еще называют колодкой, – это тот элемент, на котором держатся элементы токопроводящие (контакты) и панель лицевая. На ней обязательно имеется определенный тип крепления для установки ее в подрозетник.

В настоящее время нормативно-технической документацией предписано при строительстве новых зданий и реконструкции электропроводки в зданиях старой постройки устанавливать розетки, имеющие дополнительный контакт для защитного провода, т.е. трехконтактные. Именно заземляющий контакт оберегает человека от удара эл. током и выхода техники из строя.

Розетка должна соответствовать штепсельной вилке электроприбора.

Инструмент

Прежде чем приступить к монтажу розетки, необходимо подготовить следующий инструмент и приспособления:

• линейку;
• карандаш:
• уровень;
• индикатор фазы;
• мультиметр;
• набор отверток;
• нож монтажный;
• кусачки;
• плоскогубцы;
• перфоратор;
• коронку-насадку, применяемую для сверления отверстий под подрозетник;
• паяльник;
• шпатель.

Кроме того, в зависимости от вида работ, может понадобиться изоляционная лента, припой, флюсы, гипс или специальная шпатлевка.

Выбор места

Теперь нужно определиться с местом установки изделия. Обычно исходят из условий эксплуатации самого электроприбора и удобства пользования. Необходимо помнить, что устройства, потребляющие большую мощность, должны запитываться от отдельной розетки, к таким электрическим устройствам ведется специальная линия. Особое внимание при этом должно быть уделено местам установки розеток в помещениях с повышенной влажностью. Там соблюдают следующие указания нормативной документации:

• разрешается установка изделий с классом защиты не ниже IP
• расстояние от пола до розетки должно быть более 1 м;
• расстояние от умывальника, ванны, душевой кабины до штепсельной розетки должно быть более 60 см.

Монтаж

Система электропроводки в современных домах, квартирах и объектах общественного назначения трехфазная, а это значит, что к клеммам розетки присоединяют 3 провода: нулевой, фазный и заземляющий. Для облегчения присоединения и чтобы не путать, какой провод куда подключать, их различают по цвету. Коричневый (белый) цвет у фазного провода, голубой (черный, синий) – у нулевого, желто-зеленый (зеленый) – у заземляющего.

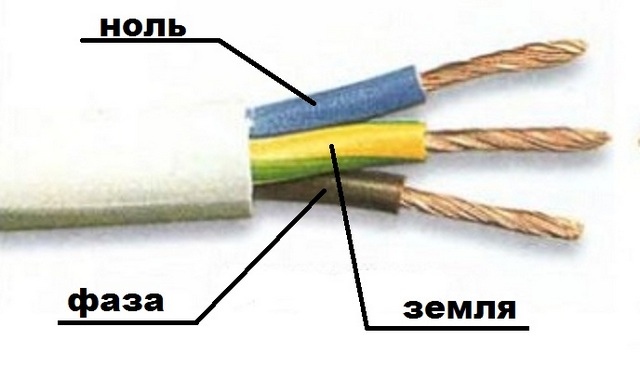

Цветовая маркировка проводников

Наружняя розетка

Такое изделие устанавливают в помещениях, где проводка выполнена прямо по стенам объекта, ее обычно выполняют в помещениях, стены которых выполнены из легковоспламеняемых материалов. На такой проводке видны все проблемные места. В наше время мода на открытую проводку. Правда ее выполняют в ретро-стиле, используя витой провод и современные электроустановочные изделия.

Алгоритм установки розетки следующий:

• отключить электропитание на объект. Для этого достаточно выключить автоматический выключатель в распределительном щитке;
• разобрать розетку, для этого необходимо открутить винт или винты крепления с помощью подходящей отвертки и отсоединить панель лицевую от колодки с токопроводящими элементами;
• прикрутить корпус к поверхности стены, не забыв подложить под него негорючий материал. Для этого, в зависимости от материала, к которому он присоединяется, могут понадобиться дюбеля или саморезы;
• к соответствующим клеммам подсоединить провода фазы, нуля и земли. Их необходимо зачистить на расстоянии 1 см от изоляции с помощью ножа монтажного;
• прикрутить лицевую панель;
• включить подачу электроэнергии на объект.

Хорошо, если розетка имеет индикатор, сразу видно, что она в рабочем состоянии.

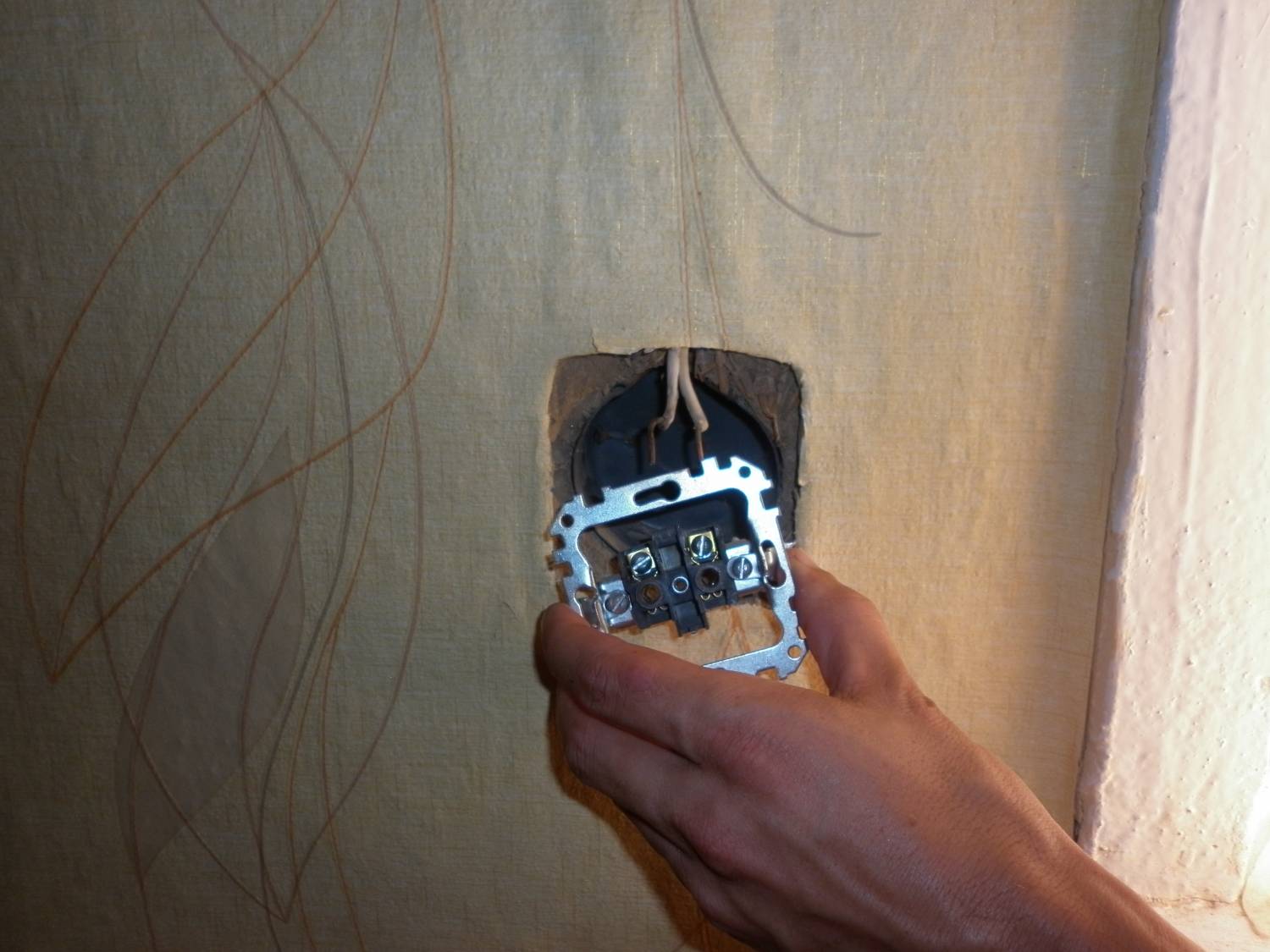

Замена розетки для скрытой проводки

Розетка скрытой проводки подлежит замене, если у нее обгоревший вид, она держится на честном слове и не выполняет свою функцию, т.е. провода плохо закреплены.

Работы выполняются в следующем порядке:

• отсоединяется объект от электропитания;
• производится демонтаж старой розетки. Для этого откручивается винт, присоединяющий лицевую панель к колодке соответствующей отверткой (зависит от типа головки винта);
• освобождаются провода от клемм с помощью отвертки;
• снимается старая розетка;
• если розетка была без подрозетника, что часто встречается, то углубляется в стене отверстие для установки туда подрозетника. Понадобится перфоратор и специальная насадка (коронка);

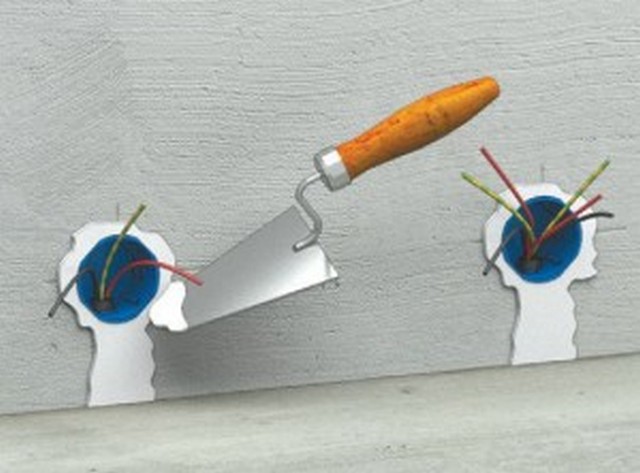

• фиксируется подрозетник в стене с помощью гипса или других растворов, специально предназначенных для этих целей;
• после высыхания раствора можно приступать к подсоединению проводов к клеммам розетки. Если длины провода не хватает, то к нему присоединяют новый отрезок, при этом для удлинения алюминиевого провода пользуются клеммной колодкой, а для медного достаточно концы скрутить, далее спаять и изолировать место соединения;
• вставляется колодка розетки в подрозетник, выравнивается и фиксируется винтами, специально предназначенными для этих целей;
• устанавливается крышка декоративной панели и надежно закрепляется;
• проверяется надежность крепления. Для этого необходимо вилку любого электрического прибора вставить в розетку, если при вытаскивании из нее изделие не сместилось, то все надежно закреплено и выполнено правильно;
• включается электропитание на объект.

Внутренняя розетка

Установить розетку в новостройке своими руками несложно, если разобраться в тонкостях предстоящих работ и иметь под руками необходимые материалы и инструмент. Обычно во вновь возводимых зданиях работы начинаются с разработки электрической схемы разводки проводов по помещениям объекта и определения мест установки розеток, выключателей, люстр, бра и т.д. Такую работу выполняют обычно специалисты, хорошо знающие современные требования к электроустановочным изделиям и монтажу. Это позволяет обезопасить объект от любых неправильных действий, которые обычно совершают новички, что может привести к негативным последствиям.

Монтаж розетки в новостройке

Самостоятельно можно установить изделие, если проводники уже подведены к местам установки розеток. Монтаж складывается из выполнения таких работ:

• изготовления отверстия для установки подрозетника;
• установки и фиксации подрозетника;
• подключения проводников к внутренней части розетки;
• установки в подрозетник этой части розетки;
• установки декоративной панели.

Прежде чем выполнять этот комплекс работ, необходимо отключить объект от питания. Далее выполнять все работы по тому же алгоритму, что описано выше.

При установке подрозетника необходимо правильно определиться с его видом. Он должен соответствовать типу стены, т.е. предназначаться для каменных стен или для стен, изготовленных из гипсокартона. Напрямую в стену розетку устанавливать категорически запрещается. Это связано с пожарной безопасностью.

Розетки для телефона, телевизора и интернета

При монтаже такого вида розеток соблюдаются все те же правила, что и для электрических. Отличаются они только способом подключения:

• для телефона – телефонные провода вставляются в специальные разъемы и надежно фиксируются гайками;
• для телевизора – кабель оголяют и вставляют в специальное гнездо. Специальным зажимом производят соединение с экраном;
• для интернета – сетевой кабель вставляется по специальному стандарту в соответствующие разъемы.

Компьютерные розетки. Видео

Про монтаж компьютерных розеток подробно можно узнать из этого видео.

Монтаж розеток в помещениях дома, квартиры или офиса вполне можно выполнить самостоятельно. Это под силу человеку, имеющему базовые знания в электротехнике, умеющему обращаться с разными инструментами, а главное желающему это сделать своими руками.

Осуществить установку розетки и подключение своими руками сможет даже электрик-новичок. Мероприятие не представляет особых сложностей, и к тому же позволит сэкономить от 500 до 700 рублей (средняя цена за работу мастера). На сегодняшний день принято использовать крепление розеток наружным и скрытым способом. Далее мы рассмотрим, как установить и подключить оба варианта исполнения.

Наружный способ используется при (поверх декоративной отделки стен). В этом случае корпус фиксируется к стене с помощью дюбелей.

Установка внутренней розетки применяется в том случае, если линия прокладывается в специальные штробы (к примеру, во время монтажа электропроводки в квартире). В этом случае сначала нужно , после чего переходить к подключение самой розетки.

Сейчас мы рассмотрим подробно каждый из способов.

Обращаем Ваше внимание на то, что в настоящее время используется проводка с заземляющим контуром, поэтому в данной статье будет рассмотрена технология подключения розетки с заземлением!

Варианты установки

Внутри стены

Установка розетки внутри стены осуществляется чаще, т.к. в этом случае заглубленный корпус не бросается в глаза и не портит интерьер всей комнаты.

Перед началом работ нам понадобятся следующие материалы и инструменты:

• пластиковый подрозетник – 1 шт.;
• внутренняя розетка – 1 шт.;
• алебастр;
• отвертки (фигурная, прямая и с индикаторная);
• острый нож;
• плоскогубцы.

Обращаем Ваше внимание на то, что прокладка проводов в данной статье не рассматривается. Подключение электрической розетки осуществляется в готовых штробах с подведенными жилами! Подробнее узнать о прокладке провода Вы можете в статье: !

Итак, чтобы информация воспринималась легче, предоставляем к Вашему вниманию пошаговую инструкцию по установке розетки в бетонную стену:

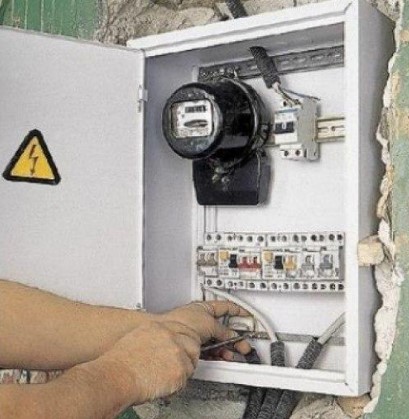

Шаг 1 – Отключение электроэнергии

Очень важно перед началом электромонтажных работ отключить электроэнергию в помещении. Для этого в распределительном щитке необходимо выключить соответствующий автомат, после чего проверить наличие тока в месте установки с помощью индикаторной отвертки. О том, мы рассказывали в отдельной статье.

Шаг 2 – Установка подрозетника

На сегодняшний день существуют металлические и пластиковые подрозетники. Отдавать предпочтение необходимо последним, т.к. они имеют низкую стоимость и размеры, соответствующие новым стандартам. Если Вы решите установить розетку в металлический подрозетник, зафиксировать сердцевину распирающими лапками вряд ли удастся, вследствие чего корпус будет болтаться и со временем выйдет из строя.

Для установки пластикового подрозетника в несущей стене рекомендуется использовать алебастр. Штробу нужно немного смочить водой, после чего наложить 2-3 мм раствора и быстро закрепить изделие.

Также можно осуществить крепление с помощью саморезов, но в этом случае надежность установки будет не такой высокой. После этого в в специальные отверстия вставляются жилы электропроводки, как показано на фото.

Шаг 3 – Крепление корпуса

Теперь необходимо установить сам корпус – место где будут подключаться контакты. Для начала все 3 жилы (землю, ноль и фазу) необходимо зачистить ножом от изоляции. Длина зачистки должна составлять не менее 7 мм (лучше 10 мм). Чтобы не повредить токоведущие жилы, рекомендуем прочитать о том, . Далее все контакты необходимо закрепить в корпусе. Конструкция механизма включает в себя 5 винтов: 2 боковых для распора лапок, 1 для заземления (по центру) и 2 для фазы/нуля (справа и слева от центра). Все что Вам нужно, это ослабить 3 центральных винта, вставить оголенные жилы и тщательно затянуть их отверткой.

Важное правило установки розетки — фазу нужно подключить в левое отверстие (если смотреть на зафиксированный в стене корпус), а ноль – в правое. Такой обычай используется электриками уже давно и позволяет быстро найти каждый из проводников, если отсутствует .

После этого необходимо зафиксировать корпус в подрозетнике. Для этого следует ровно выставить его в стене (чтобы после окончания установки розетка не была перекошенной) и с помощью боковых винтиков распереть лапки, чтобы они надежно врезались в стенки.

Вместо лапок может использоваться накладной корпус (предоставлен на фото ниже). В этом случае крепление осуществляется саморезами с обеих сторон ободка.

Шаг 4 – Установка окантовки

Теперь, когда все винтики будут надежно затянуты, необходимо спрятать корпус за декоративной окантовкой. Она также фиксируется с помощью центрального винтика. Ничего сложного нет, просто подтягиваете винтики до упора.

Вот и вся технология установки и подключения внутренней розетки своими руками. Обязательно следите за тем, чтобы все жилы были надежно затянуты. Если места соединения будут ослаблены, через некоторое время корпус начнет плавиться из-за нагревания, что в скором времени приведет к самовозгоранию проводки и !

Открытый способ

Наружный вариант электрической розетки используется при и гараже.

Преимущество такой конструкции заключается в следующем:

• более простая замена, ремонт и установка;
• можно быстро определить неполадки по внешнему виду изделия.

Недостатки:

• повышенная стоимость изделия;
• открытая электропроводка может ухудшать интерьер комнаты.

Итак, рассмотрим как самому установить наружную розетку, а также подключить ее к сети 220 Вольт. Как и в предыдущем случае, сначала необходимо обесточить помещение и убедиться в отсутствии электроэнергии с помощью индикаторной отвертки. Далее необходимо разобрать корпус, который состоит из задней крышки с сердцевиной и передней крышки.

Первым делом крепим заднюю крышку к стене. Для этого прислоняем ее, выставляем по уровню (чтобы не было перекосов) и отмечаем места крепежных отверстий простым карандашом. После этого отмеченные места рассверливаем дрелью и вбиваем в них дюбеля. Теперь можно фиксировать крышку саморезами и переходить к подключению проводов.

Обращаем Ваше внимание на то, что между задней крышкой и стенкой (которая, как правило, деревянная) рекомендуется подложить паронит. Данный материал предотвратит самовозгорание стенки при воспламенении изоляции.

Когда все три контакта будут затянуты винтиками, можно установить переднюю крышку, на чем процесс подключения накладной электрофурнитуры и заканчивается. Остается только предоставить к Вашему вниманию несколько полезных советов, которые позволят правильно подключить розетку своими руками!

Опытные электрики советуют учитывать следующие рекомендации при установке розетки в доме:

Видео инструкция

Наглядный видео урок

Нравится(0 ) Не нравится(0 )

Проведение электричества и установка приборов предполагает наличие знаний, навыков и опыта в этой области. Первоначальной электрификацией предусмотрен целый ряд проектировочных задач, монтажных и наладочных работ.
В то же время модернизация уже готовой и отлаженной электрической схемы может производится самостоятельно без помощи специалистов. Но, следует понимать, что монтаж розеток в бетонную стену является весьма трудоемким процессом.
Выполняется установка в несколько этапов, каждый из которых требует определенных знаний и некоторых навыков относительно процесса, материала, оборудования и инструмента.

Главным требованием к процессу является точное следование профессиональным рекомендациям и точное соответствие технологическим нормам в ходе выполнения работ.

Установка дополнительных электророзеток – актуальная задача для большинства домовладельцев. Этот факт связано с тем, что с течением времени в доме происходят перепланировки, перестановки мебели, покупка новой бытовой техники.
Все это подразумевает внесение изменений в домашнюю электросистему.

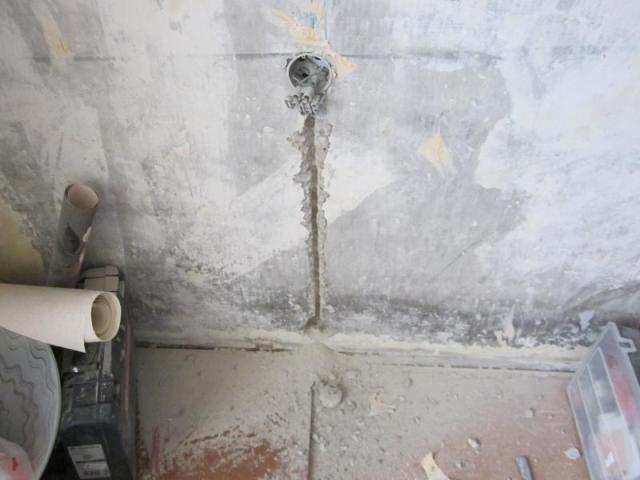

Алгоритм установки розетки в бетонную стену

1. Разметка поверхности

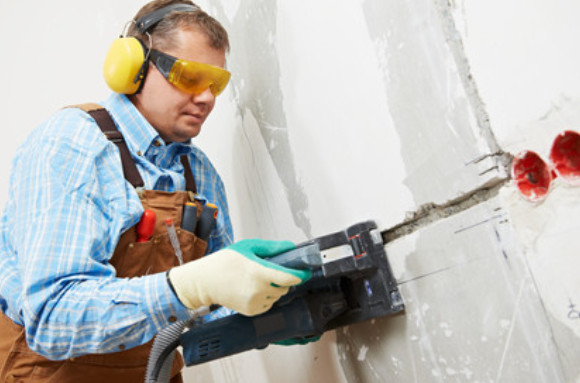

2. Создание отверстий

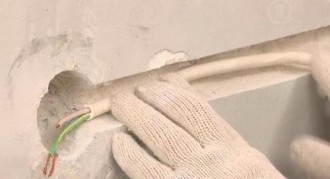

3. Монтаж проводки
4. Подготовка и крепление подрозетника
5. Реставрация стен
6. Монтаж розетки

Подготовительный этап по монтажу розетки

Первым делом необходимо точно определиться с месторасположением будущего электроприбора, подготовить необходимые инструменты и расходные материалы, а также само место проведения работ.
Выбирая место для новой розетки, можно исходить из собственных пожеланий. Энергонадзор не предъявляет каких-либо специальных требований относительно уровня расположения розеток по высоте, их можно устанавливать в удобной для хозяев точке помещения, лишь бы они были на метр удалены от водопроводных и газовых трубопроводов.
Ванная комната и туалет являются исключением, установка в них розеток согласно нормам запрещена.

В том случае, если монтаж розетки в стену необходимо сделать, не планируя проводить в это время проводить ремонт, в месте установки розетки, следует аккуратно вырезать часть обоев, чтобы потом не пришлось менять участок большей площади. Также в процессе сверления образуется очень много пыли, поэтому, чтобы не разносить ее по дому следует заранее поставить рядом пылесос и сразу же после того, как будут сделаны необходимые углубления, собрать ее пылесосом.

Непосредственно разметка заключается в том, что на бетонную стену маркером либо карандашом наносится центр расположения будущей розетки.

В том случае, если предусмотрен монтаж блока, состоящего из нескольких розеток, следует отметить центр каждой из них.

Для этого достаточно нанести центр первой розетки и, в зависимости от того, из скольких штук состоит блок, необходимое количество раз отложить по 71мм в необходимую сторону и зафиксировать точками эти расстояния. Семьдесят один миллиметр является стандартным межосевым расстоянием подрозетников.

Подготовка материала и инструмента

Перед тем, как сделать розетку в бетонной стене , необходимо подготовить материалы и инструменты, которые понадобятся в процессе.

• Качественная электрическая розетка с керамической основой для скрытой проводки
• Перфоратор
• Установочный короб соответствующего размера
• Зубило
• Алебастр;
• Шпатель
• Кабельно-проводниковая продукция.
• Индикаторная отвертка

Подготовка отверстий и штробление бетонной стены

Создание отверстий в бетонной стене является непростой задачей, для выполнения которой не обойтись без мощного перфоратора и коронки, специальной насадки для перфораторов и ударных дрелей, разработанной специально для просверливания отверстий под розетки. Опытные строители настаивают на том, что делать отверстия в бетонной стене стоит исключительно перфоратором в режиме удара и настоятельно не рекомендуют делать это ударной дрелью, уверяя, что затрачивается в разы больше времени.

Прежде всего, необходимо удостовериться при помощи индикаторной отвертки, что в области проведения работ не проходит скрытая проводка.
Размеры углубления должны быть достаточными для установки подрозетника. От места монтажа установочной коробки необходимо по кратчайшему пути проштробить стенку к существующей распределительной коробке.

Эти работы требуют повышенной внимательности и ответственности, важно не повредить существующую электропроводку, что может повлечь за собой опасную аварийную ситуацию. Подключение перфоратора следует осуществлять из соседнего помещения, предварительно обесточив помещение, в котором проводятся работы. Для выполнения мелких точных операции лучше использовать ручной инструмент. .

Бетон является очень прочным материалом, поэтому сверление в нем представляет собой сложную задачу, работая перфоратором с коронкой необходимо использовать не только режим сверления, но и удара. Насадка-коронка вставляется в патрон перфоратора либо же ударной дрели и прикладывается к намеченному месту, после этого можно начинать сверление.

Сверление следует прекращать, когда дно коронки упирается в стену. Это означает, что сделано достаточное углубление для того, чтобы установить в этом месте розетку.
После сверления бетонной стены дрелью с коронкой остается посередине углубления для розетки остается сердцевина, которую необходимо убрать.

Сделать это можно двумя способами, вручную и с помощью перфоратора с насадкой штробилом. Вручную сердцевина убирается с помощью молотка и зубила. Для того, чтобы подрозетник идеально вошел в отверстие, заднюю стенку углубления необходимо дополнительно немного зачистить вручную

Штробление чаще всего выполняется с помощью зубила.

Монтаж установочных коробов

Особых сложностей в процедуре монтажа установочной коробки нет, главная задача на этом этапе надежно зафиксировать изделие в полости стены. Делается это следующим образом.
Путем продавливания из тела коробки необходимо удалить сегмент, предусмотренный для ввода кабеля. Затем в отдельной емкости необходимо подготовить строительный раствор, который понадобится для того, чтобы закрепить распределительную коробку в полости стены.

Профессиональные электрики советуют использовать в качестве раствора затворенный в воде алебастр. Емкость лучше выбирать достаточно мягкую, чтобы можно было легко достать застывающие остатки раствора. Алебастр схватывается очень быстро, поэтому готовить его следует очень маленькими порциями, не более одного литра.

Когда коробка подготовлена, необходимо замешать алебастровый раствор и с помощью шпателя уложить его в углубление, подготовленное для розетки. Затем необходимо утопить установочный короб в заданной точке углубления и удалить шпателем излишки раствора.

Коробка должна быть расположена таким образом, чтобы ее торцы были в одной плоскости с поверхностью стены. Для этого в процессе установки к торцевой части короба следует приложить ровный предмет, который одновременно будет соприкасаться и коробкой и со стеной.

Крепежные проушины изделия должны располагаться строго горизонтально.
Фиксация коробки должна быть очень жесткой.

Прокладка питающего кабеля

Необходимо подобрать электрический кабель подходящего сечения и с оптимальным числом токопроводящих жил. Прокладывается питающий кабель от распредкоробки к монтируемой розетке после монтажа установочной коробки

Прокладывается кабель в условиях полного обесточивания помещения. Также следует выполнить ряд процедур, которое помогут избежать ошибочной подачи напряжения, в жилом доме достаточно выкрутить автоматические предохранители.

Алгоритм прокладки питающего кабеля таков:

1. С распределительной коробки необходимо снять защитную крышку;
2. Одной стороной завести кабель в распределительную, а противоположной — в установочную коробку. Для того, чтобы обеспечить удобство последующих расключений, кабель заводится с избытком на 10-15 см.
3. Надежно зафиксировать проводники в штробе алебастровым раствором. Наносить его нужно с шагом 20-25 см.
4. Устранить углубления с помощью шпаклевки.

Монтаж розетки

После выполнения всех подготовительных работ, прокладки питающего кабеля и отделки стены можно приступать к завершающей части работ.

Перед окончательным монтажом розетки в бетонной стене, следует сделать электрические переподключения в распределительном устройстве.

Для этого нужно определить точки коммутации питающих проводников и произвести подсоединение к ним нового кабеля.

Для этого с проводников необходимо удалить около 7 см изоляции и подсоединить через специальный клемник или методом скруток токопроводящие жилы к общим проводникам, соответственно защитное заземление, фаза, ноль. Так питающее напряжение будет сможет поступать через кабель к новой электророзетке. Оголенные точки подключений должны быть надежно заизолированы изолентой либо специальными электромонтажными колпачками.

После этого можно инсталлировать розетку в подготовленное место и подключать ее по электросхеме. Делается это так:

Розетка разбирается, с нее снимается декоративная крышка. Проводится установка розетки в корпус подрозетника, при помощи разводных лапок, прилагающихся в комплекте с розеткой, либо же мелких шурупов, вкручивающихся в монтажные отверстия подрозетника.

Затем устанавливается декоративная накладка, крепиться она с помощью винта. Последним этапом является проверка работоспособность нового устройства.
