Многим из нас приходится выполнять простую работу по дому: что-то подремонтировать, подклеить обои и т.д. Нередко возникает необходимость в установке электрической розетки. Эта работа не сложная, можно все сделать самостоятельно, но сначала необходимо изучить основные правила, чтобы устройство работало без сбоев.

1. Наружные.
2. Внутренние.

К электросетям розетки подключаются одинаково, только есть некоторые особенности: так, внутренняя розетка должна быть помещена в специальный короб, который утопает в стене, а наружная устанавливается на саму стену. Внутренняя розетка не видна, а наружная выпирает из стены.

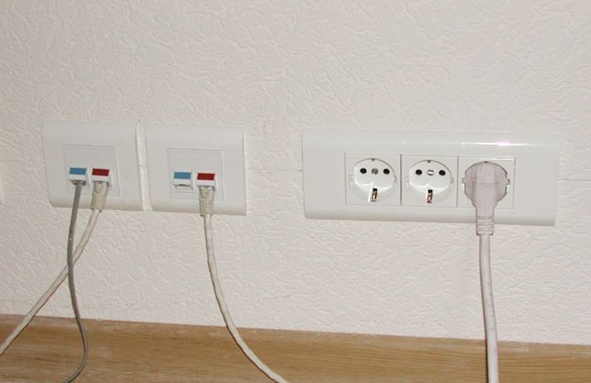

Розетки еще могут быть как одинарные, так и спаренные, с крышкой и без. Также вы можете приобрести и установить розетку с модулем – это 2 и более розетки, расположенные в одну линию. Такую розеточную группу удобно установить на кухне и в тех помещениях, где необходимо подключить одновременно несколько бытовых приборов.

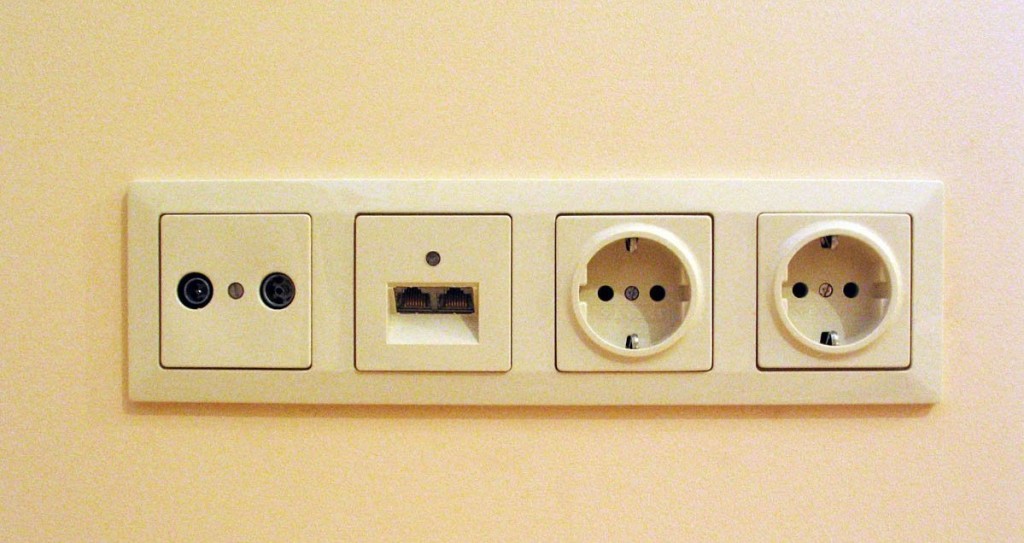

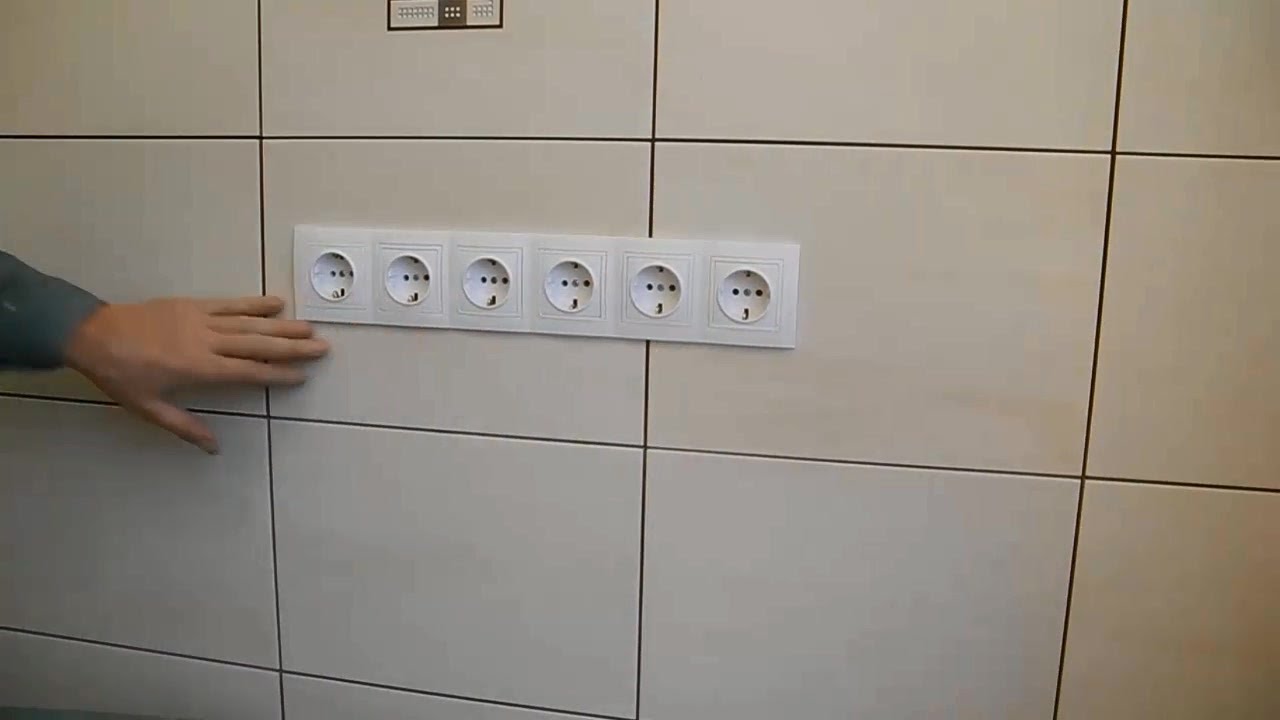

Более серьезные устройства – это розеточные модули. В одну линию объединены несколько обычных розеток, выключатель и сигнальные розетки – для подключения интернета, телефона и телевидения. Также можно выбрать модуль с таймером и защитой.

Разобраться с коробами и подключением электропроводов модулей возможно, но для этого сначала необходимо иметь представление, как установить обычную розетку в стену или накладную.

Накладная розетка в настоящее время пользуется популярностью, так как ее достаточно легко и просто установить самостоятельно, даже если короб или подрозетник не хочется менять, чтобы не портить штукатурку или новые обои.

Каковы преимущества накладной розетки:

• возможность быстрой замены без нарушения декоративной отделки стены;
• крышка розетки перекрывает накладку крепления;
• можно сменить старую розетку и установить новую «евро» образца, в прежний подрозетник;
• допускается установка розетки прямо на обрешетку, обшивку из гипсокартона, стены, обшитые деревянными досками, потому что такие устройства оснащены защитой.

Какие понадобятся инструменты

У каждого электрика имеется стандартный набор инструментов, которыми он пользуется при установке выключателей и розеток.

Вам также придется приобрести следующие инструменты, чтобы справиться с установкой розетки самостоятельно:

• отвертку – 2 шт. (одна с шириной «жала» 4 см, вторая – 2 мм);
• крестовую отвертку – 2 шт. (диаметр 2 и 3 мм);
• индикатор определения разрыва цепи, а также «фазы» и «ноль»;
• кусачки и бокорезы;
• пассатижи;
• молоток;
• изоленту;
• линейку и карандаш.

Выбирайте инструмент с мягкими ручками, облаченными в изолирующий материал. Также возможно вам понадобится специальный инструмент «клещи», для того чтобы быстро зачистить концы проводов от изоляционного материала, и маленькие круглогубцы.

Все инструменты можно приобрести в строительных супермаркетах. Советуем не экономить и покупать качественный инструмент.

Соблюдайте технику безопасности

Поскольку с электричеством шутить нельзя, то в целях собственной безопасности никогда не работайте с проводами под напряжением. Не поленитесь и отключите напряжение. Ну а если это по каким-либо причинам выполнить не получается, тогда стоит воспользоваться защитными резиновыми перчатками (специальные электротехнические), а также приобрести защитные очки. Но лучше не рисковать и все-таки отключить напряжение.

Общепринятые правила и нормы установки розеток

В настоящее время нет четких правил, на какой высоте устанавливать розетки в жилых и бытовых помещениях (расстояние от пола). Но есть приближенные стандарты, которых желательно придерживаться. Так, если выключатель желательно установить на высоте не ниже 1 м 60 см от пола, то для монтажа розетки рекомендуется отступить 80 см — это по максимуму и всего 25 см от пола – по минимуму.

Сейчас принято устанавливать розетки на расстоянии 30-35 см от пола, чтобы пользоваться электрическими приборами в помещениях было максимально удобно (например, включить пылесос, подключить телевизор, холодильник и т.д.).

Меньше, чем 25 см от пола отступать при монтаже электророзетки не стоит, так как возникает риск короткого замыкания (например, при влажной уборке). Если же помещение (жилое или бытовое) оснащено устройством защитного отключения (УЗО), тогда можно поставить розетку на расстоянии менее чем 30 см от пола.

Сколько розеток можно установить? Количество розеток в каждом помещении может варьироваться, тут нет четких ограничений. Единственное, на что стоит обратить внимание при монтаже розетки в детской комнате, что в этом помещении нужно установить специальные розеточные модули, оснащенные защитой от прикосновения. Расстояние от пола – 1 м 50 или 1 м 70 см. Малыши не дотянутся до розеток и выключателей, а дети постарше уже знают, как пользоваться электроприборами.

Есть и еще некоторые нюансы монтажа электрических розеток в жилых помещениях (не только в детской комнате), которых придерживаются электрики – это укладка электрического кабеля в розетку. Сам провод при подключении к клеммам не должен быть слишком коротким, фазный контакт желательно располагать поближе к окну (или с левой стороны, стоя лицом к стене, где устанавливается розетка).

В зависимости от того, какую розетку придется вам установить, рассмотрим варианты подключения.

Как установить наружную розетку самостоятельно

Установить самостоятельно наружную розетку достаточно просто, особенно если проводка в помещении наружная, а отделка стен выполнена из дерева. Такой вариант установки розетки хоть и быстрый, но внешний вид помещения многих не устраивает, так как провода видны и розетка «торчит» из стены. Но тут нужно понимать, что важнее – эстетика или безопасность. Для большинства из нас безопасность всегда преобладает, поэтому лучше, чтобы провода были на виду. Это позволит вовремя заметить плохой контакт, чтобы исключить возгорание.

Как установить в стену наружную розетку:

• сначала разбираем корпус розетки: необходимо открутить болты крепления и снять крышку;
• теперь нужно прикрутить конструкцию к стене шурупами. Если вы устанавливаете розетку на деревянную или другую легковоспламеняющуюся поверхность, то тогда подложите кусочек негорючего материала под основание розетки. Это может быть гипсолит или паронит. Этот материал защищает от возгорания;
• у накладной розетки есть планка для крепления с отверстиями для шурупов. Необходимо сначала приложить розетку к стене, наметить это место карандашом;
• при помощи электродрели просверлите в стене отверстия и вставьте дюбели;
• чтобы зафиксировать розетку, прикрутите 2 шурупа (длина 2.5 см) и 2 пробки (диаметр 5 мм);
• далее необходимо подключить электрические провода к сети – эта часть работы самая ответственная. В обыкновенной розетке клеммы прижимные, поэтому провод просто зажимаем между ними. Необходимо вставить провода в клеммы с отверстием и затянуть. Но сначала стоит зачистить провод (снять 5 мм изоляционного слоя), и только после этого можно затягивать болты. Или второй вариант: зачистить провода до 15 мм и сделать из оголенного провода кольцо, чтобы вставить болт с шайбой в самодельное кольцо и завинтить прямо на месте. Таким образом можно прочно зажать провода;
• остается только прикрутить крышку, чтобы полностью собрать розетку.

Как установить розетки и выключатели с заземлением

Часто приходится сталкиваться с тем, что контактов при подключении розетки не 2, а 3 – это означает, что вы устанавливаете заземление, которое защищает ваше жилище от поражения электротоком. Если вы пользуетесь приборами высокой мощности, то без заземления не обойтись. Этот провод облачен в желто-зеленый цвет изоляционного материала.

Что делать, если провода заземления в вашем доме нет? Тогда можно сделать обнуление и присоединить к свободному контакту (третьему) нулевой провод. Если вы новичок в этом деле, тогда чтобы проверить, где провод «ноль», а где «фаза», необходимо воспользоваться специальным прибором – это отвертка с индикатором. Как только вы прикасаетесь к проводу «фаза», загорается лампочка-индикатор на приборе.

Принцип установки розетки с заземлением существенно не отличается от вышеописанного способа, только нужно выявить заранее провод «ноль» и хорошенько зажать все контакты, чтобы конструкция была не только прочной, но и розетка выдерживала нагрузку.

Как установить розетку. Видео:

Как установить двойную розетку

Установка двойной розетки позволяет не только сэкономить время, но и средства. Зачем покупать 2 одинарные розетки и устанавливать их в небольшом помещении, если можно в один подрозетник установить сразу 2 розетки.

Материалы и инструменты для монтажа розетки стандартные, возможно вам понадобятся еще электрический кабель и перфоратор, если вы будете устанавливать розетку в новом месте.

Итак, перед тем как приступить к работам, необходимо определиться с местом установки розетки (если это не замена старой на новую), проложить в стене к этому месту электрический кабель, приобрести розетки и установить подрозетник.

Немного информации о выборе подрозетников: они делятся на 2 типа:

1. «Стаканчик» по бетону, кирпичу, керамзитоблоков. Зафиксировать коробку розетки можно при помощи алебастра или гипсового раствора.
2. Подрозетник для установки в стену из гипсокартона, фанеры, ДСП. Такая коробка крепится на распорные лапки.

Работы по установке коробки розетки:

1. В стене выполняется разметка (это допустимое расстояние розетки от пола). Если вы хотите установить розетки около двери, тогда нужно учитывать ширину дверной коробки.
2. Намечаем карандашом линию расположения подрозетника и приступаем к подготовке отверстия. Если стена бетонная, то для того чтобы ответить на вопрос: «Как установить розетку в бетонную стену», сначала необходимо зафиксировать подрозетник. Для этого воспользуемся специальной насадкой для перфоратора – это коронка по бетону (кирпичу, диаметр 70 мм).
3. Провод в стене нужно отвести в сторону, чтобы во время сверления отверстия для установки коробки его не повредить.
4. Можно воспользоваться электродрелью, но этот метод установки подрозетника считается самым пыльным.
5. Отверстие в стене готово, вставляем коробку и проверяем глубину, если подходит, то можно приступать к следующему этапу – зафиксировать подрозетник в стене. Глубина отверстия должна быть с небольшим запасом (до 5 мм), чтобы заложить в середину немного раствора и провести электропровод.
6. Чтобы избавиться от небольшого зазора между коробкой для установки розетки и стеной, необходимо острым ножом срезать кромку подрозетника. Тогда можно «утопить» его в отверстии, чтобы установить розетку на одном уровне со стеной без зазоров.
7. Аккуратно заводим провод в коробку, если бетон податливый, то это можно сделать при помощи отвертки или же воспользоваться перфоратором.
8. Теперь нужно в подрозетнике с обратной стороны завести провод (отогнуть или прорезать в донышке небольшое отверстие).
9. Вставьте провод в короб, установите его в отверстие. Напоминаем, что зазор в 2-3 мм необходим для того, чтобы зафиксировать раствором коробку.
10. Раствор можно приготовить из алебастра или гипса (строительного или медицинского). Замешиваем из порошка и воды раствор (густота – средняя).
11. Узким шпателем закладываем гипсовый раствор в отверстие и боковые зазоры, устанавливаем коробку. Фиксируем коробку с наружной стороны, хорошо обмазываем раствором.
12. Ждем, когда раствор подсохнет и можно приступать к монтажу самой розетки.

Как установить внутреннюю розетку

1. Работа по монтажу розетки начинается с того, что необходимо отключить напряжение. Для этого в электрическом щитке нужно рычаги опустить вниз «выкл». Если рычаги не подписаны, тогда проверьте напряжение в выходящих проводах для установки розетки отверткой-индикатором. Если и это для вас слишком сложно, лучше отключить все рычаги, чтобы быть уверенным в том, что напряжения в сети нет.
2. Отверткой в розетке отвинчиваем крепежные элементы, чтобы снять верхнюю лицевую панель с розетки.
3. Укорачиваем провода. Сделать это можно при помощи бокорезов или специального инструмента. Длина каждого провода – не менее 10 см.
4. Снимаем изоленту с концов провода (до 10 мм) и подгибаем провода вот таким способом:

1. Провода нужно разместить в клеммы розетки так, чтобы они располагались в разных клеммах (провод «фаза» — коричневого цвета, «ноль» — зеленый с желтым, рабочий – голубого цвета). Крепеж можно затянуть.
2. Выставляем розетку по уровню и прикручиваем панель. Будьте осторожны, не затягивайте болты слишком сильно, чтобы не повредить лицевую панель розетки.

После выполненной работы по установке розетки можно включить в щитке напряжение и проверить розетку в работе.

Как установить дополнительную розетку:

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я расскажу Вам как в такой подрозетник установить розетку.

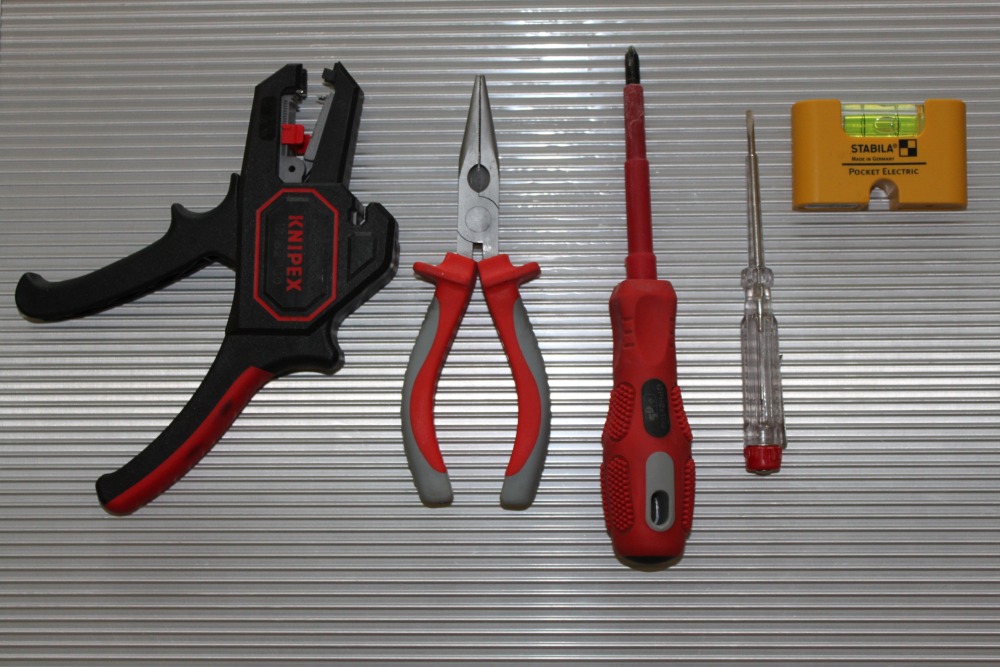

Для этого нам потребуются следующие :

• отвертка крестовая
• отвертка плоская
• монтажный нож или бокорезы
• уровень (можно глазомер)
• , (индикатор) или цешка

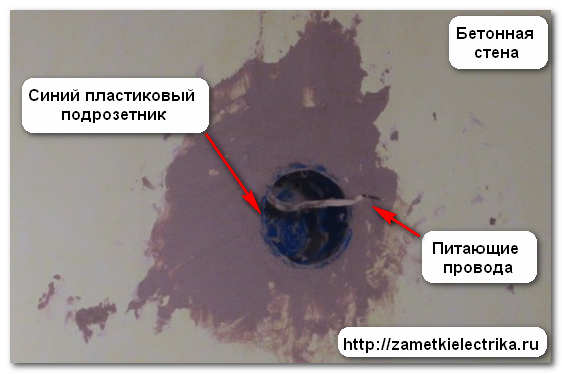

Итак, вот наш подрозетник (на фото синий пластиковый).

В него нам нужно установить и подключить розетку с заземляющими контактами турецкой фирмы Makel.

Совсем недавно я приобрел клещи для снятия изоляции Knipex 12 40 200 — подробнее о них . Очень доволен ими.

Вскрываем упаковку, достаем розетку и снимаем с нее декоративную накладку с рамкой (лицевую сторону), открутив два винта.

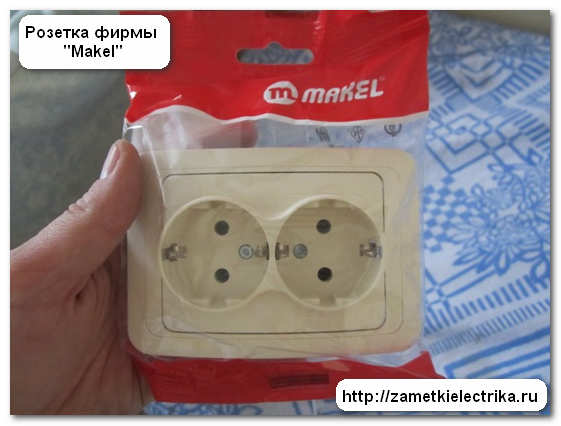

Розетка «Makel» имеет заземляющие контакты и две клеммы для подключения питающих проводов, а значит, предназначена для трехпроводной сети (система или ). В моем примере заземляющий проводник РЕ отсутствует, т.е. в подрозетнике всего два провода: фаза (L) и рабочий ноль (PEN).

Около года назад проводился ремонт электропроводки в нашем доме, согласно Федеральной программы. Помните, я писал об этом в статье . Так вот нам заменили ВРУ-0,4 (кВ), произвели и силовых магистральных линий электропроводки до вводных автоматов в квартире. Т.е. в настоящий момент наш дом перевели на питание с системой заземления TN-C-S. А вот я еще не успел. Как говорится, «сапожник без сапог».

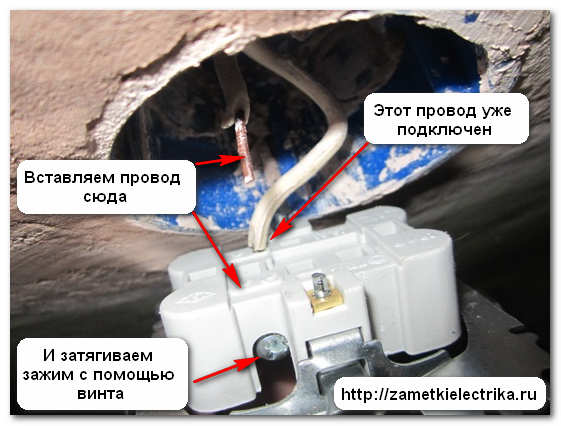

Провода у нас уже зачищены. Теперь подключаем каждый провод (фазу и ноль) на свой контакт розетки и затягиваем отверткой зажимной винт.

В этой розетке очень удобно подключать сразу два провода под один винт (зажим). Для этого специально имеются два отверстия.

Особой разницы нет, куда именно подключать фазу, а куда ноль. Главное, чтобы они были подключены не на один зажим, иначе будет . А про последствия коротких замыканий я уже рассказывал в своих предыдущих статьях (вот ).

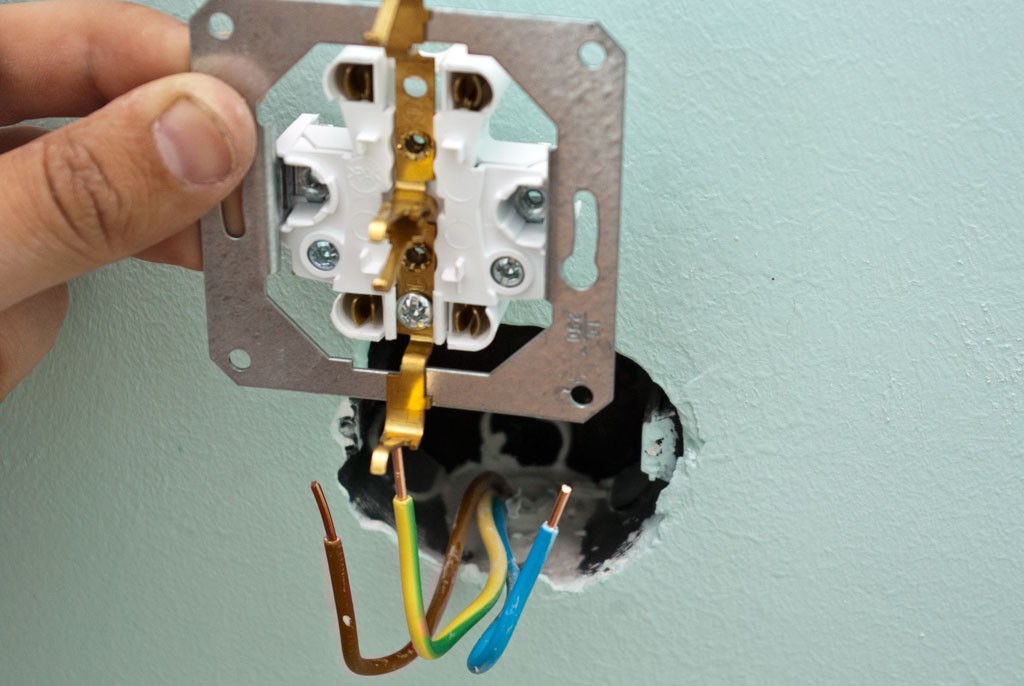

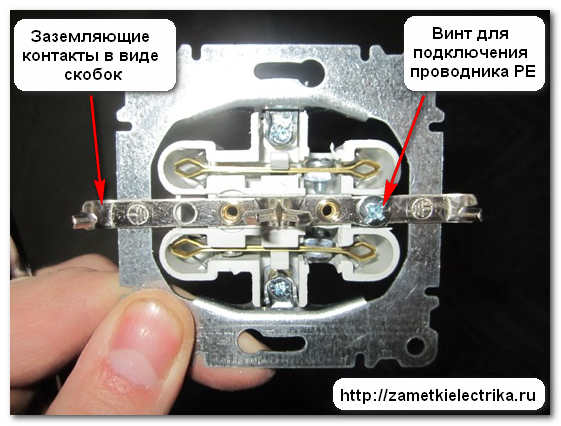

Заземляющий контакт в розетке представляет из себя фигурные скобки. Защитный проводник РЕ (обычно его выполняют ) необходимо подключить под винт, расположенный на скобке.

Подключение розетки выполнено. Теперь переходим к ее установке.

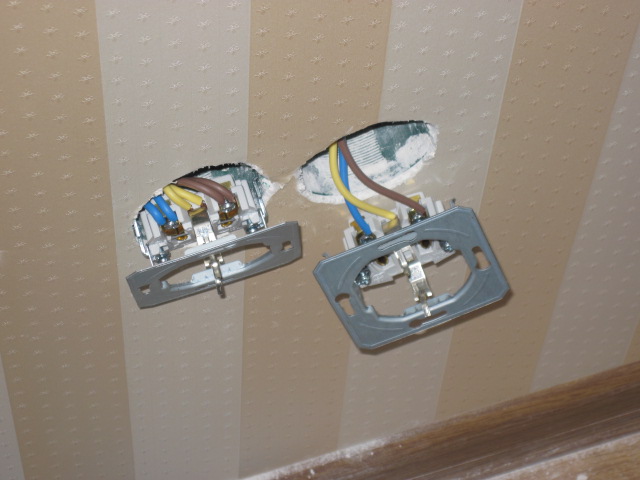

Первое, что нужно сделать при установке розетки, это правильно распределить и уложить провода в подрозетнике, чтобы они не попали под крепежные пластины. После этого плотно вставляем розетку в подрозетник и, поочередно, закручиваем винты металлических крепежных пластин («лапок»), которые упираются в стенки подрозетника.

При закручивании контролируем с помощью уровня или собственного глазомера положение розетки по отношению к стене.

В настоящее время при установке электроустановочных изделий я пользуюсь .

На металлической рамке розетки (или выключателя) имеются специальные отверстия для крепления ее непосредственно к подрозетнику с помощью саморезов.

Вот практически и все. Осталось закрепить рамку и установить декоративную накладку.

Если установка розетки выполнена правильно, то между стеной и накладкой зазора не будет, и розетка будет плотно прилегать к стене. Если зазор все таки имеется, попробуйте отрегулировать винты крепежных пластин.

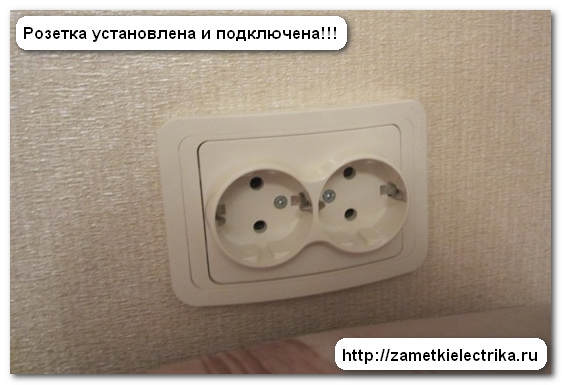

Вот мой чистовой вариант после наклейки обоев.

P.S. Если в процессе чтения материала у Вас возникли вопросы, то задавайте их в комментариях. Спасибо за внимание.

В благополучно забытые времена глобального дефицита скрытые розетки устанавливались навечно. Колодка с клеммами буквально замуровывалась в бетоне либо в кирпичной стене. Иногда совсем без монтажной коробки. О собственноручном ремонте электрической точки простые граждане мечтать не имели права. Сейчас с фиксацией и подключением модернизированного устройства без проблем справится новичок в электротехническом деле. Разработчиками розеток досконально продуман и отшлифован весь процесс их монтажа. Важным моментом процесса является установка подрозетников, благодаря которым ремонт и замена приборов не вызывает мизерных затруднений.

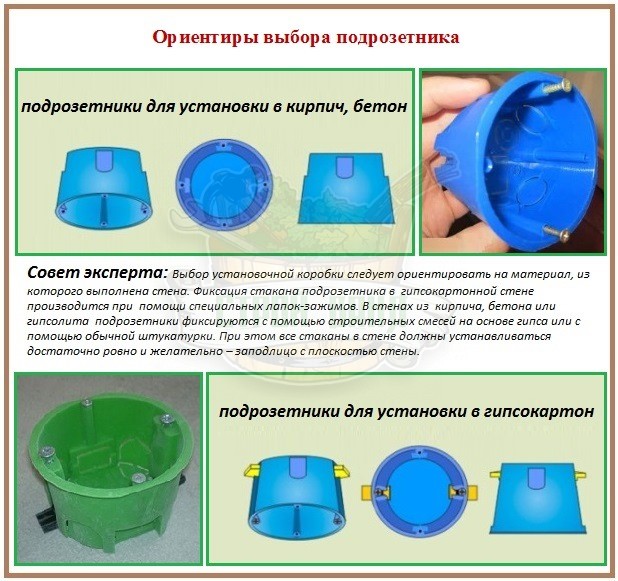

Критерии подбора установочной коробки

Подрозетник для силовой точки скрытой проводки представляет собой пластиковую коробку, напоминающую широкий и короткий стакан. На стенках его перфорацией намечены лючки для ввода в устройство проводов. Имеются приспособления для фиксации подрозетника в цельной или в полой стене и винты для присоединения механизма розетки.

Конструкция несложная, но будущему электрику, подбирающему подрозетник для предстоящей установки, следует учесть:

• Тип материала, из которого сооружена обустраиваемая стена. К цельной стене чаще всего коробку прикручивают саморезами через предназначенные для их ввинчивания отверстия. В полой перегородке из гипсокартонных плит крепление производится посредством винтовой регулировки распорных лапок. Есть универсальные варианты розеток с обоими форматами фиксации. Однако пользоваться распорными лапками лучше при обустройстве гипсокартонной перегородки, т.к. в кирпичной стене они не обеспечат достаточно прочного крепления.

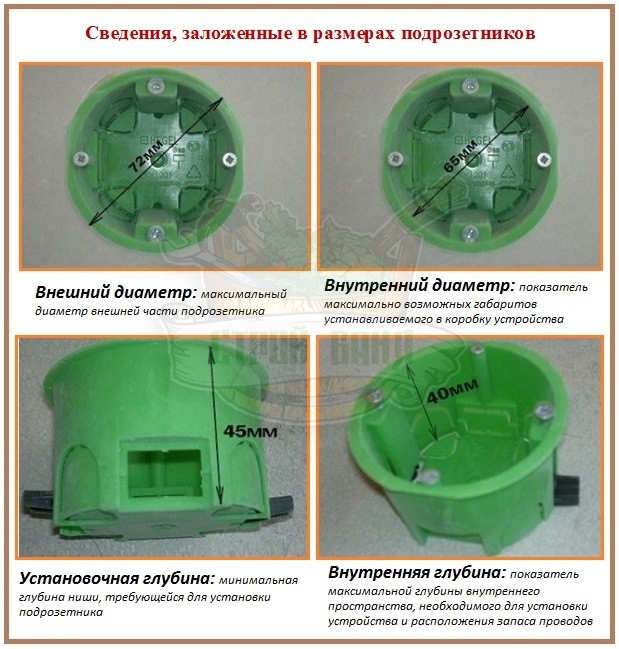

• Форму и размеры подрозетника. Большинство предложенных к продаже розеток рассчитаны на беспрепятственную установку в круглую коробку с диаметром 68 мм, но нередко встречаются и квадратные установочные коробки
• Площадь сечения подсоединяемых к розетке проводов. Дело в том, что между механизмом розетки и дном ее пластикового «подстаканника» должны уложиться петли запаса двух силовых и одного заземляющего проводников.

Опытные электрики настоятельно советуют запасаться двадцатью см провода на случай ремонтов, замен и прочих электромонтажных операций. Минимальный, но не очень желательный запас должен составить хотя бы 10 см. Каждый раз при проведении каких-либо работ с механизмом розетки провода будут подрезаться, а их окончания зачищаться. В результате чего запас постепенно «растает».

Из-за нехватки длины провода придется наращивать: скручивать, паять, сваривать и др. Удлинение провода любым из перечисленных способов не только напрягает исполнителя и отнимает время, но и изменяет характеристики токоведущего компонента в точке соединения.

Запас проводов должен быть сформирован именно в петли или в «мягкие» складки. Образование резких заломов крайне нежелательно. Располагать петли на дне установочной коробки нужно так, чтобы зачищенные от изоляции отрезки проводов не соприкасались.

Токоведущие сердцевины проводов с сечением 2,5 квадрата и более указанного размера довольно жесткие. Свернуть и уложить их петлями под колодкой розетки будет весьма проблематично, если внутренняя глубина подрозетника 15-30 полезных см. Значит, для установки розетки, подключенной к источнику толстым кабелем, потребуется более глубокий подрозетник.

Алгоритм установки подрозетника в полнотелую стену

Владельцам деревянных бань проще. Им требованиями ПУЭ рекомендовано устройство открытой проводки и установка накладных розеток . У них не будет особых осложнений ни с прокладкой силовой линии, ни с креплением питающих точек. Собственникам культурно-гигиенических объектов из бетона или кирпича предстоит пройти путь тернистый и трудоемкий. Но прежде чем тронуться в выбранном направлении, следует выяснить, как установить подрозетник в полнотелую стену.

Стартовый этап: разметка

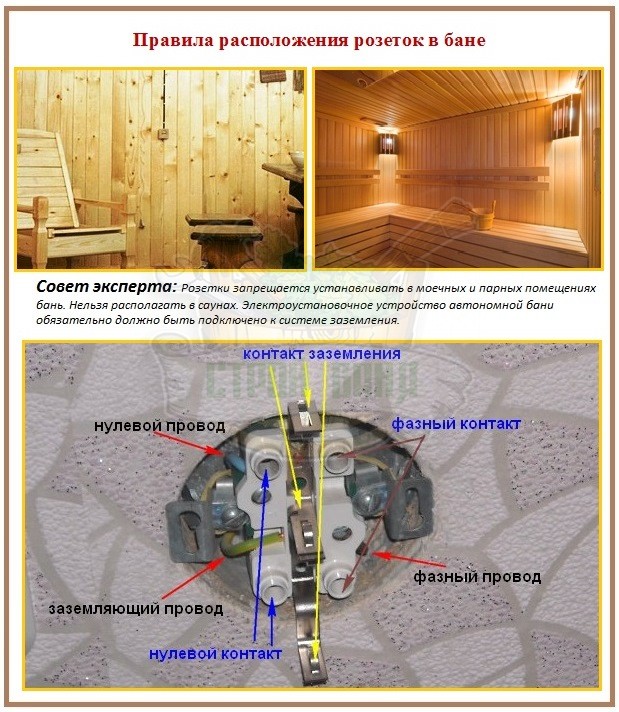

Домашнему мастеру, несведущему в тонкостях организации банной проводки, разметка вне сомнений представляется простейшим процессом. Ан нет. Придется блюсти свод законов ПУЭ:

• в парных и моечных помещениях, душевых отсеках и саунах установка розеток штепсельного типа со всеми полагающимися причиндалами запрещена;
• банную электросеть обязательно необходимо подсоединить к заземляющему контуру или к молниезащите;
• от дверного проема размещенной в бане душевой кабины розетку следует удалить как минимум на 60 см;
• источник питания банной проводки устанавливать разрешается в комнате отдыха;
• щиток следует оснастить дифавтоматом или иным средством защиты.

Есть совет, не обозначенный в правилах ПУЭ, но имеющий технически обоснованное право на существование. Подвести кабель к розетке лучше снизу, чтобы капли конденсата случайно не затекали в прибор. Особенно, если из-за неправильно установленного подрозетника между защитной рамкой и стеной окажутся прорехи. Высота расположения розетки выбирается произвольно в интервале 30 – 60 см от линии пола. Лимитов каких-либо у этого параметра нет: т.е. монтируем так, как самим для пользования будет удобно.

О вводе кабеля в подрозетник речь не зря заводилась. Под него ведь нужно будет штрабу долбить, что также относится к трудоемким и пыльным занятиям. Кабель денег стоит. Затем предстоит заделывать борозду штукатуркой, алебастром или цементным раствором. Опять затраты. Значит, во имя сокращения расходов нужно придумать заранее, как рационально расположить силовую линию, а потом:

• нарисуем на стене кратчайшую траекторию для будущего движения электродов и определим на ней оптимальную точку для монтажа коробки;
• через выбранную точку прочертим горизонталь с вертикалью, контролируя собственную интуицию уровнемером, угольником и отвесом;
• от центра их пересечения отложим отрезки, равные внешнему радиусу подрозетника;
• приложим данную установочную коробку к стене, обратив ее к себе тылом;
• совместим обозначенные точки с краями коробки и вычертим на сене ее абрис.

Знатно подготовились. Теперь можно приступать к формированию борозд и основного отверстия.

«Бурильно-дробильный» процесс

Бурить бетонную стену можно болгаркой. Но гораздо полезней запастись перфоратором с алмазной коронкой, применяемой для формирования широких отверстий. Некое подобие прицела карабина на стене мы вычерчивали неспроста. Центральная точка рисунка нужна для верного попадания в обозначенное место сверла кольцевой коронки. Сверло забурится в толщу стены первым и направит коронку в нужное русло. Не забудем про ограничитель глубины бурения. Он автоматически завершит работу инструмента по достижении намеченной цели. Глубину вычислим, добавив к высоте подрозетника 1,5 см для нанесения на дно отверстия сцепляющего раствора.

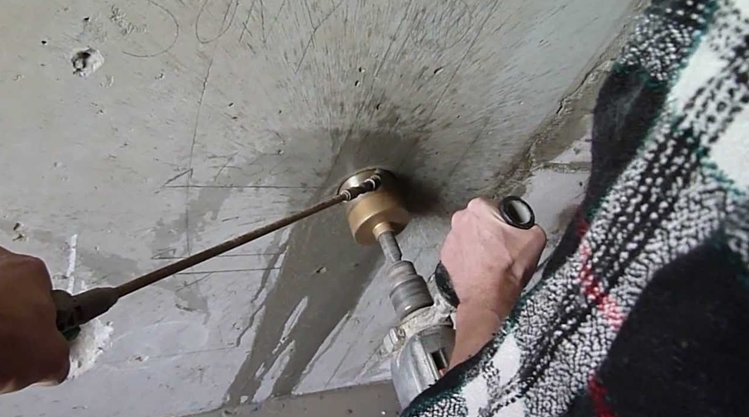

Последовательность бурения отверстия под установочную коробку:

• смочим участок стены, если наша коронка не предназначена для сухого бурения бетонных конструкций;
• оснастим перфоратор имеющимся у нас буром;
• установим сверло в обозначенную точку;
• придерживаясь режима «вращение с ударом», сделаем для начала пару пробных включений;
• бурим стену до остановки инструмента.

За неимением перфоратора можно воспользоваться ударной дрелью, а чтобы сделать рядом несколько нешироких отверстий и доработать углубление до нужных размеров зубилом. Можно вообще только зубилом «дырявить» стену, но это муторно и слишком долго.

Непосредственно установка монтажной коробки

• Примерим установочную коробку к сформированному отверстию. Пусть не пугает запас глубины. Штукатурка, цементный раствор или алебастр поможет выровнять все со стеной.Строительный алебастр твердеет слишком быстро для неопытных рук домашнего мастера. Крепить коробку в отверстии лучше с помощью штукатурки.
• Убедившись в успешном завершении работ с отверстием для подрозетника, подведем к нему штрабу по прочерченной траектории. Вот ее лучше прорезать болгаркой и добить зубилом.
• Выломаем намеченный производителем коробки люк в его боковине. Через полученное отверстие потом протянем кабель.
• Очистим пробуренное отверстие от цементной пыли и обработаем его грунтовкой.
• Наносим в отверстие штукатурку без показной щедрости.
• Вставляем в отверстие подрозетник так, чтобы выломанный люк для введения кабеля оказался напротив штрабы. Придавливаем коробку до установки заподлицо с «потерпевшей» стеной.
• Спустя 7-10 минут удаляем излишек штукатурки и выравниваем поверхность шпателем.
• Ждем пару часов отвердевания штукатурки, затем подводим к коробке проводку.
• Проложим кабель по предназначенной для него борозде, рассчитав, что примерно 20 см его нужно завести в подрозетник.
• Для временной фиксации кабеля в штрабе используем алебастр, потому что он быстро схватывается. Нашлепки алебастра наносим через каждые полметра.
• Отступив приблизительно 5 см от абриса отверстия под коробку, кабель фиксируем пластиковой скобой для надежности.

В завершении вводим силовую линию в люк подрозетника и… умиротворенно потираем руки, потому что установка коробки завершена.

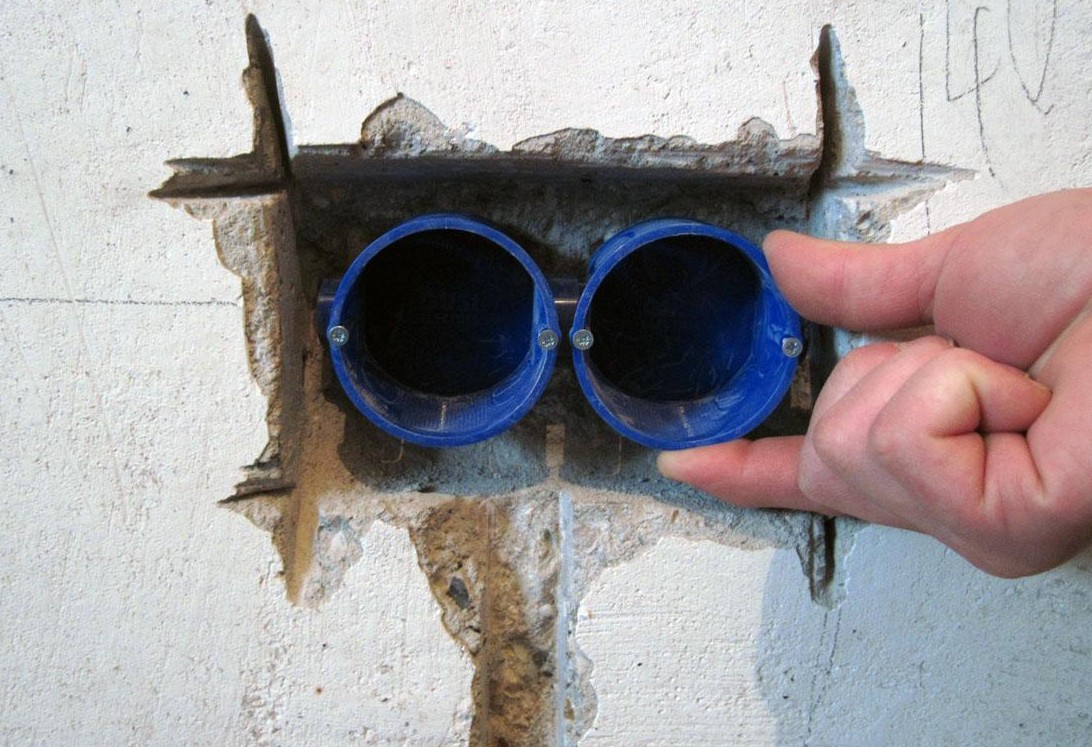

Порозетники для шлейфа розеток монтируем точно так же. Только отверстие бурим большое, вычертив предварительно все контуры коробок на стене. Для двух расположенных рядком розеток продается замечательная альтернатива – коробка на «два посадочных места».

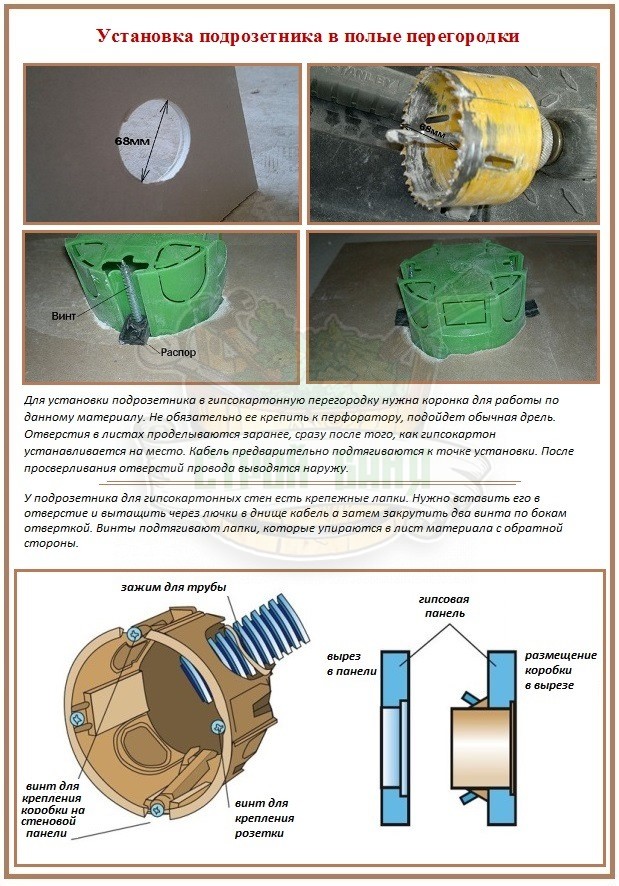

Процесс установки подрозетника в полую стену

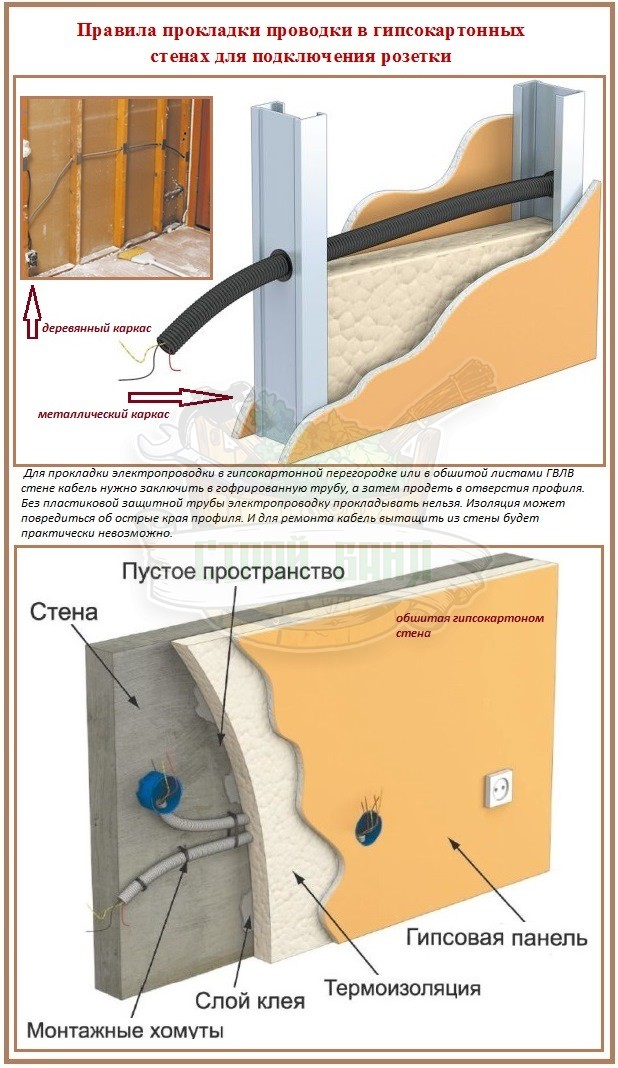

Срытую электропроводку прокладывают не только в монолитных стенах, но и в полых перегородках, выполненных из гипсокартона либо иного листового материала. Для монтажа тогда используют подрозетникис распорными лапками, обеспечивающими безупречную фиксацию коробки в полой стене.

Для высверливания широких отверстий теперь потребуется коронка для работы с гипсокартоном. Насадить ее можно не на перфоратор, а просто на дрель. Резать штробы вообще не нужно, кабель свободно ляжет между листами, прикрепленными к металлическому каркасу.

Действуем по следующей схеме:

• В коробке по аналогии с вышеописанным способом выламываем люк.
• Вставляем подрозетник в сформированное отверстие и вводим через люк кабель.
• Закручиваем два монтажных винта, подтягивающие лапки коробки. Они упрутся в материал стены с тыльной стороны. Винты закручиваем сразу не до конца, затягиваем поочередно. Сначала подкрутим немного один из них, затем второй, чтобы не было перекосов из-за деформации материала.

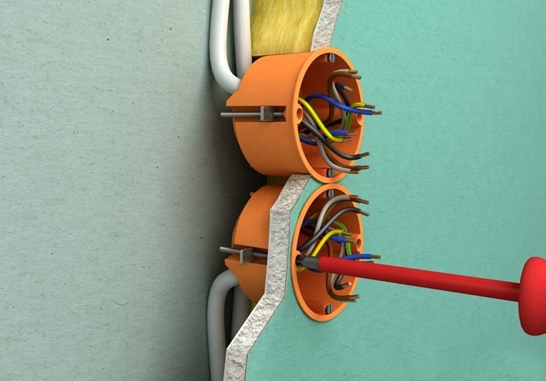

Установка коробок для распаячных узлов и выключателей в стены из гипсокартона производится точно также.

Дополнительный видео-инструктаж

Вдоволь налюбовавшись результатом своего труда, можно приступать к подключению механизма розетки. Укрепить его в подрозетнике можно либо посредством раздвижных лапок, либо простыми шурупами, для ввинчивания которых на стенках коробки имеются резьбовые отверстия. Неопытным домашним электрикам лучше воспользоваться шурупами, т.к. фиксация лапками не слишком надежна и может разочаровать азимутальным перекосом. Значит, прикрепим винтами, закроем сверху декоративной крышкой и будем с удовольствием пользоваться установленной собственными силами электрической точкой.

Первое что узнаешь по этому поводу, знакомясь с информацией полученной из интернета - "работы необходимо производить в светлое время суток, а то держать фонарик в одной руке очень неудобно"....

Авторам самим не смешно? А данное утверждение я нашел в 80% статей на первых двух страницах по поисковой выдаче Гугл. В общем - привет рерайтерам!

Светлое время суток это очевидно день и судя по рекомендациям устанавливать розетки необходимо днем. Любопытно было бы посмотреть на человека решившего выполнить подобную затею ночью...

Но конечно же вопрос совершенно в другом. Устанавливать розетку мы собираемся своими руками, а значит нам должно быть не все равно - соблюдается техника безопасности или нет. А для нашей безопасности все работы с электросетью необходимо выполнять только с отключенным напряжением!

При отключении группы, может возникнуть ситуация нехватки освещенности на месте проведения работы. В любом случае придется тянуть удлинитель и ставить лампу, так как работа при плохом освещении - это тоже нарушение техники безопасности.

Если происходит капитальный ремонт и меняется проводка во всей квартире, то установка розеток выполняется с привязкой ко всем ремонтным работам. А основные вопросы возникают при замене старой розетки на новую или при переносе розетки на новое место.

Если используется открытая проводка, то никаких трудностей возникнуть не должно, а для качественного монтажа розетки с использованием скрытой проводки необходимо выполнить несколько условий. Проштробить в стене канавки для укладки провода, выдолбить глухое отверстие для подрозетника, закрепить подрозетник, пропустить и подключить розетку.

Самым важным моментом для длительной и безотказной эксплуатации является правильное закрепление подрозетника. Сняв старую розетку, в доме построенном в советские времена, можно обнаружить подрозетник выполненный из металла. Сегодняшние требования подобных конструкций не допускают, то есть подрозетник должен быть выполнен из диэлектрика не подверженного горению. Вариантов исполнения существует множество (как и производителей), но по сути они все делятся на два типа. Для установки в ГКЛ (что так же является скрытым монтажом).

У него имеются так называемые "лапки" (на фото желтого цвета) которые прижимаются к обратной стороне гипсокартона после установки подрозетника в подготовленное отверстие. У подразетников применяемых для установки в кирпич или бетон, подобных прижимов не существует.

Но можно встретить в продаже подрозетники имеющие на своей поверхности дополнительные ребра, которые способствуют лучшей фиксации в стене. Как лучше всего выполнить эту фиксацию, чтобы во время использования розетки она не вывалилась наружу вместе с подрозетником? Ни для кого не секрет, что отнюдь не все вытаскивают вилку из розетки, делая это аккуратно...

Предположим что отверстие для подрозетника уже выполнено. Каким способом оно сделано, зависит только от имеющегося инструмента. Оптимальным вариантом считается использование перфоратора и алмазной коронки. При этом коронкой делается наметка на глубину нескольких мм. и буром высверливаются отверстия по всему диаметру. Затем опять проходим коронкой, углубляясь на высоту подрозетника. Перфоратором с пикой выдалбливаем отверстие для свободного помещения подрозетника.

Крепление подрозетника выполняется с помощью строительного гипса (алебастр), но тут имеется одна особенность. Скорость схватывания настолько значительна, что установить подрозетник заподлицо с плоскостью стены и с соблюдением горизонтального положения двух ребер (на фото в них вкручены саморезы и за эти ребра цепляется лапками сама розетка), просто не получается. Выход один - замешивать гипс в соотношении 3 к 1 со шпаклевочной смесью и этим увеличивая время схватывания.

Второй момент это правильное обеспыливание поверхности. Простое намачивание водой не дает должных результатов. Только нанесение грунта даст увеличение адгезии и равномерное высыхание без ускоренного обезвоживания.

После высыхания раствора (и при необходимости - проведения шпаклевочных работ), приступаем к установке и подключению розетки. Разобрав розетку, то есть сняв с нее декоративную планку и ослабив прижимные винты, подсоединяем провода.

Провод должен быть плотно зафиксирован и в случае использования группы розеток, необходимо соблюдать на все одну и ту же полярность.

Перед установкой розетки провода необходимо аккуратно уложить чтобы при закреплении ни на один провод не происходило надавливание. Сам процесс установки розетки заключается в завинчивании двух винтов, которые раздвигают металлические распорные лапки, упирающиеся в корпус подрозетника. Затягивание этих винтов необходимо выполнять поочередно, контролируя положение розетки относительно плоскости стены и горизонта.

После установки крышки розетки, работа законченна.

Пожалуй, невозможно представить современное жилище без электрических розеток и выключателей и каждый уважающий себя мужчина должен знать как установить розетку. А все потому что они являются неотъемлемой частью электропроводки квартиры либо дома. Рано или поздно, любой человек сталкивается с процессом установки новых электроприборов.

Одни просто нанимают электрика, который все делает, другие решают произвести работы своими руками. Но и тем и другим одинаково полезно будет знать, как установить розетку или сколько будут стоить услуги специалиста. А также на что следует обратить внимание при выборе и покупке электроустановочных изделий. Об этих и других, не менее важных вопросах читайте далее.

• Виды розеток: какую выбрать?
• Устанавливаем своими силами
• Способы размещения
• Нанимаем профессионалов

Виды розеток: какую выбрать?

По способу крепления различают два вида розеток:

С заземлением или без? Такой вопрос задают многие покупатели в магазинах. Ответ прост, если ваша электропроводка предусматривает третий, заземляющий кабель, то, конечно, лучше поставить такую.

Также очень важно обратить внимание на мощность, которую способна выдержать розетка. Для подключения высокомощных электроприборов следует отдать предпочтение розеткам на 16 А или выше.

Стоит осветить наиболее востребованные марки розеток. Очень хорошо зарекомендовали себя такие производители, как: Makel, Legrand, EL-BI, Lexel, Wessen. Среди производимой ими продукции можно найти товары от эконом до премиум класса, всевозможных форм и расцветок.

Устанавливаем своими силами

Если вам нужно просто заменить старую розетку на новую, то тут все просто:

1. Отключаем свет (обязательное правило, при любых видах электромонтажных работ).
2. Демонтируем ненужный электроприбор, открутив все зажимы и контакты.
3. Устанавливаем новое устройство в обратном порядке.

В этом случае затруднений возникнуть не должно. Другое дело, когда нужно поставить/перенести в квартире/доме на новое место. Для этого потребуется уже гораздо больше сил и времени, но нет ничего невозможного, потому идем дальше.

Для экономии на платежах за электроэнергию наши читатели советуют "Экономитель энергии Electricity Saving Box". Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Установка розеток в бетонную стену начинается с обустройства ниши для подрозетника. На этом этапе у вас уже должна быть проложена вся электропроводка или, по крайней мере, размечена поверхность стен. Далее, можно действовать следующим образом:

Если стены помещения имеют полую структуру (гипсокартон, фанера и т. п.), то последовательность работ будет следующей:

1. Также вырезаем круглое отверстие.
2. Продев кабель, устанавливаем подрозетник. Для полых стен используют специальные подрозетники, с зажимами, с помощью которых фиксируем его в стене.

1. Подключаем новую розетку по той же схеме.

А если вы счастливый обладатель дома с деревянными стенами, то тут решение одно – накладные розетки. Никаких других вариантов, согласно правилам противопожарной безопасности, в деревянных домах не допускается.

Теперь по поводу выключателей. Принцип их установки очень похож на монтаж розеток. Также нужно сверлить ниши для подрозетника и монтировать его в стену. Затем по схеме подключать новый выключатель к проводам.

Способы размещения

По поводу месторасположения электрических розеток в помещении по высоте особых требований нет. Главное, чтобы жильцам было удобно пользоваться ими. Есть лишь некоторые общепринятые нормы, согласно которых располагают розетки в квартирах. По советскому стандарту это 90–100 см от пола для жилых комнат и 110 см для кухни.

Существует также так называемый евростандарт, который предполагает размещение розетки в 20–30 см от пола. Также по евростандарту устанавливают и выключатели – 90 см от пола.

Но в конечном счете все сводится к индивидуальному расположению электроустановочных изделий, при свободной планировке. Все же при монтаже старайтесь соблюдать следующие правила:

• Не допускайте установку розеток и выключателей вблизи оконных и дверных проемов, а также около газо — и водопроводов.
• Заранее рассчитывайте количество электроприборов для определенного помещения исходя из формулы – 1 розетка на 6 кв. м. стены. Несоответствие количества приборов, по отношению к площади создаст определенные неудобства.
• Монтируя розетку в ванной комнате, соблюдайте правила устройства электроустановок (ПУЭ).

Итак, мы выяснили, как правильно установить розетку своими руками, теперь давайте разберемся, как это сделать силами электрика.

Нанимаем профессионалов

1. По возможности обращайтесь за услугами электрика в организации, а не к частным лицам. Этим вы сведете к минимуму шанс нарваться на неопытного самоучку, а при возникновении претензий, проще будет найти ответственного.
2. Поспрашивайте друзей и знакомых, возможно, кто-нибудь порекомендует хорошую фирму.
3. Не доверяйте откровенно дешевым и запредельно дорогим услугам. Скупой, как известно, платит дважды, а хорошего специалиста можно найти в средней ценовой категории.
4. Постарайтесь следить за ходом работ. Лишний контроль никогда не помешает, а заодно, глядя на мастера, можно научиться чему-то новому. Кто знает, может быть в следующий раз у вас возникнет желание все сделать своими руками.

Несколько слов о стоимости. Если вам требуется просто замена одной электрической розетки или выключателя на другие, без дополнительных манипуляций, то это обойдется в среднем около 250–300 р. Другая ситуация, когда необходим полный комплекс работ (бурение отверстий, укладка проводки, монтаж подрозетников, установка розеток/выключателей). Тут стоимость рассчитывается индивидуально, в зависимости от необходимой длины прокладки кабелей.

Затевая ремонт в квартире или доме, просчитывайте все шаги заранее. Если уверены в своих силах, то смело берите отвертку и дерзайте. Ну а если опыта маловато, то лучше не рисковать и доверить электромонтажные работы знающим людям.

Читайте также...

• Действенные заговоры на бизнес: слова которые приносят удачу в делах
• Как правильно разливать варенье по банкам
• Али ибн Абу Талиб (да будет доволен им Аллах) Сиффинская битва
• Все книги серии "Новая Византийская Библиотека
